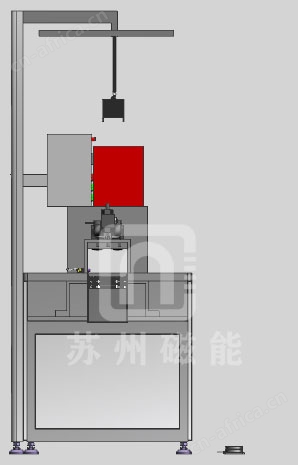

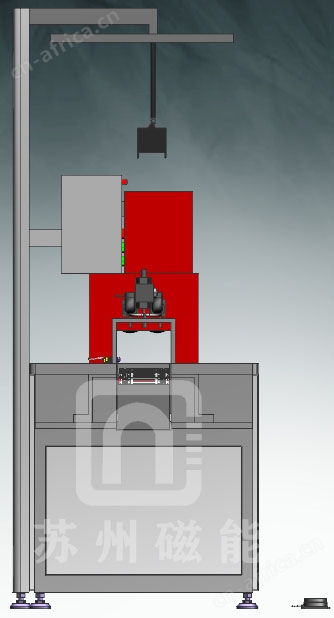

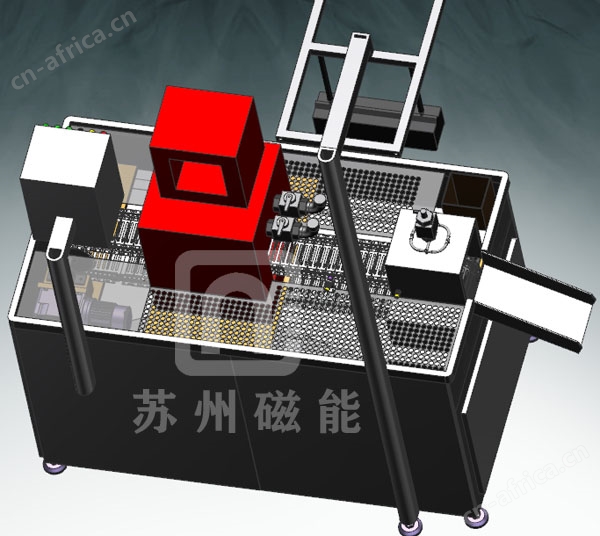

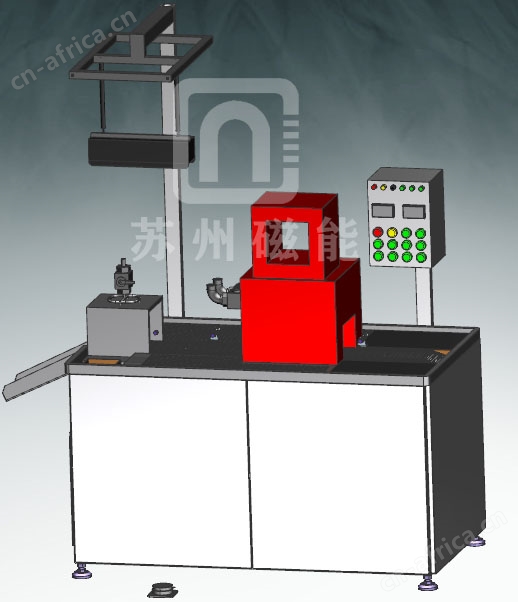

CXG-III型三维旋转磁场荧光磁粉检测线

工艺流程
人工上料→自动输送→光电感应后磁化→喷洒→磁化→自动输送 →光电感应后停止观察→自动输送→光电感应后自动吹风→自动输送→下料

工作原理：
CXG-III型三维旋转磁场荧光磁粉检测线采用交叉线圈构成三维立体旋转磁场对工件进行交替式感应磁化，可在工件表面检测多个方向缺陷，为非接触式无损磁粉探伤方式，工件无电接触，不会灼伤工件，磁化电源主电路采用可控硅无级调压电路，利用三相互成1200相位差的交流电源电源，实现低电压、大电流输出，对工件进行复合磁化，磁力线旋转，形成旋转磁场，磁化电流分别可调，具有操作简便，噪音小，性能可靠的优点，交流带有断电相位控制功能，避免了交流漏检现象，即用于剩磁法也用于连续法。

主要技术参数和性能：
电源电压：～380V±10%，50HZ；
气源：压缩空气，气压0.5～0.6MPa，管径Ø10，流量8～12m/s，
三维交叉磁化线圈磁势AC：0—18000AT连续可调，带断电相位控制。
电流暂载率：99%；
灵敏度：A型标准试片或实体工件自然裂纹与人工裂纹检测清晰显示；
磁化方式：非接触式三维立体旋转磁场感应磁化；
运行方式：手动运行、自动运行；
整机对地绝缘电阻大于2MΩ；
噪音：机械单体的运转时噪声水平80ｄＢ以下，瞬间为８5ｄＢ以下；
外形尺寸：探伤机约1500mm (L)×800mm (W)×2200mm (H)。
