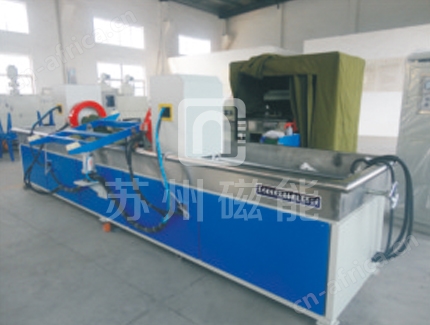

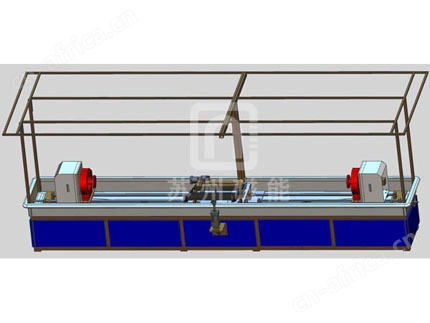

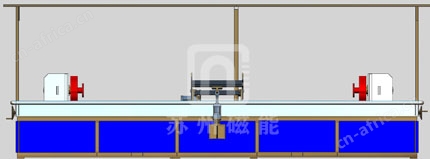

CDG-4000型牙条/钢管荧光磁粉探伤机

◆可检测4米的长牙条或钢管等类似工件;可检测长度4米内的棒材类工件，如：长牙棒，长牙条，长钢管---------

◆上下料装置将待检测工件拨送到探伤机的夹持装置，将检测的工件拨到料框中。

◆因工件较长，磁化线圈可移动，分段磁化。
设备采用手动、半自动两种运行方式，由可编程控制器（PLC）集中控制。手动时可进行每个功能的单步独立操作；自动时设备自动执行PLC内部程序，工件放到旋转托架上（设备带有自动上料机构）——电极夹紧到位（穿棒）——夹紧磁化——喷淋磁化——转动观察—退磁—电动松开——下料（带有自动下料机构）。周向采用直接通电法，交流任意转换磁化方式，纵向磁化采用感应线圈法，具有较高的剩磁稳定度，既适用于连续法探伤，又适用于剩磁法探伤检测，复合磁化在工件上形成叠加磁场，一次性显示磁迹，具有较高的检测效率。
该设备具有自动化程度高、检查速度快、操作人员劳动强度低、使用可靠等优点。
主要技术参数
1、周向磁化电流：AC 0-4000A有效值,带断电相位控制；
2、纵向磁化磁势：AC 0-12000AT有效值，数字显示连续可调，带断电相位控制；
3、磁化灵敏度：A型2#试片显示清晰（）；
4、暂载率：≥30%；
5、运行方式：手动、自动运行；
6、磁化方式：周向、纵向、复合磁化；
7、紫外灯：手持紫外灯
