楔形流量计

一、差压式流量计概述
　　HR-LGX型楔形流量计是一种差压式流量仪表，它是一块V型的节流件，安装在管道的上部，它的园滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体及脏污介质顺利通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。因此被广泛地应用于石油、化工、天然气、冶金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。
二、测量原理

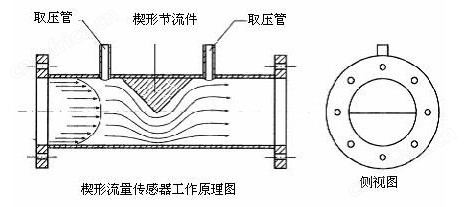

HR-LGX型楔形流量计的基本流量方程式来自于伯努利原理（能量守衡和连续方程），通过楔块产生差压，该差压正比于质量或体积流量。用不同的高度H与管道内径ID的比（楔比H/ID）来确定不同的流量测量范围，楔形流量计可以应用于最困难的流量测量，并保证精确可靠的测量结果。

三、主要特点
1、楔形节流件结构特殊，具有导流作用，当夹带悬浮物的流体或者高粘度流过时，可避免滞留和堵塞。
2、传感器内没有可动部件，抗磨损，故长期性能稳定，使用寿命长。
3、经试验研究和实际使用考察，在管道雷诺数很低（Red=300）时，仍可进行正常测量，故适用于高粘度流体和小流量场合下的流量测量。
4、具有压力变化、温度变化、粘度变化和流量系数非线性的补偿功能，适用不同流体的测量条件，满足测量要求 。
5、具有最小的安装直管段要求：上游为5倍管道直径，下游为2倍管道直径。
6、安装方便：可向用提供一套经过标定的一体化安装组件（包括传感器、差压变送器和法兰等），只需将此组件嵌入工艺管道，用螺栓紧固即可使用。

四、主要技术性能
1、适用流体：污水、工业用水、泥浆、矿浆、糖浆酸碱溶液、稠液、流体食品、食用油、矿物油等夹带悬浮的或高粘度的流体。
2、测量管径：DN15-2200mm或更大
3、流量范围：3.5-2800m³/h（分档），范围度4：1
4、楔型比：0.2-0.5（设计选择）
5、流体温度：10-100℃
6、流体压力：0.1-2.5Mpa
7、测量精度：1~1.5%
8、防爆：di II BTC（隔爆）或ia II BCT6（本安）
9、材质：楔形节流件为不锈钢（1Cr18Ni9Ti），测量管为碳钢无缝管。
10、显示方式：数字显示瞬时流量，累积流量，压力，温度等参数。
11、整机输出信号：4-20mADC（代表瞬时流量值）。
12、电源：流量积算仪电源AC220V+10%，50HZ，差压变送器电源24VDC（有流量积算仪供电）。
13、使用环境：0-50℃，相对湿度≤85%
