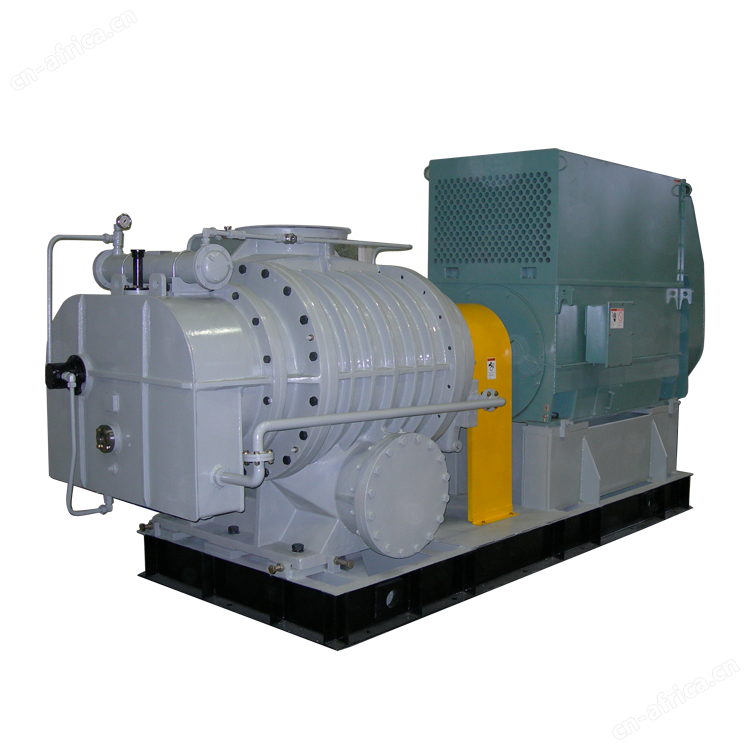

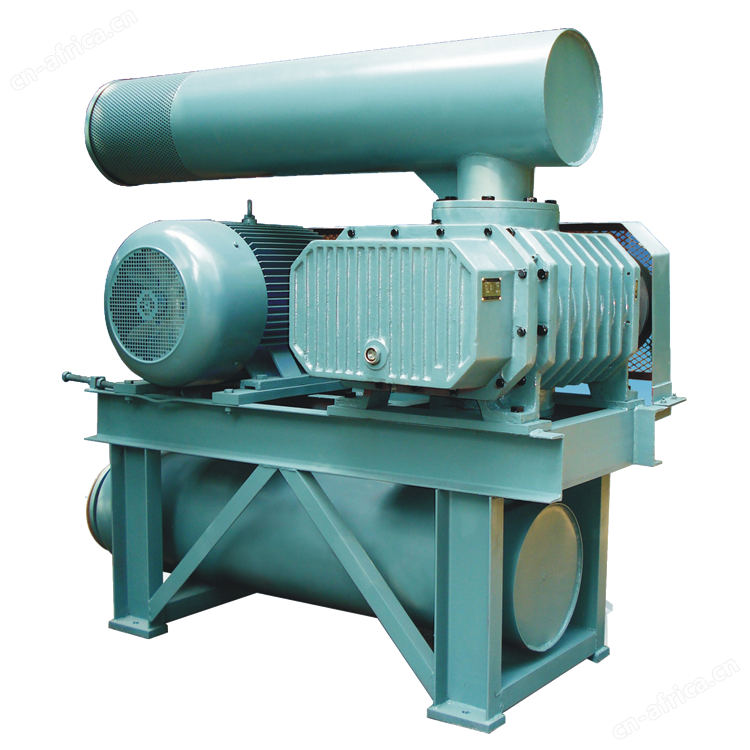

JTS,JAS系列三叶成组型低噪声罗茨鼓风机
产品特点
JTS 系列三叶成组型低噪声罗茨鼓风机是在引进技术产品基础上，运用三叶、内回流、成组等技术研发的新一代低能耗、低噪声产品。它集风机、电机、过滤 器、进出口消声器、弹性接头、安全阀、止回阀、压力计于一体，并可配置PLC信号接口，智能监控仪、隔声罩。结构紧凑、功能齐全、设计安装更便利，操作维 护更省心。
JTS系列三叶成组型低噪声罗茨鼓风机运用了三叶叶型、螺旋形进出口、缓冲气腔等结构，具有显著的低噪 声特点。可根据用户要求对风机机械性能进行监测，监测仪直接安装于隔声罩上，方便操作者随时掌握风机的安全运行状况。该机适用于输送洁净空气，是广大用户 在9.8～58.8kPa升压下的理想选择。
JAS系列三叶成组型低噪声罗茨鼓风机采用三叶摆线叶型、内回流结构等设计技术和高精度制造技术，在高压力上具有非常稳定的性能，应用范围十分广泛，可派生多种密封结构型式，满足各种特殊工况的要求，是广大用户在49～98kPa下的产品。
产品用途
JTS,JAS系列罗茨鼓风机可广泛应用于石油、化工、冶金、电力、化肥、建材、矿山、港口、轻纺、造纸、食品、医药、环保、空分、气力输送、城市燃气等行业。
流量：0.59-100.7m3/min,压力：9.8-98kPa

	JTS系列罗茨鼓风机性能表(1)    Performance table of JTS Series
风机型号	转速	各排气压力下的进口流量Qs(m3/min)，所需轴功率La(kW)及所配电机功率Po(kW)intake volume Qs(m3/min),shaft power required La(kw) and motor power Po(kw) at each discharge pressure																																	电机极数
type	r/min	9.8kPa			14.7kPa			19.6kPa			24.5kPa			29.4kPa			34.3kPa			39.2kPa			44.1kPa			49.0kPa			53.9kPa			58.8kPa			pole
	n	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	Qs	La	Po	P
JTS-50	950	1.23	0.60	1.1	1.12	0.74	1.5	1.03	0.87	1.5	0.96	1.01	1.5	0.89	1.05	1.5	0.82	1.28	2.2	0.76	1.42	2.2	0.70	1.55	2.2	0.64	1.69	2.2	0.59	1.82	3				4
	1000	1.33	0.62	1.1	1.22	0.76	1.5	1.13	0.90	1.5	1.06	1.03	1.5	0.99	1.19	1.5	0.92	1.33	2.2	0.86	1.47	2.2	0.80	1.61	2.2	0.74	1.76	2.2	0.69	1.90	3				4
	1080	1.51	0.66	1.1	1.36	0.81	1.5	1.27	0.97	1.5	1.20	1.12	1.5	1.13	1.28	2.2	1.06	1.43	2.2	1.00	1.58	2.2	0.94	1.74	2.2	0.88	1.89	3	0.83	2.05	3				4
	1150	1.58	0.70	1.5	1.47	0.86	1.5	1.38	1.03	1.5	1.31	1.19	1.5	1.24	1.35	2.2	1.17	1.52	2.2	1.12	1.68	2.2	1.05	1.84	3	0.99	2.01	3	0.94	2.17	3	0.89	2.33	3	4
	1300	1.86	0.76	1.5	1.75	0.95	1.5	1.66	1.13	1.5	1.59	1.32	2.2	1.52	1.50	2.2	1.45	1.69	2.2	1.39	1.88	3	1.33	2.09	3	1.27	2.23	3	1.22	2.43	3	1.18	2.63	4	4
	1450	2.12	0.84	1.5	2.01	1.04	1.5	1.92	1.25	2.2	1.85	1.46	2.2	1.78	1.66	2.2	1.71	1.87	3	1.65	2.06	3	1.59	2.28	3	1.53	2.49	4	1.48	2.69	4	1.43	2.89	4	4
	1620	2.43	0.91	1.5	2.32	1.15	1.5	2.23	1.38	2.2	2.16	1.61	2.2	2.09	1.84	3	2.02	2.07	3	1.96	2.30	3	1.90	2.53	4	1.84	2.76	4	1.79	2.99	4	1.74	3.19	4	4
	1750	2.65	0.97	1.5	2.54	1.22	2.2	2.45	1.47	2.2	2.38	1.72	2.2	2.31	1.97	3	2.24	2.22	3	2.18	2.47	4	2.12	2.71	4	2.06	2.94	4	2.01	3.21	4	1.96	3.46	5.5	2
	1850	2.82	1.03	1.5	2.71	1.29	2.2	2.62	1.55	2.2	2.55	1.82	3	2.48	2.08	3	2.41	2.35	3	2.35	2.61	4	2.29	2.86	4	2.23	3.09	4	2.18	3.39	5.5	2.13	3.70	5.5	2
	1950	3.00	1.09	1.5	2.89	1.36	2.2	2.80	1.63	2.2	2.73	1.92	3	2.66	2.19	3	2.59	2.48	4	2.53	2.75	4	2.47	3.01	4	2.41	3.24	4	2.36	3.57	5.5	2.31	3.94	5.5	2
JTS-65	950	1.80	0.79	1.5	1.66	0.98	1.5	1.54	1.18	1.5	1.43	1.37	2.2	1.34	1.56	2.2	1.25	1.76	3	1.17	1.95	3	1.10	2.14	3	1.02	2.34	3	0.96	2.53	4				4
	1000	1.92	0.81	1.5	1.78	1.01	1.5	1.66	1.22	2.2	1.55	1.42	2.2	1.46	1.62	2.2	1.37	1.83	3	1.29	2.03	3	1.22	2.23	3	1.14	2.43	3	1.08	2.63	4				4
	1080	2.12	0.87	1.5	1.98	1.09	1.5	1.86	1.31	2.2	1.75	1.53	2.2	1.66	1.75	2.2	1.57	1.97	3	1.49	2.19	3	1.42	2.41	3	1.34	2.63	4	1.28	2.85	4				4
	1150	2.30	0.93	1.5	2.16	1.16	1.5	2.04	1.40	2.2	1.93	1.63	2.2	1.84	1.86	3	1.73	2.10	3	1.67	2.33	3	1.60	2.56	4	1.52	2.80	4	1.46	3.03	4	1.40	3.23	4	4
	1300	2.68	1.02	1.5	2.54	1.29	2.2	2.42	1.55	2.2	2.31	1.81	3	2.22	2.08	3	2.13	2.34	3	2.05	2.61	4	1.98	2.88	4	1.90	3.14	4	1.84	3.40	5.5	1.78	3.66	5.5	4
	1450	3.06	1.11	1.5	2.92	1.41	2.2	2.80	1.70	2.2	2.67	2.00	3	2.60	2.29	3	2.51	2.59	4	2.43	2.88	4	2.36	3.18	4	2.28	3.47	5.5	2.22	3.77	5.5	2.17	4.03	5.5	4
	1620	3.50	1.21	1.5	3.36	1.54	2.2	3.24	1.87	3	3.13	2.20	3	3.04	2.53	4	2.95	2.86	4	2.87	3.19	4	2.80	3.52	5.5	2.72	3.85	5.5	2.66	4.18	5.5	2.61	4.51	7.5	4
	1750	3.83	1.31	2.2	3.69	1.67	2.2	3.57	2.03	3	3.46	2.38	3	3.37	2.74	4	3.28	3.10	4	3.20	3.45	5.5	3.12	3.80	5.5	3.05	4.16	5.5	2.99	4.52	7.5	2.93	4.88	7.5	2
	1850	4.08	1.38	2.2	3.94	1.77	2.2	3.82	2.15	3	3.71	2.52	4	3.62	2.90	4	3.53	3.28	4	3.45	3.65	5.5	3.37	4.02	5.5	3.30	4.40	5.5	3.24	4.78	7.5	3.18	5.16	7.5	2
	1950	4.34	1.45	2.2	4.20	1.87	3	4.08	2.27	3	3.97	2.66	4	3.88	3.06	4	3.79	3.46	5.5	3.71	3.85	5.5	3.63	4.24	5.5	3.56	4.64	7.5	3.50	5.04	7.5	3.44	5.44	7.5	2
JTS-80	920	4.14	1.46	2.2	3.90	1.88	3	3.70	2.29	3	3.53	2.70	4	3.37	3.12	4	3.23	3.53	5.5	3.10	3.95	5.5	2.97	4.36	5.5	2.85	4.77	7.5	2.74	5.19	7.5	2.64	5.61	7.5	4
	980	4.47	1.55	2.2	4.23	2.00	3	4.03	2.44	3	3.86	2.87	4	3.70	3.32	4	3.56	3.76	5.5	3.43	4.20	5.5	3.30	4.64	7.5	3.18	5.08	7.5	3.07	5.53	7.5	2.96	5.98	7.5	4
	1040	4.80	1.64	2.2	4.56	2.11	3	4.36	2.58	4	4.19	3.04	4	4.03	3.51	5.5	3.89	3.98	5.5	3.76	4.45	5.5	3.63	4.91	7.5	3.51	5.38	7.5	3.40	5.85	7.5	3.30	6.32	7.5	4
	1170	5.55	1.79	3	5.31	2.31	3	5.11	2.84	4	4.94	3.37	4	4.78	3.89	5.5	4.64	4.42	5.5	4.51	4.95	7.5	4.38	5.48	7.5	4.26	6.00	7.5	4.15	6.53	7.5	4.05	7.06	11	4
	1260	6.05	1.91	3	5.81	2.47	3	5.61	3.04	4	5.44	3.61	5.5	5.28	4.17	5.5	5.15	4.77	7.5	5.01	5.31	7.5	4.88	5.88	7.5	4.76	6.44	7.5	4.65	7.01	11	4.54	7.58	11	4
	1350	6.55	2.04	3	6.31	2.65	4	6.11	3.26	4	5.94	3.86	5.5	5.78	4.47	5.5	5.64	5.08	7.5	5.51	5.69	7.5	5.38	6.29	7.5	5.26	6.90	11	5.15	7.51	11	5.04	8.12	11	4
	1450	7.12	2.16	3	6.88	2.81	4	6.68	3.46	4	6.51	4.12	5.5	6.35	4.77	7.5	6.21	5.42	7.5	6.08	6.08	7.5	5.95	6.73	11	5.73	7.37	11	5.72	8.03	11	5.61	8.69	11	4
	1550	7.68	2.31	3	7.44	3.00	4	7.24	3.70	5.5	7.07	4.40	5.5	6.91	5.10	7.5	6.77	5.79	7.5	6.64	6.50	7.5	6.51	7.19	11	6.39	7.88	11	6.28	8.58	11	6.17	9.28	15	4
	1650	8.26	2.46	3	8.00	3.19	4	7.80	3.94	5.5	7.63	4.68	7.5	7.47	5.43	7.5	7.33	6.16	7.5	7.20	6.92	11	7.07	7.65	11	6.95	8.39	11	6.84	9.13	11	6.73	9.87	15	4
	1750	8.80	2.61	4	8.56	3.38	4	8.36	4.18	5.5	8.19	4.96	7.5	8.03	5.76	7.5	7.89	6.53	11	7.76	7.34	11	7.63	8.11	11	7.51	8.90	11	7.40	9.68	15	7.29	10.5	15	2
JTS-100	980	6.22	1.96	3	5.92	2.57	3	5.66	3.18	4	5.44	3.78	5.5	5.24	4.39	5.5	5.05	4.99	7.5	4.88	5.60	7.5	4.72	6.21	7.5	4.56	6.81	11	4.42	7.42	11	4.58	8.03	11	4
	1040	6.69	2.09	3	6.39	2.73	4	6.13	3.38	4	5.91	4.02	5.5	5.71	4.66	7.5	5.52	5.31	7.5	5.35	5.95	7.5	5.19	6.60	11	5.03	7.24	11	4.89	7.88	11	4.76	8.52	11	4
	1170	7.69	2.30	3	7.39	3.02	4	7.15	3.75	5.5	6.91	4.47	5.5	6.71	5.20	7.5	6.52	5.92	7.5	6.35	6.64	11	6.19	7.37	11	6.03	8.09	11	5.89	8.81	11	5.76	9.53	15	4
	1260	8.40	2.46	3	8.10	3.24	4	7.84	4.02	5.5	7.62	4.80	7.5	7.42	5.58	7.5	7.23	6.36	7.5	7.06	7.14	11	6.90	7.93	11	6.74	8.70	11	6.60	9.48	15	6.47	10.2	15	4
	1350	9.06	2.62	4	8.76	3.45	4	8.50	4.29	5.5	8.28	5.12	7.5	8.08	5.95	7.5	7.89	6.79	11	7.72	7.62	11	7.56	8.40	11	7.40	9.29	11	7.26	10.2	15	7.12	11.1	15	4
	1450	9.88	2.80	4	9.58	3.70	5.5	9.32	4.60	5.5	9.10	5.50	7.5	8.90	6.40	7.5	8.71	7.30	11	8.54	8.19	11	8.41	9.09	11	8.22	9.99	15	8.09	10.9	15	7.97	11.8	15	4
	1550	10.6	2.99	4	10.3	3.96	5.5	10.1	4.92	7.5	9.86	5.88	7.5	9.66	6.84	11	9.47	7.80	11	9.30	8.75	11	9.17	9.72	15	8.98	10.7	15	8.85	11.7	15	8.72	12.7	18.5	4
	1650	11.5	3.18	4	11.2	4.22	5.5	10.9	5.24	7.5	10.7	6.26	7.5	10.5	7.28	11	10.3	8.30	11	10.1	9.31	11	9.96	10.4	15	9.77	11.4	15	9.64	12.4	15	9.51	13.4	18.5	4
	1750	12.2	3.37	4	11.9	4.48	5.5	11.7	5.56	7.5	11.5	6.64	11	11.2	7.72	11	11.1	8.80	11	10.9	9.87	15	10.8	11.0	15	10.6	12.1	15	10.5	13.2	18.5	10.3	14.3	18.5	2
	970	11.9	3.30	4	11.5	4.41	5.5	11.2	5.51	7.5	10.9	6.61	11	10.6	7.71	11	10.3	8.82	11	10.1	9.92	15	9.89	10.9	15	9.67	12.1	15	9.47	13.2	18.5	9.27	14.3	18.5	4
	1030	12.8	3.50	4	12.4	4.68	5.5	12.1	5.86	7.5	11.8	7.02	11	11.5	8.21	11	11.2	9.39	11	11.0	10.6	15	10.8	11.8	15	10.6	13.0	18.5	10.4	14.2	18.5	10.2	15.4	18.5	4
	1100	13.8	3.71	5.5	13.4	4.97	7.5	13.0	6.20	7.5	12.7	7.48	11	12.4	8.73	11	12.1	9.99	15	11.9	11.2	15	11.7	12.5	15	11.5	13.8	18.5	11.3	15.0	18.5	11.1	16.2	22	4
	1150	14.5	3.88	5.5	14.1	5.19	7.5	13.7	6.50	7.5	13.4	7.81	11	13.1	9.13	11	12.9	10.5	15	12.7	11.8	15	12.4	13.1	18.5	12.2	14.5	18.5	12.0	15.7	18.5	11.8	16.9	22	4
	1220	15.5	4.08	5.5	15.1	5.50	7.5	14.7	6.87	11	14.4	8.26	11	14.1	10.7	15	13.9	11.1	15	13.6	12.5	15	13.4	14.1	18.5	13.2	15.2	18.5	13.0	16.6	22	12.8	18.0	22	4
	1300	16.7	4.35	5.5	16.3	5.86	7.5	15.9	7.32	11	15.6	8.80	11	15.3	11.4	15	15.1	11.8	15	14.8	13.3	18.5	14.6	15.0	18.5	14.4	16.2	22	14.2	17.7	22	14.0	19.2	22	4
	1380	17.8	4.62	5.5	17.4	6.22	7.5	17.0	7.77	11	16.7	9.34	11	16.4	12.1	15	16.2	12.6	15	15.9	14.1	18.5	15.7	15.9	18.5	15.4	17.2	22	15.3	18.8	22	15.1	20.4	30	4
	1450	18.8	4.85	7.5	18.4	6.54	7.5	18.0	8.16	11	17.7	9.81	15	17.4	12.7	15	17.2	13.2	18.5	16.9	14.9	18.5	16.7	16.8	18.5	16.5	18.1	22	16.3	19.7	30	16.1	21.3	30	4
	1530	19.9	5.12	7.5	19.5	6.90	11	19.1	8.61	11	18.8	10.4	15	18.5	13.4	15	18.3	13.9	18.5	18.0	15.7	18.5	17.8	17.7	22	17.6	19.1	22	17.4	20.8	30	17.2	22.5	30	4
JTS-150	970	18.5	4.70	5.5	17.9	6.40	7.5	17.4	8.10	11	16.9	9.80	15	16.5	11.5	15	16.1	13.2	18.5	15.8	14.9	18.5	15.5	16.6	22	15.2	18.3	22	14.9	20.0	30	14.6	21.7	30	4
	1030	19.8	4.96	7.5	19.2	6.77	11	18.7	8.57	11	18.2	10.4	15	17.8	12.3	15	17.4	14.1	18.5	17.2	15.8	18.5	16.7	17.7	22	16.4	19.5	30	16.1	21.3	30	15.8	23.1	30	4
	1100	21.4	5.26	7.5	20.8	7.19	11	20.3	9.12	11	19.8	11.1	15	19.4	13.0	18.5	19.0	14.9	18.5	18.7	16.9	22	18.4	18.8	22	18.1	20.7	30	17.8	22.6	30	17.5	24.5	30	4
	1150	22.5	5.48	7.5	21.8	7.50	11	21.3	9.51	11	20.9	11.6	15	20.5	13.6	18.5	20.1	15.6	18.5	19.7	17.7	22	19.4	19.7	30	19.1	21.6	30	18.8	23.6	30	18.5	25.6	30	4
	1220	23.9	5.77	7.5	23.3	7.90	11	22.8	10.1	15	22.4	12.2	15	22.0	14.3	18.5	21.6	16.4	22	21.2	18.6	22	20.9	20.7	30	20.6	22.8	30	20.3	25.6	30	20.0	28.4	37	4
	1300	25.6	6.15	7.5	25.0	8.42	11	24.5	10.8	15	24.1	13.0	18.5	23.7	15.2	18.5	23.3	17.5	22	22.9	19.8	30	22.6	22.1	30	22.3	24.3	30	22.0	27.3	37	21.5	30.3	37	4
	1380	27.4	6.53	7.51	26.8	8.94	11	26.3	11.4	15	25.9	13.8	18.5	25.5	16.2	22	25.1	18.6	22	24.7	21.0	30	24.4	23.4	30	24.1	25.8	37	23.8	29.0	37	23.5	32.2	37	4
	1450	28.9	6.86	11	28.3	9.39	11	27.8	12.0	15	27.4	14.5	18.5	27.0	17.0	22	26.6	19.5	30	26.2	22.1	30	25.9	24.6	30	25.6	27.1	37	25.3	30.4	37	25.0	33.7	45	4
	1530	30.7	7.24	11	30.1	9.91	15	29.6	12.7	15	29.2	15.3	18.5	28.8	17.9	22	28.4	20.6	30	28.0	23.3	30	27.7	26.0	37	27.4	28.6	37	27.1	32.1	45	26.8	35.6	45	4
JTS-200	850	31.6	7.89	11	30.7	10.8	15	29.9	13.8	18.5	29.2	16.7	22	28.6	19.7	30	28.0	22.7	30	27.4	25.6	30	26.9	28.4	37	26.5	31.5	37	26.0	34.5	45	25.6	37.4	45	4
	900	33.7	8.36	11	32.8	11.5	15	32.0	14.6	18.5	31.3	17.7	22	30.7	20.9	30	30.1	24.0	30	29.6	27.1	37	29.0	30.1	37	28.6	33.4	45	28.1	36.5	45	27.7	39.6	45	4
	960	36.2	8.91	11	35.3	12.2	15	34.5	15.6	18.5	33.8	18.9	22	33.2	22.3	30	32.6	25.6	30	32.1	28.9	37	31.6	32.1	37	31.1	35.6	45	30.6	38.9	45	30.2	42.3	55	4
	1020	38.8	9.47	15	37.8	13.0	18.5	37.0	16.6	22	36.3	20.1	30	35.7	23.6	30	35.1	27.2	37	34.6	30.7	37	34.1	34.1	45	33.6	37.8	45	33.2	41.4	55	32.7	44.9	55	4
	1080	41.3	10.0	15	40.4	13.8	18.5	39.6	17.5	22	38.9	21.3	30	38.2	25.0	30	37.7	28.8	37	37.1	32.5	37	36.6	36.1	45	36.1	40.0	45	35.7	43.8	55	35.3	47.5	55	4
	1150	44.2	10.7	15	43.3	14.7	18.5	42.5	18.7	22	41.8	22.7	30	41.2	26.7	30	40.6	30.6	37	40.1	34.6	45	39.6	38.4	45	39.1	42.6	55	38.6	46.6	55	38.2	50.6	75	4
	1220	47.2	11.3	15	46.2	15.6	18.5	45.5	19.8	30	44.8	24.0	30	44.1	28.3	37	43.6	32.5	37	43.0	36.7	45	42.5	40.8	55	42.0	45.2	55	41.6	49.5	75	41.2	53.7	75	4
	1280	49.7	11.9	15	48.8	16.3	22	48.0	20.8	30	47.3	25.2	30	46.7	29.7	37	46.1	34.1	45	45.5	38.6	45	45.0	42.8	55	44.6	47.4	55	44.1	51.9	75	43.7	56.3	75	4
	1370	53.5	12.7	15	52.6	17.5	22	51.8	22.2	30	51.1	27.0	37	50.4	31.8	37	49.9	36.5	45	49.3	41.3	55	48.8	45.8	55	48.3	50.8	75	47.9	55.5	75	47.5	60.3	75	4
	1460	57.3	13.6	18.5	56.3	18.6	22	55.6	23.7	30	54.9	28.8	37	54.2	33.8	45	53.7	38.9	45	53.1	44.0	55	52.6	48.8	55	52.1	54.1	75	51.7	59.2	75	51.3	64.3	75	4
JTS-250	1020	46.6	11.1	15	45.5	15.3	18.5	44.5	19.6	30	43.7	23.8	30	42.9	28.1	37	42.2	32.3	37	41.6	36.6	45	41.0	40.8	55	40.4	45.1	55	39.9	49.3	75	39.4	53.7	75	4
	1080	49.6	11.7	15	48.5	16.2	22	47.5	20.7	30	46.7	25.2	30	46.0	29.7	37	45.3	34.2	45	44.6	38.7	45	44.0	43.2	55	43.5	47.7	55	42.9	52.2	75	42.4	56.8	75	4
	1150	53.1	12.5	15	52.0	17.3	22	51.1	22.1	30	50.3	26.9	37	49.5	31.7	37	48.8	36.4	45	48.2	41.2	55	47.6	46.0	55	47.0	50.8	75	46.5	55.6	75	46.0	60.5	75	4
	1220	56.7	13.2	18.5	55.6	18.3	22	54.6	23.4	30	53.8	28.5	37	53.0	33.6	45	52.4	38.7	45	51.7	43.8	55	51.1	48.8	55	50.5	53.9	75	50.0	59.0	75	49.5	64.2	75	4
