简单介绍：

步入式高低温试验室 DW-F 中国优良试验设备之一。采用拼板组装结构，现场安装、调试，并配独立的控制柜或操作台，工作室容积大，用于模拟大气环境中的温度、湿度等复合环境因素，对大批量元件式整机在拟定环境条件下的性能、行为作出分析和评价。

详情介绍：

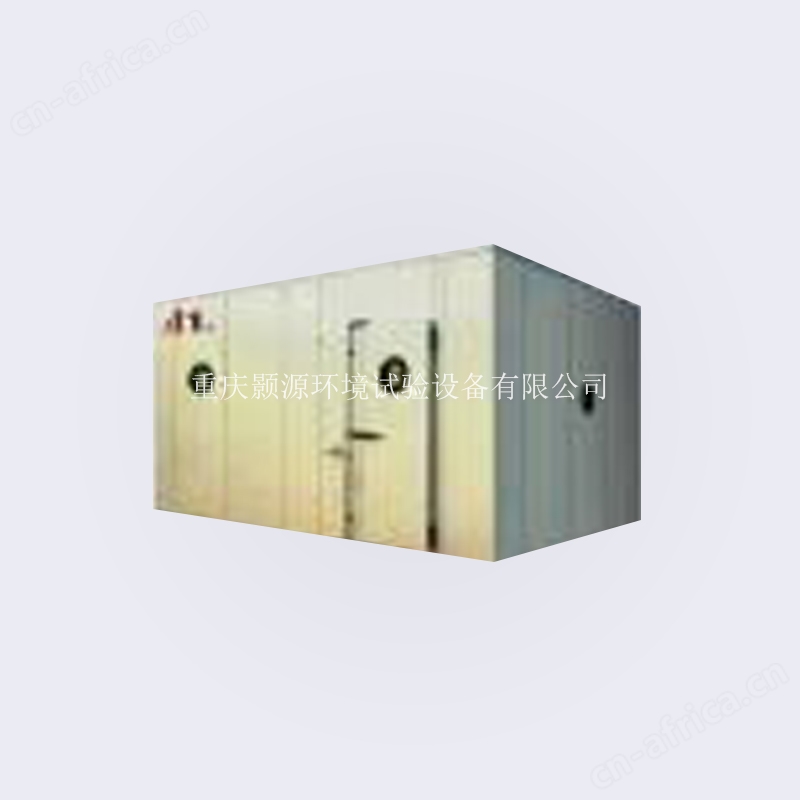

步入式高低温试验室

一、技术参数：

＊温度均匀度： ±2.0℃ 空载时

＊温度波动度： ±0.5℃ /H 空载时

＊升降温速率： 0.7～1℃/min

＊时间设定范围： 0～999 小时

二、试验室底座采用加厚槽钢焊接成网式框架，以便于在水平条件下能承受箱体及人员试件的重量，而不产生底面凹凸不平及开裂等。

三、试验室分为六个室体面及单开门或门，试验室内壁材料为SUS304不锈钢板，外壁为A3钢板喷塑，保温介质为聚胺脂发泡隔热，质轻耐抗击，隔热性能佳，大门材料为不锈钢制成，大门拉手为内外开启式，以便于试验人员从封闭的室内自由开启大门。

四、空气调节柜为试验室温湿度调节；循环的主体，使用材料为SUS304不锈钢板，表面拉丝发纹处理，本试验室的加热系统.制冷及温度循环风机.温度进出风口均安装在空气调节柜中。

五、电器控制柜采用A3板喷塑，整体基本按室体来配合制作，使之外观于试验室更加协调。

六、温度控制仪表

＊采用全进口高精度大屏幕液晶显示；微电脑PID控制仪表，控制精度高且稳定性好，从而有效保证了温湿度的波动范围及试验运行。

＊温度控制采用P.I.D ＋S.S.R，系统同频道协调控制， 可提高控制元件与界面使用之稳定性及寿命

＊触摸按键式设定、数值多种画面直接显示

＊具有PID 自动演算之功能，可减少人为设定时带来之不便.。

＊在运转或设定中，如发生错误时，会提供警示迅号

＊加热系统选用翅片式不锈钢加热器，加热芯为远红外镍络合金丝。

七、制冷系统：

＊制冷系统及压缩机：为了保证试验箱降温速率和*低温度的要求，本试验箱采用一套进口的德国全封闭压缩机所组成的二元复叠式水冷制冷系统。

＊连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。

＊制冷剂：采用DUPONT公司R22（高温循环）、R23（低温循环）；

＊辅助件：膨胀阀、电磁阀、过滤器、压力控制器、避震软管、油分离器、等制冷配件均采用进口件。

八、空气调节系统

＊空气调节方式：强制通风内平衡调温法（BTC）。该方法即指在制冷系统连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，*终达到一种动态平衡。

＊空气循环装置：内置空调间、循环风道及长轴离心式通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的交换，达到温度变化之目的。通过改善空气的气流，提高了空气流量及与加热器和空气表冷器的热交换能力，从而大幅改善了试验箱的温度均匀度。

九、保护系统

＊ 整体设备超温

＊整体设备缺相/逆相

＊整体设备定时

＊整体设备过载、漏电、短路。

＊ 压缩机超压、过电流

＊压缩机延时保护

＊ 循环电机过热保护
