SP-540混凝土收缩膨胀仪 砼收缩膨胀仪

一、产品简介：

混凝土收缩膨胀仪可提供测量混凝土硬化过程中的变形量--收缩和膨胀量,以确定其收缩系数。

二、技术参数：

1、标准棒长度：540mm

2、标准棒膨胀系数：1.5×10-6/℃

3、位移计精度：0.01mm

4、位移计量程：±5mm

5、外形尺寸：745×210×142

6、质量：≈15kg

三、结构与功能：

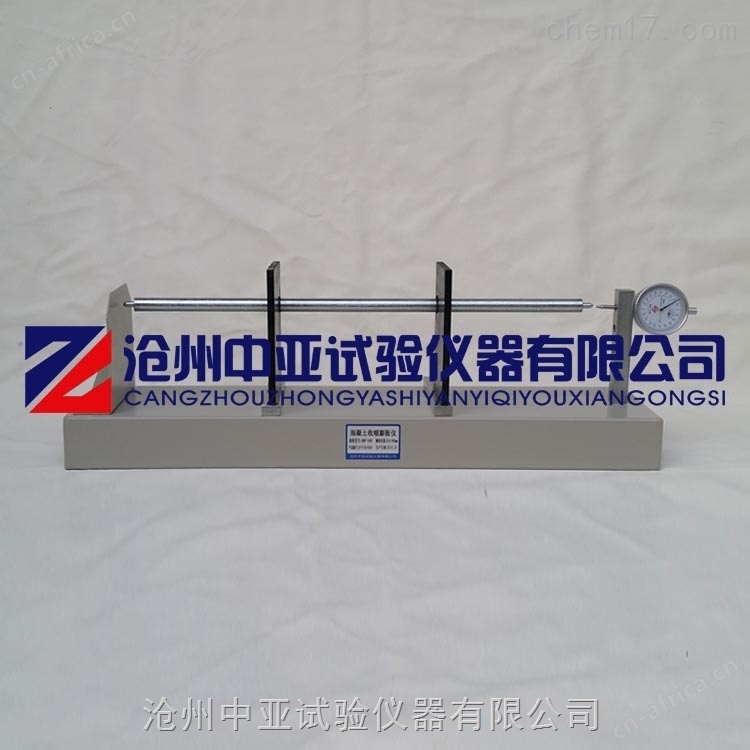

本仪器由底座、定位立柱、可调立柱、百分表、标准杆等组成。

1、底座为钢结构部件、用于安放砼试块之用。

2、定位立柱，用于标准杆和砼试块测头左侧端的纵横向限位。

3、可调立柱，其商埠预制有3个安装百分表的通孔和帮助百分表定位的紧定螺钉。三个通孔分别距底座基准面50mm、75mm、100mm距底座基准面50mm的孔，用于测量100×100×515规格的砼试块；距底座基准面75mm的孔，用于测量150×150×515规格的砼试块（由于试模规格只有150×150×600mm，应次建议使用试模缩短件，使砼试块成形尺寸变为150×150×515）。

4、标准杆，以此作为仪器的基准长度。出厂前标准杆已安装在标准杆搁架上，请不要随意拆装，以免影响标准杆中心高度的准确性。标准杆各侧面的50、75、100字样，表示该处如放在底座基准面上，则标准赶9的中心高分别为50mm、75mm、100mm。

四、操作规程：

1、测定试件变形量前，必须先在标准棒上校准测量框架，使百分表对准零位（或记下表盘的刻度值）。

2、将制作好的试件两端擦拭干净，然后放置在工作台上，将校准过的测量框架套在试件上，并且左右移动测量框架，使试件的顶头与测量框架的测量头准确接触，此时即可在百分表上进行读数，记下表盘上的刻度值。

3、如果实验不是连续进行的或实验历时较久后，在测试前须先在标准棒上校准测量框架。
