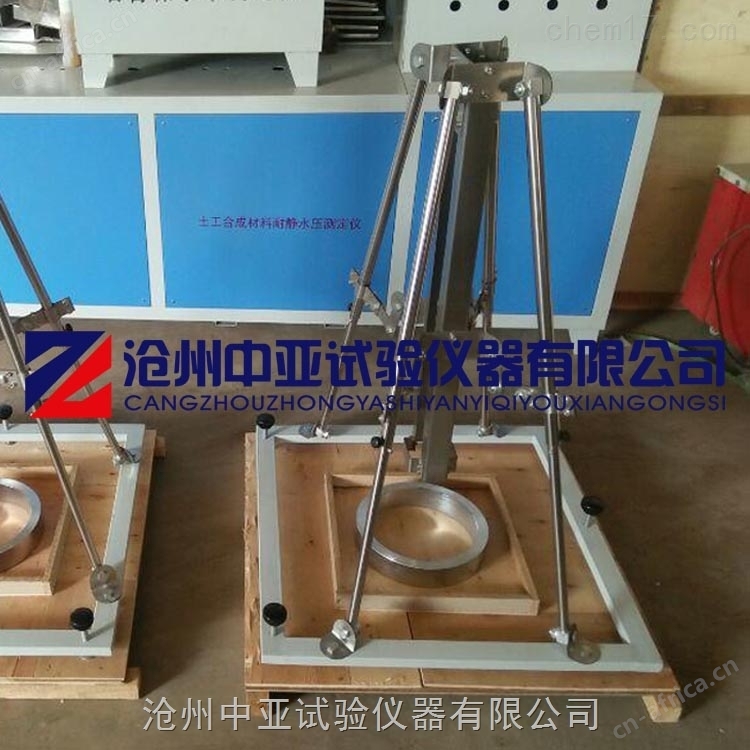

QSX-28防水卷材抗冲击性能试验仪 防水卷材抗冲击穿刺试验仪

一、概述：

抗冲击性能试验仪是依据国家标准GB/T 328.24—2007《建筑防水卷材试验方法》“第24部分：沥青和高分子防水卷材抗冲击性能”而设计的。适用于沥青和高分子屋面防水卷材冲击穿刺试验。

二、防水卷材抗冲击性能试验仪 防水卷材抗冲击穿刺试验仪主要技术指标：

1、落锤垂直下落高度：（600±5）mm

2、落锤组件质量：（1000±10）g

3、穿刺工具直径（及配重环）：Φ10mm（厚7.5mm配重环）、

　　 Φ20mm（厚6mm配重环）、

　　 Φ30mm（厚4mm配重环）、

　　 Φ40mm（无）

4、压环尺寸及质量：内圆直径Φ200mm 、（5000±50）g

5、不锈钢板尺寸： 300×300×10mm

6、聚苯乙烯板尺寸：300×300×50mm

三、试验步骤：

1、从卷材宽度方向距边缘100mm外裁取至少约300mm*300*mm的10个试件，试件在规定的条件下至少放置24h。

2、试验在（23±2）℃进行，必要时采用（-10±2）℃。对后面的条件，试件冷冻至（-10±2）℃。当试件从冷冻箱取出，在室温下应在10s内试验。

3、每次试验采用新的试件和新的聚苯乙烯板。

4、试件平放在绝热材料上，上表面朝上，并用压环压住，聚苯乙烯板放在混凝土基础的不锈钢板上。

5、落锤当释放时，能从距试件上表面垂直高度（600±5）mm的位置自由下落。

6、穿刺工具应冲击压环下试件的中心。

7、试验验开始用10mm直径的穿刺工具进行，当试件被穿刺后，用更大直径的，如此一直到40mm直径的穿刺工具。

8、检查试件是否被击穿，用肥皂溶液涂冲击区域的表面，隔5min-10min试验。冲击区域用真空或加压的方法产生15KPa的压差，上表面在低压力的一面。若60s后未观测到空气气泡，认为试件无渗漏和穿孔。

9、抗冲击用穿刺工具的直径表示，防水卷材5个试件中至少有4个试件无渗漏。
