岩石侧向约束膨胀试验仪YCY-1

一、概述

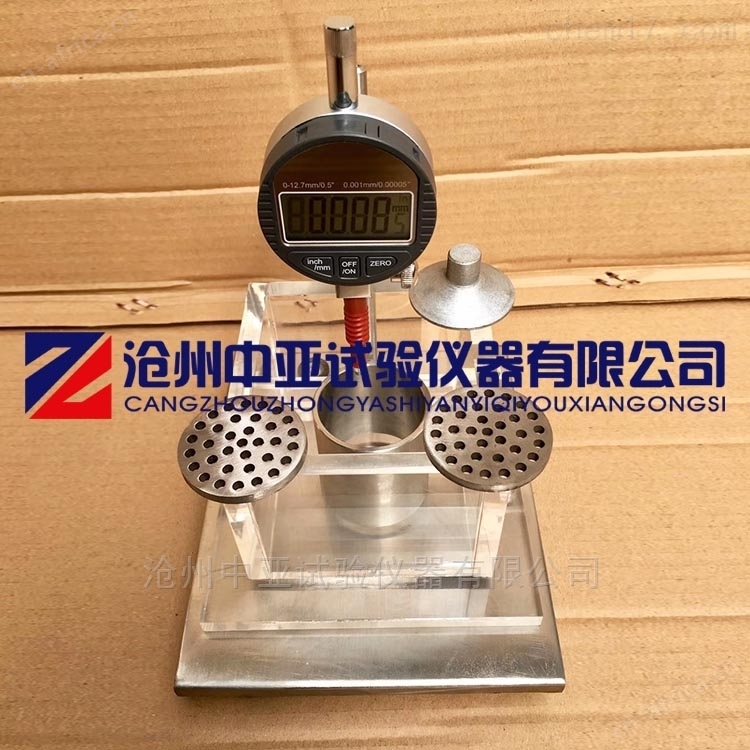

岩石侧向约束膨胀试验仪为千分表数字直读式结构，适用于各类岩石膨胀性试验中的侧向约束情况下，轴向位移变化的试验，配有透水板，千分表等试验装置。

二、岩石侧向约束膨胀试验仪YCY-1技术参数

1、千分表量程：1mm

2、精   度：0.001mm

3、玻璃槽长*宽：95*95mm

4、玻璃槽高度：85mm

5、金属环直径：φ50mm

6、金属环高度：55mm

7、设计试块尺寸：φ50*20mm

8、主机外形尺寸：200*100*195mm

三、试验步骤

（1）将试件放入内壁涂有凡士林的金属套环内，在试件上下分别放置薄型滤纸和透水板。

（2）顶部放上固定金属荷载块并安装垂直千分表。金属荷载块的质量应能对试件产生5kPa的持续压力。

（3）读记千分表读数，每10min读记1次，直至3次读数不变。

（4）缓慢地向盛水容器内注人洁净水，直至淹没上部透水板。

（5）在第1小时内，每隔l0min测读变形1次，以后每隔1h测读变形1次，直至3次读数差不大于0.001mm为止。浸水后试验时间不得小于48h。

（6）试验过程中，应保持水位不变，水温变化不得大于2℃

（7）试验过程中及试验结束后，应详细描述试件的崩解、掉块、表面泥化或软化等现象。

四、侧向约束膨胀率计算

按下列公式分别计算岩石自由膨胀率、侧向约束膨胀率、膨胀压力

VH=△H/H *100

VD=△D/D *100

VHP=△H1/H *100

PS=F/A

式中：

VH——岩石轴向自由膨胀率（%）

VD——岩石径向自由膨胀率（%）

VHP——岩石侧向约束膨胀率（%）

Ps——岩石膨胀压力（MPa）

△H——试件轴向变形值（mm）

H——试件高度mm

△D ——试件径向平均变形值（mm）

D——试件直径或边长（mm）

△H1——有侧向约束试件的轴向变形值（mm）

F——轴向荷载（N）

A——试件截面积（mm2）

岩石轴向自由膨胀率、径向自由膨胀率、侧向约束膨胀率试验结果精确至0.1%,

岩石膨胀压力试验结果精确至0.001MPa.

五、试验记录

膨胀性试验记录应包括岩石名称、试验编号、试件编号、试件描述、试件尺寸、温度、试验时间、轴向变形、径向变形和轴向荷载。
