1、CS-6A 电化学池支架屏蔽箱特点：

近年电分析化学的发展非常引人注目、有许多原因促进了这一领域的发展。其中仪器操作界面变得更加用户友好，及其可靠性的提高是重要的因素。在化学科研工作中，使用固体电极进行研究已经变得相当得要和普遍。

CS-6A 电化学池 支架屏蔽箱 可以与 Model 2325 双恒电位仪或其它电位仪联用。电化学测定池被封闭在法拉第箱内，以减少外部用于电磁波干扰，内置的气体控制回路，可对样品进行吹扫气的开/关控制。手动或遥控的磁力搅拌器可以控制样品的混合速度。用于电极表面需要迅速传质的实验或电极表面分析。电化学池的顶端可脱型杯盖使得电化学池杯可以方便地移动更换，并且电极的漂洗、清洁和更换十分便捷。

特点

CS-6A 电化学池 支架屏蔽箱，背面板是可移动的，以便于电极接线的设置，不锈钢支柱位于后部，以保证有足够的空间对试样进行操作处理。

特点：

●减少外部电磁波对电化学测量的干扰·

●气体流路的连接方便快捷·

●手动控制吹扫气的开/关

●手动控制磁力搅拌器的开/关

●通过手动控制可调节磁力搅拌器的转速

●内部设置的池盖固定块与和锐仪器的电化学配件契合

●不锈钢制底盘可以接住漏液以减低腐蚀的影响

●电化学池可以很方便地和电位仪连接

●电极可稳固地安放在电解池里

●在顶部的试样杯盖固定块，可上下滑动，便于试样杯的设置和取下。

●电化学池被封闭在法拉第屏蔽箱内来减少外部电磁的干扰。

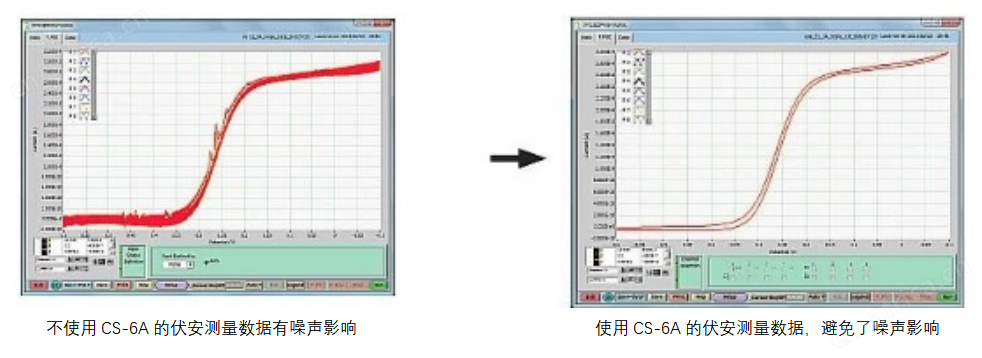

改善使用CS-6A屏蔽箱的 cV 测量

使用微电极时电化学反应的电流值非常小，很易受“外部电磁波噪声"的影响。CS-6A电化学支架屏蔽箱可避免因外部电磁波噪声影响产生的"不规则实验结果"，从而达到改善测量的效果。

2、CS-6A 电化学池支架屏蔽箱内容

技术参数

3、安装：

电源要求

CS-6A电化学池 支架屏蔽箱适用于任何220V(50-60赫兹)的电源。CS-6A的电源使用了功率开关调节器，无须变压调节，即可在任何地方安装。

电源线连接

将电源线的嵌入端插入背部的电源插座口里(图 2-1)。接好电源线后，电源开关开到"ON"的位置,开关上有“O"和“I“"的白色标记。当开关按到"O"的位置，电源处于 OFF(关)的状态。当开关按到“I"“的位置，电源处于ON (开)的状态。请确认电源开关处于ON的位置。如果出现电源功率问题，应该先检查保险丝是否安装得正确。在任何电流过载的情况下，保险丝将被熔断。

图 2-1.电源开关(1)电源线接口上方的保险丝座 (2)

如图 2-1,保险丝在电源线接口上方。拉开保险丝座的盖子，并检查它是否可以正常使用。如果不能正常使用的话，应该换上个新的保险丝。

电位仪的背面的电化学池导线穿过CS-6A的背面面板上的小孔与电极连接

电化学池导线连接

电化学池导线穿过CS-6A的背面面板上的小孔(参见图2-3a,3b)。每个鳄鱼夹头穿过背面小孔时要非常小心。

图2-3 CHI型号电位仪上的电池引线连接

2-3a 鳄鱼夹头穿过CS-6A背面小孔

2-3b 在CS-6A法拉第箱内鳄鱼夹与电极连持

4、连接

气体入口连接

CS-6A电化学池 支架屏蔽箱套件带有聚乙烯通气管和气体管线连接插头。入气管线的一端可以安装于CS-6A (图 3-1)背面板上的' 气入口的进气接口中另一端管线与实验室的气接口相连。。要连接气体时，只需将插头插入连接口中，固定夹将自动将其卡入到位。聚乙烯通气管的开口端应被连接到一个供气稳定的气体接口上。必须注意CS-6A的进气口的压力zui大不可超过35 Kpa。

从电化学池 支架屏蔽箱上取下通气管时，应先按下气体接口处固定插头的弹簧卡扣，然后可以轻松地将带有气体管线连接插头的气管从电化学池 支架屏蔽箱上拔下。

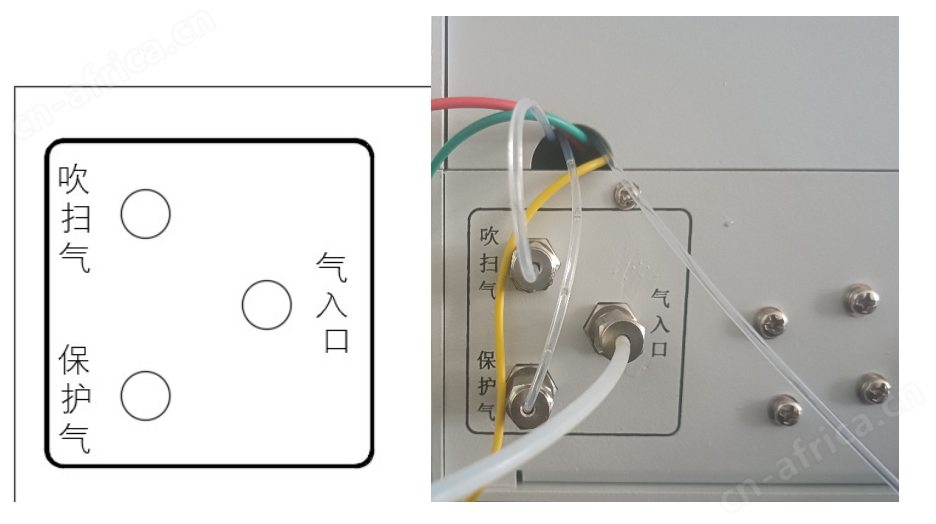

图3-1.、C5-6A背面板上的讲气接口

电化学池接线

将电极引线穿通过CS-6A的背面板中间的圆孔。如果电极线的夹头较大或有其它的连线要接入CS-6A中的话，可以用手拧松CS-6A的背面板固定用的四个螺丝，取下背面板，将电极接线夹头或其它接线放入CS-6A中，盖上背面板，把线放入背面板右下方半圆形切口中，用四个螺丝固定。放入CS-6A中的电极鳄鱼夹头带3种不同颜色的绝缘套，以便区分。

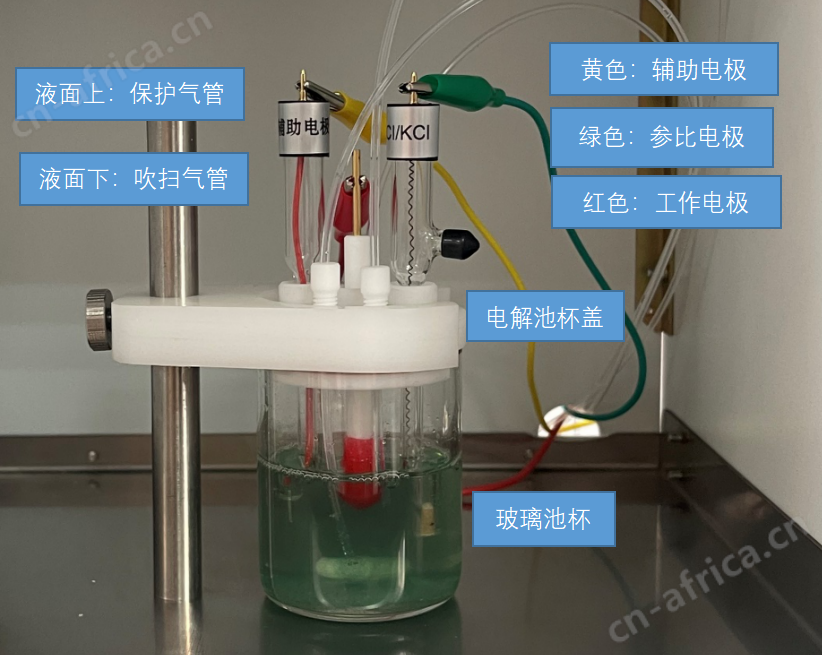

图3-2、电极接线夹和玻璃试样杯

绿色: 参比电极

黄色: 辅助电极

红色: 工作电极

吹扫气/保护气

CS-6A 电化学池 支架屏蔽箱 具有使用惰性气体对样品溶液进行吹扫气控制的性能。吹扫气处理是通过向溶液中通入惰性气体以除去其它溶存于溶液的气体的方法，通常使用氮气、氦气或氩气等惰性气体来除去溶存于溶液中的氧气。保护气的作用是保持品上方的气氛为惰性气体，从而达到防止氧气或空气成分重新进入样品溶液的目的。

CS-6A箱体内部的不锈钢圆柱中有两根特氟龙细管，没贴标签的特氟龙插管为吹扫气管，应将其穿过电化学池特氟龙杯盖上的小孔，插入溶液底部。另一根带有黑色标签的为保护气管，插入特氟龙杯盖后，只要从杯盖出来一点即可。吹扫气处理结束后，气流自动切换到保护气管，起到用保护气进行密封的作用

5、操作

电解池杯的安装

将不锈钢柱上池顶黑色定位块的位置升高，把电化学池用特氟龙杯盖沿着黑色定位块的半圆缺口中的槽位滑入，然后把电解池试样杯放在特氟龙杯盖正下方位置，把池顶黑色定位块慢慢放下盖在试样杯上(图4-1)。电化学池用特氟龙杯盖能方便地滑入装配到黑色定位块中，亦可以简便地从黑色杯盖固定块中滑动取出

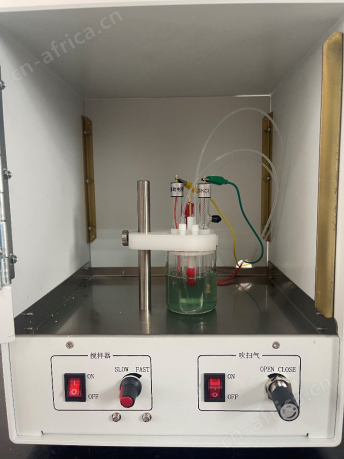

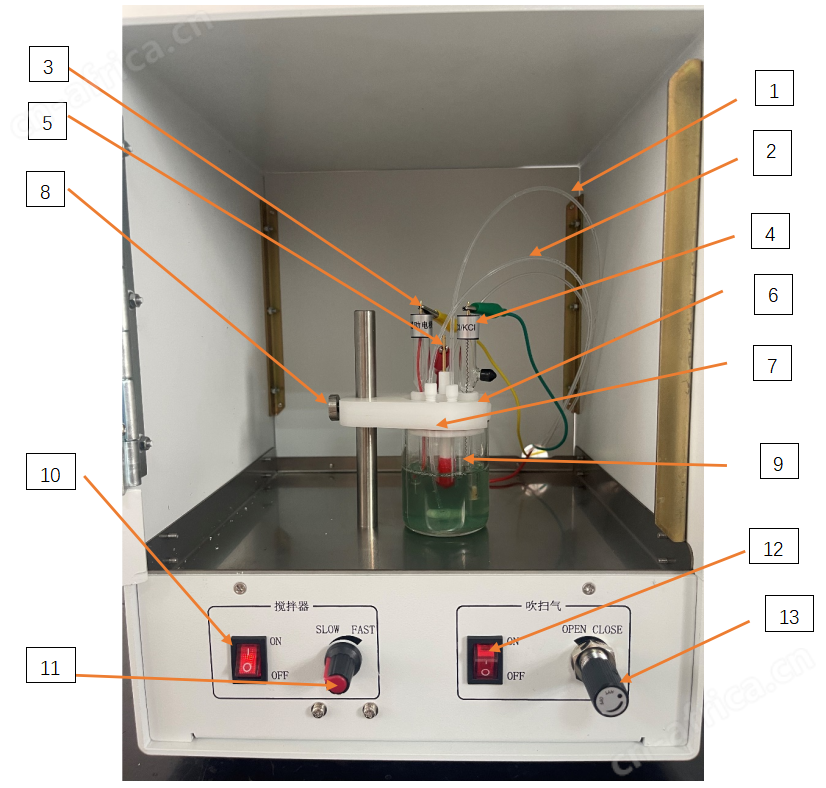

◆CS-6A电化学池 支架屏蔽箱正面及其内部的各个部件(图4-1):

图4-1CS-6A前面板及其内部的各个部件

1.试样吹扫气管线

2.保护气管线

3.工作电极(绿色夹子)

4.参比电极(白色夹子)

5.对电极(红色夹子)

6.电化学池用特氟龙杯盖

7.池顶黑色定位块

8.手紧螺丝来控制高度调整

9.玻璃试样杯

10.搅拌控制开关，带指示灯: 手动开启搅拌器时，指示灯亮

11. 手动控制搅拌速度旋钮

12. 试样吹扫气控制开关，带指示灯: 当手动打开试样吹扫气控制时，指示灯亮

13. 吹扫气流量控制: 针形阀控制试样吹扫气流量大小

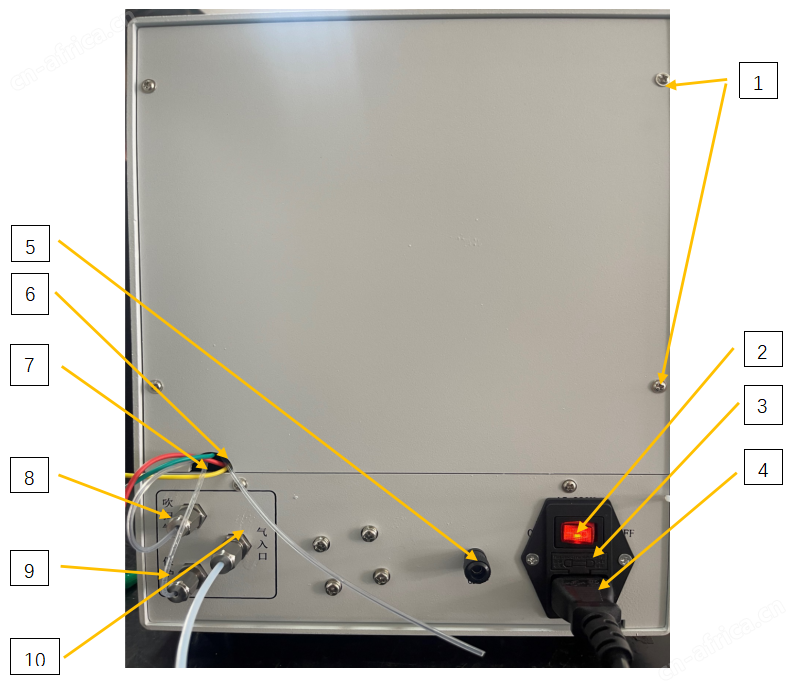

◆CS-6A后面板上的各个部件(图 4-2):

图4-2  CS-6A后面板上的各个部件(图 4-2):

1.手紧螺钉: 四个手紧螺丝，便于后面板的拆装

2. 电源 ON/OFF     。

3. 保险丝座

4. 电源线:插座的电源线，确保电源线连接地插座

5. 接地端子

6. 连线用半圆切口(R15 mm)

7. 电解池连线: 带夹头的电解池连线，将电极与电位仪连接

8. 吹扫气连接端

9. 保护气连接端

10. 进气口连接端。注意: 35 kpa为安全使用的zui大压力

吹扫气

◆试样

试样吹扫气的流速 是由前面板开关和旋钮(图4-1)控制。当它被切换到ON位置时，气流被转向到吹扫管。当切换到断开位置时，气体被引导到保护气管线。必须在后面板上通过遥控连接线对试样吹扫气体进行外部控制(图4-2)。气体流速是通过旋转旋钮来控制大小。逆时针旋转方向为增大流量，顺时针旋转产向为减小流星。当手动打开试样吹扫气控制时，指示灯亮。

★警告

不得使用氢气作为吹扫气，因为特氟隆管用于气体流线，小分子如氢气可穿透特氟龙管，发生泄漏危险，请用性气体如氮气或氩气作为吹扫气体使。

法拉第箱(CS-6A)可屏蔽大多数的电干扰信号。 为能有效地屏蔽电干扰信号，实验过程中请关闭CS-6A的正面门板。法拉第箱应放在一个相对无振动的台上，并在实验过程中不得移动，在测量中如触动电解池连线，可能导致伏安图中出现干扰。

穿过法拉第箱壁没有接电极的导线(电化学测虽池连线线)，会对微小信号测量产生线频率干扰，为了得到更好的结果，我们建议任何不必要的接线不要放入屏蔽箱箱体内，并将屏蔽箱接上正确的接地线。将玻璃试样池杯放在法拉第箱的不锈钢托盘上，将特氟龙杯盖移下盖到玻璃试样池杯上。将电极插入特氟龙杯盖中，并接上电极连线。特氟龙杯盖从玻璃试样池杯的顶部黑位块中滑出，清洗非常方便

图5.C5-3A保护气管的安装方法

A:有两根特氟龙气管，带黑色标签的为吹扫气管，为便于清洁，请接上硅胶管

B: 特氟龙管线被插入特氟龙杯盖中心的小孔，并放置到样品溶液上方空向中

C: 固定完特氟龙管线后，将工作电极，对电极和参比电极安装在电解池杯中
