产品介绍：

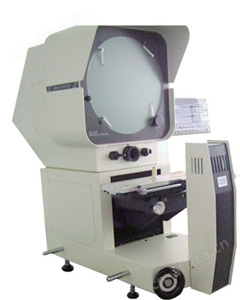

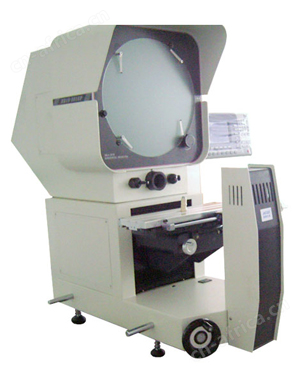

HB24-600型大屏幕卧式测量投影仪，是一种光、机、电、计算机一体化的精密高效光学计量仪器，投影仪被广泛的应用于机械、仪表、电子、轻工等行业，院校、研究所以及计量检定部门的计量室、试验室和生产车间。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等各种工具、刀具和零件、以及端子、钟表、金刚石等。 产品规格参数：
1、 投影屏
1.1 投影屏尺寸(mm)：Ø615
1.2 投影屏旋转范围：0~360°
1.3 旋转角度数显当量：1'或0.01°
2、  物镜

物镜放大倍数	10X(选)	20X(选)	50X(选)	100X(选)
物方工作距离(mm)	180	120	80	62
物方线视场(mm)	Ø60	Ø30	Ø12	Ø6

3、 工作台
X坐标行程：300mm
Z坐标行程：150mm
Y坐标行程：125mm（调焦）
工作台尺寸：455×126mm
工作台摆动范围：±15°
4、 数据处理系统
DC-3000 多功能数据处理系统，全中文显示可做多点采样， 座标旋转，点、线、距离，角度检测RS-232数据输出
5、 仪器照明
透射照明光源：24∨/150W 卤钨灯
反射照明光源：21∨/150W 卤钨灯（带照明光线）
冷却方式： 强制风冷（3轴流风扇）
仪器电源：110∨/220∨（AC），50/60HZ，总功率400W
仪器处形尺寸（长×宽×高）：1620×750×1410mm
 仪器重量（Kg）：200
本公司所生产之测量投影仪与同类产品相比，具有以下之特点：
1、本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间的一种计量检定设备。
3、仪器测量精度：（3+L/200）μm
4、X，Y坐标数显解析度：0.0005mm
5、数据处理系统：DP300 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可显示出测量图形。
