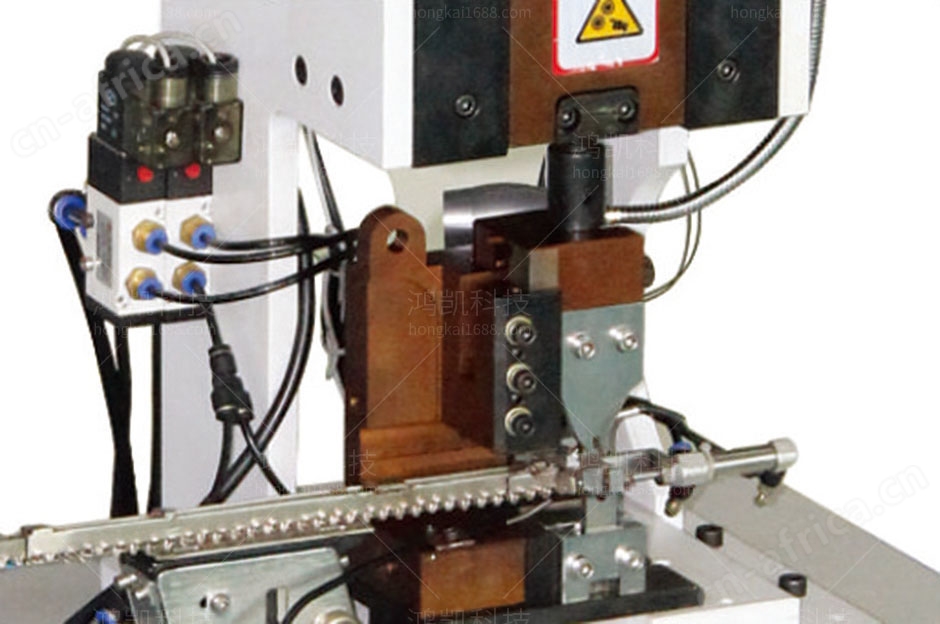

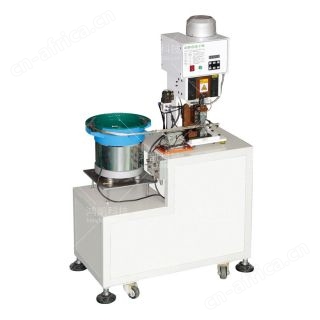

单粒端子压接机介绍

端子压接机是电力行业在线路基本建设施工和线路维修中进行导线接续压接的必要工具。绝缘端子压接机是压接机中的一种。端子压接机的结构由油箱、动力机构、换向阀、卸压阀、泵油机构组成，泵油机构由油泵体、高、低压油出油孔、偏心轴、偏心轴承、从动齿轮和一对高压油泵以及一低压油泵构成，油泵体悬固于油箱盖上，高、低压油出油孔开设在油泵体上，与卸压阀油路连接，偏心轴呈纵向设置，上端枢置于油泵体，下端固设偏心轴承，从动齿轮固置在偏心轴顶部，与动力机构联结，高、低压油泵悬固在油泵体上，各具一与偏心轴承相触的作动件，高、低压油泵的泵腔分别与高、低压油出油孔相通。优点：将泵油机构与动力机构的连接为垂直连接，可充分利用空间而小化占地面积，有利于作业及运输；将高、低压油泵的泵油形式变为偏心轴承的作动形式，具有结构简单、零部件少而利于装配。

单粒端子压接机其特征在于：

所述后夹板的弧形面内开设有安装槽，所述安装槽的底部侧壁上固定连接有伸缩杆，所述伸缩杆的一端固定连接有挡板，所述安装槽的一侧侧壁上开设有多个条形槽口，位于条形槽口相对一侧的所述安装槽的侧壁上开设有条形开口，且条形开口的侧壁上开设有多个插槽，所述挡板的一侧侧壁固定连接有拉杆，且拉杆的一端固定连接有插板，位于挡板一侧的所述安装槽内滑动连接有连接板，所述连接板的一侧侧壁上环绕设置有多个压缩弹簧，且连接板的中部固定连接有第二压缩弹簧，位于连接板一侧的所述安装槽的侧壁上固定连接有环形挡肩，所述连接板的一侧侧壁上固定连接有支撑杆，且支撑杆贯穿环形挡肩设置，所述支撑杆的一端固定连接有弧形板。

所述拉杆的一端固定连接有套管，且套管中滑动连接有内杆，所述套管的底部固定连接有拉伸弹簧，且拉伸弹簧的一端与内杆的一端采用固定连接，所述内杆的一端固定连接插板。所述压缩弹簧的弹簧长度大于第二压缩弹簧，且第二压缩弹簧的弹力强度大于压缩弹簧。所述环形挡肩的一侧侧壁上固定连接有缓冲垫，且缓冲垫采用橡胶材质设置，所述缓冲垫的一侧侧壁固定连接有防撞橡胶粒。所述插板的一侧侧壁上固定连接有把手，所述把手为圆柱状设置，且把手的外侧壁上开设有防滑纹。所述内杆的一端侧壁上开设有外螺纹，所述插板的中部开设有连接槽，且连接槽的内部开设有内螺纹，所述内杆和插板之间通过螺纹连接。

单粒端子压接机功能特点

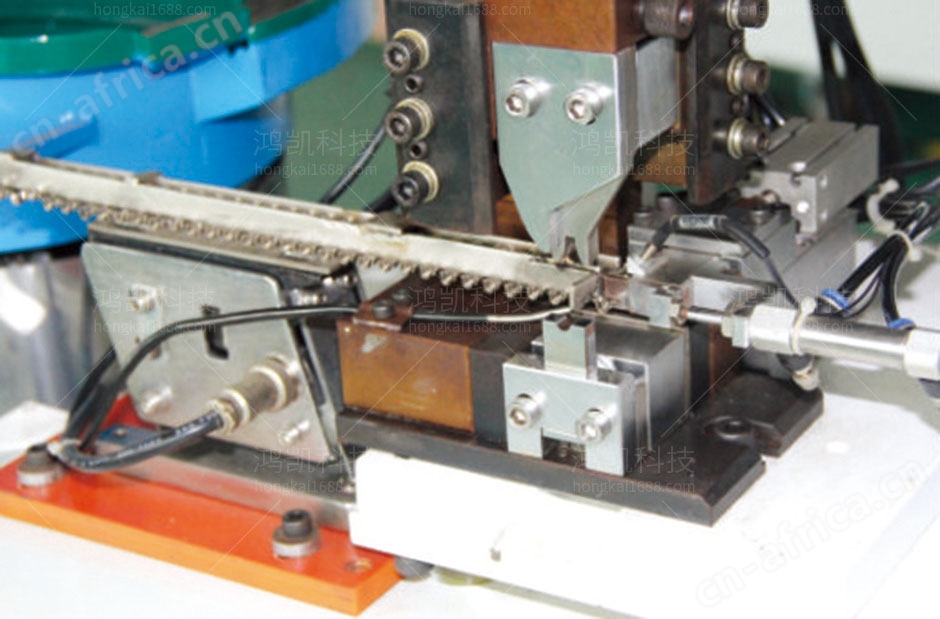

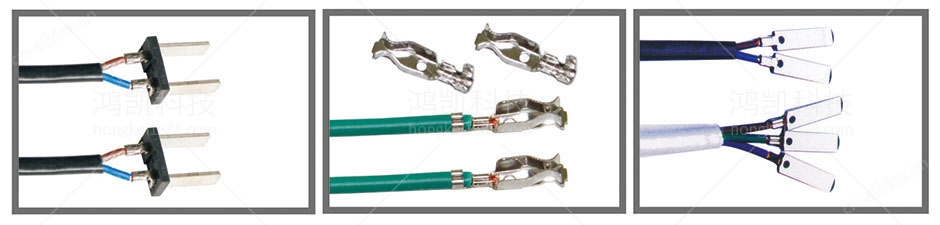

适用于散打端子的连续送料、自动压接
使用减速机、变频控制端子压接
电器性能稳定，故障率低，效率高

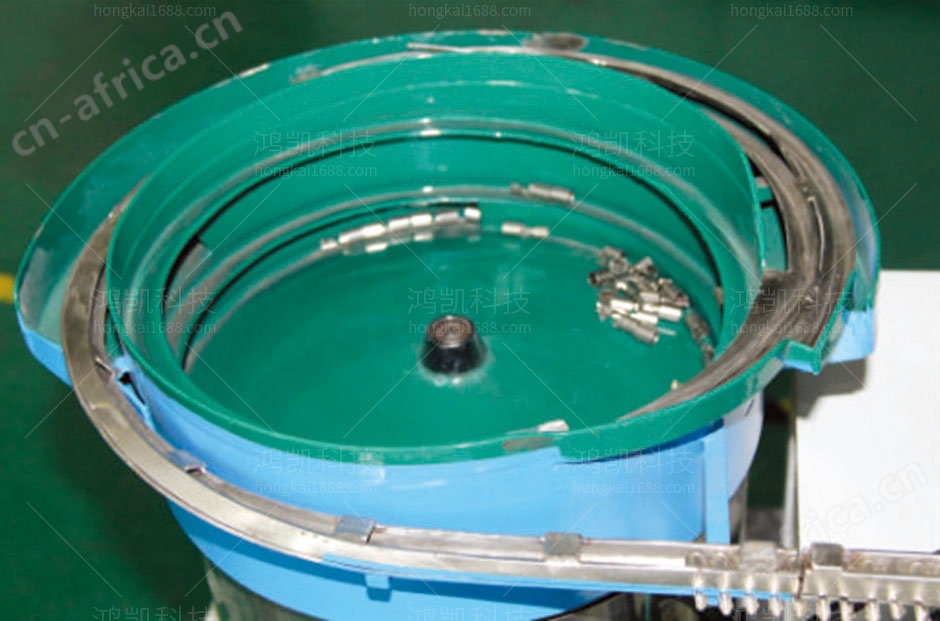

振动盘自动送料，弥补人工放料慢，误差大等

单粒端子压接机技术参数

压接能力：2T
行程：30mm
电源：220V50/60Hz
尺寸：450*1400*750mm
