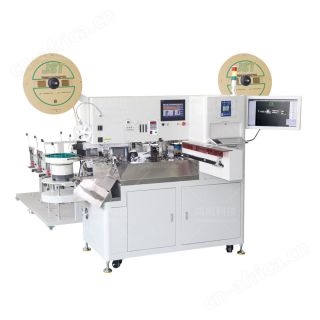

全自动插胶壳机设备配置
1、控制系统：三菱
2、伺服马达：三菱
3、气缸／电磁阀：AIRTAC，SMC
4、导轨／丝轩：上银／TBI
5、光电检测：FDC

全自动插胶壳机的功能和特点有以下几点：

1、高速全自动化生产

可加工多种类形线材，可满足多种线材加工的需求。

2、适应多种胶壳

能适应多种单、双排胶壳的插入，可加工多孔位的胶壳插入。

3、可配备多种检测装置

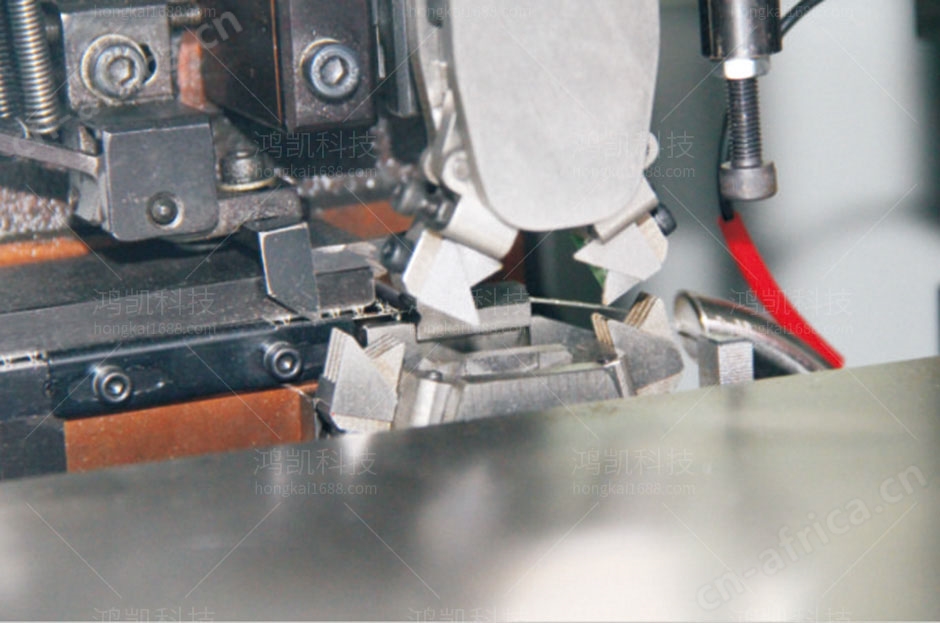

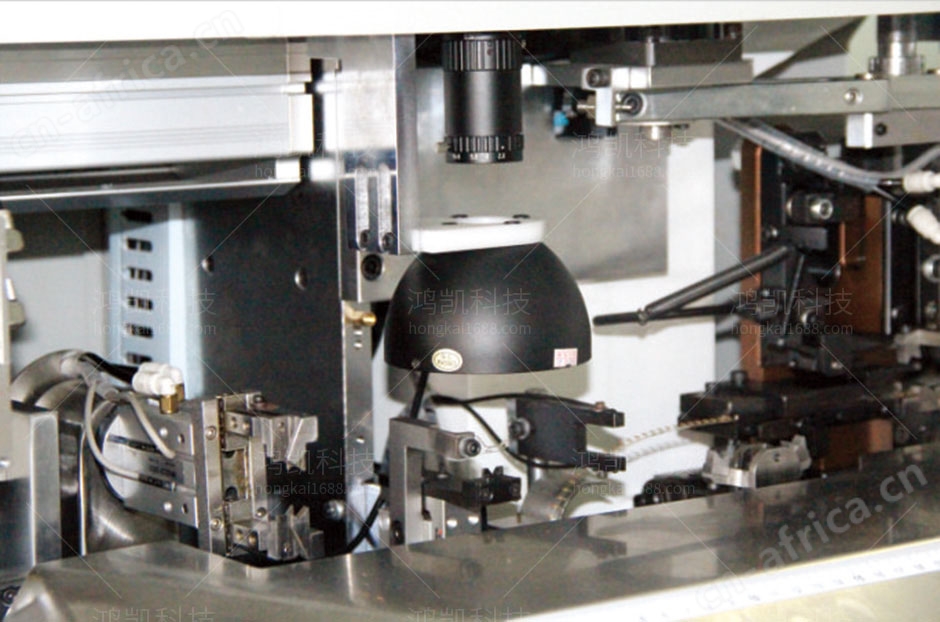

全自动插胶壳端子机压接全程压力监控监测，有压接不良报警，并自动筛选，端子压接外形CCD检测，不良品自动排出。高清视觉监测系统，能够实现对产品实时对比、分析，压接不良时会发出警报并自动筛选出不良品。

自动插胶壳机设备功能

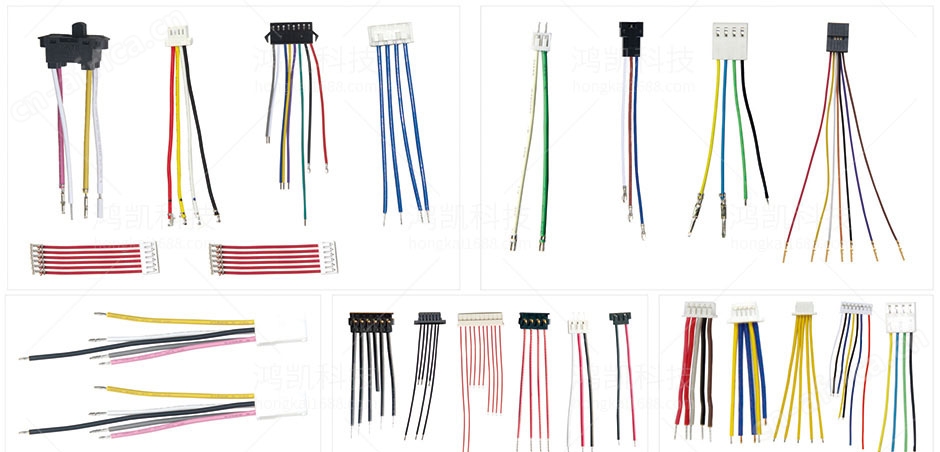

该设备可实现线材一端自动切线，剥皮，端子压着，穿胶壳；
另一端自动切线，剥皮，扭线，沾锡及端子压着功能。

全自动插胶壳机技术背景

具体的说是一种全自动端子插壳机，包括工作台，所述工作台上端右后方焊接有支撑柱，所述支撑柱上端焊接有支撑板，所述支撑板上端固定安装有液压缸，所述液压缸的输出端末端固定连接有上固定板，所述上固定板下端固定连接有线束上固定座。本实用新型通过液压缸驱动将线束压紧，通过第二液压缸和第三液压缸驱动将端子压紧，保证插壳时线束和端子的稳定性，通过第四液压缸驱动将胶壳压紧，保证插壳时胶壳的稳定性，提高插壳质量，通过第五液压缸驱动胶壳移动向端子方向，实现插壳操作，使得插壳工序实现自动化，代替人工，提高插壳效率，降低工人劳动强度。

全自动插胶壳机技术参数

电源：AC220V/EH
功率：2000W
压着力：1.5T，可根据客户要求订做。
生产效率：2000孔／H（200mm以内）。
电线加工长度：40MM-600MM，其他长度可定制。
适用电线：AWG18-AWG24，AWG22-AWG30；最多8种颜色电线同时作业
剥皮长度：A端0MM-10MM，B端0-6MM
沾锡长度：0.2MM-10MM
扭线长度：2MM-10MM
适用胶壳：单排16孔、最多3排
适用胶壳尺寸：MAX40*25*25MIN5*6*3
空气压力：5-7kgf（需使用清洁干净空气）
检测装置：电线有无，电线打结，端子有无，剥皮异常，端子压力监测，插端子后拉检测，胶座有无，助焊剂有无，不良率设定。
选配件：端子压力监控，选配端子外观视觉检测。
不良率设定：A报警停机部份：电线有无，电线打结，端子有无，胶座有无，助焊剂有无，不良率设定超标
B报警挑选出不良自动生产部份：剥皮异常，端子压力异常，端子后拉检测，不良率设定未超标。
设备尺寸：2100L*1200W*1580Hmm含凸起部份（不含振动盘不含放线架）
机器重量：约800kg
