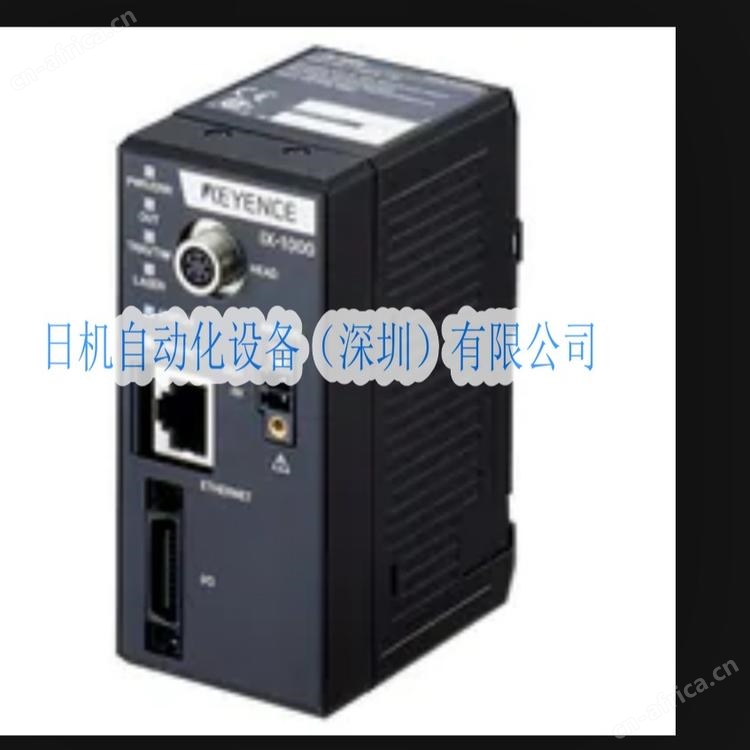

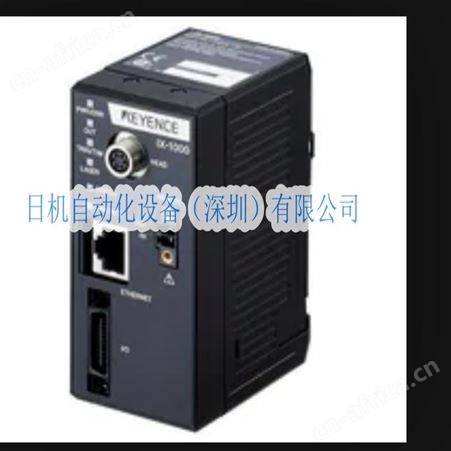

型号

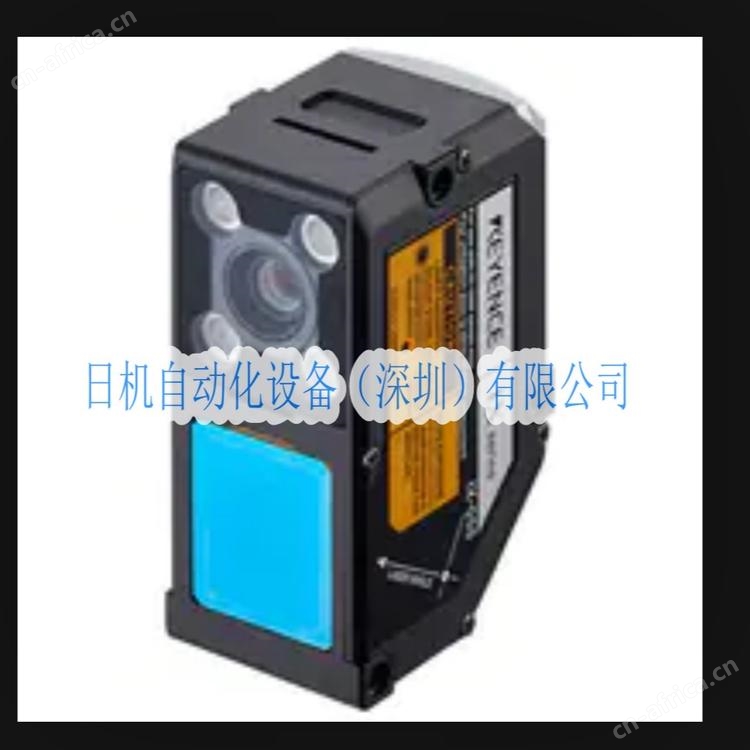

IX-360W

基准距离

360 mm

测量距离

280 至 440 mm

检测范围

扫描模式

测量距离 280 mm：150 × 113 mm 以上
测量距离 360 mm：192 × 144 mm 以上
测量距离 440 mm：234 × 176 mm
（X 方向）×（Y 方向）1

直线模式

测量距离 280 mm：150 mm 以上
测量距离 360 mm：192 mm 以上
测量距离 440 mm：234 mm
（X 方向）1

激光光源

光源

红色半导体激光　波长 660 nm（可见光）

激光等级

2 类激光产品（IEC 60825-1：2014、FDA（CDRH）Part1040.10 2）

输出

2.8 mW

高度（Z 方向）

最小检测物体（参考）

扫描模式

高度

ø3.8 mm 3

区域高度

ø2.6 mm 4

针脚高度

ø1.9 mm 5

直线模式

2.6 mm × 2.6 mm 6

重复精度

150 µm 7

横向（X 方向）

边缘检测参考

直线模式

2 mm 8

检测参考

（检测参考 ：测量不同 2 点间的高度时，标准的检测参考为
IX-055：100 µm IX-080：200 µm IX-150：500 µm IX-360：1000 µm IX-360W：1000 µm。） 7

采样周期

扫描模式

120 ms 以上（代表例）

直线模式

6 ms/11 ms（选项）

图像接收元件

黑白 CMOS 图像传感器

拍摄用照明

光源

红色 LED

亮灯方式

脉冲亮灯

温度特性

0.04% of F.S./°C 9

环境抗耐性

外壳防护等级

IP67

环境光照

白炽灯 3000 lux 以下 10

环境温度

0 至 +45°C（无冻结）11

相对湿度

35 至 85%RH（无凝结）

抗震性

10 至 55 Hz 双振幅 1.5 mm X、Y、Z 方向各 2 个小时

耐冲击性

500 m/s2 3 个方向各 3 次

材质

主机壳体：锌铸件 / 前面盖板：玻璃、丙烯酸树脂（硬涂层）/ 动作指示灯盖板：TPU/ 连接器部环：PBT/ 连接器：锌铸件

重量

约 300 g

1 X：激光长尺寸方向、Y：激光短尺寸方向
2 按照 FDA（CDRH）的 Laser Notice No.56，以 IEC60825-1 的基准实施分类。
3 以基准距离进行正对安装时。扫描模式：在高度工具、测量点小、无位置修正的条件下测量时。
4 以基准距离进行正对安装时。扫描模式：在区域高度工具、平均尺寸小、无位置修正的条件下测量时。
5 以基准距离进行正对安装时。扫描模式：在针脚高度工具、无位置修正的条件下测量时。
6 以基准距离进行正对安装时。直线模式 ：在高度工具、工具窗口尺寸最小、无位置修正的条件下测量时。
7 在扫描模式下，使用高度工具的测量点“大"，以基准距离将基恩士标准目标物（白色扩散板）放置在视野位置时测得的值。
8 以基准距离进行正对安装时。
在直线模式下，以平均滤波器：4 次、边缘位置工具、无位置修正的条件测量金属块规时。
在宽度 / 直径工具的宽度模式下，检测参考为边缘检测参考值的 2 倍。基准距离下，各机型的边缘检测所需的最小高度差（参考）如下所示。
IX-055：0.8 mm、IX-080：1.0 mm、IX-150：2 mm、IX-360：4 mm、IX-360W：4 mm
9 与目标物间的距离为基准距离时。
各机型的 F.S. 如下所示。
IX-055：±10 mm、IX-080：±18 mm、IX-150：±50 mm、IX-360：±80 mm、IX-360W：±80 mm
10 初始设定时。对象为激光光源。
11 金属安装时。
