MICRO SQUARE 工业用全高清显微镜
型号：DS-2000/DS-400C/DS-330HD/DS-3A/DS-3N
MICRO SQUARE 工业用高倍显微镜--深圳日机，欢迎询价：158 劉经理
コンパクトなボディにカメラ・照明・レンズ・自立スタンドが一体化され、持ち運びが可能なＰＣマイクロスコープです。
- コンパクトなボディでレンズ交換無しで低倍～高倍に対応
(倍率ごとに観察体との距離を調整)
(ボディサイズ: 65W x 66D x 148H 重量: 600g) - 専用簡易計測ソフト付属

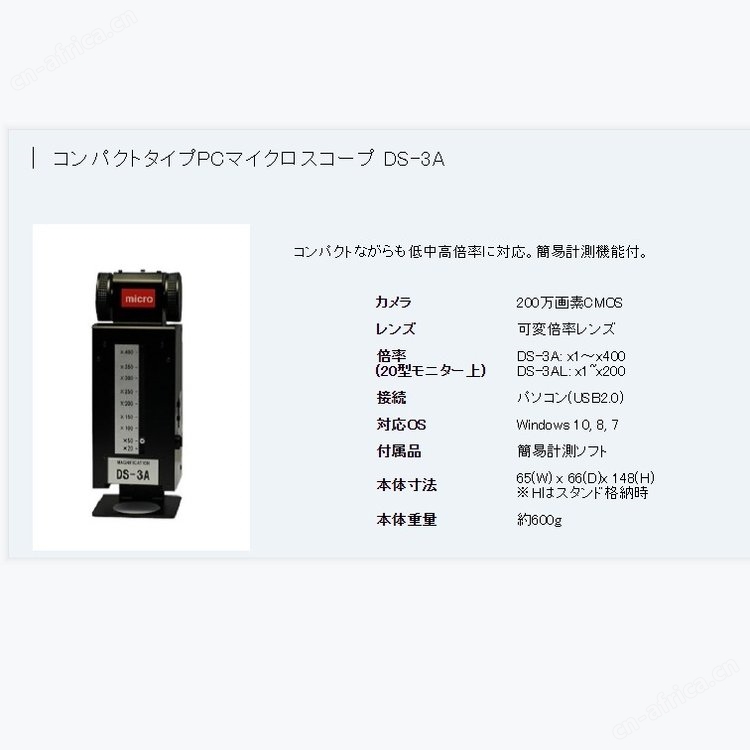

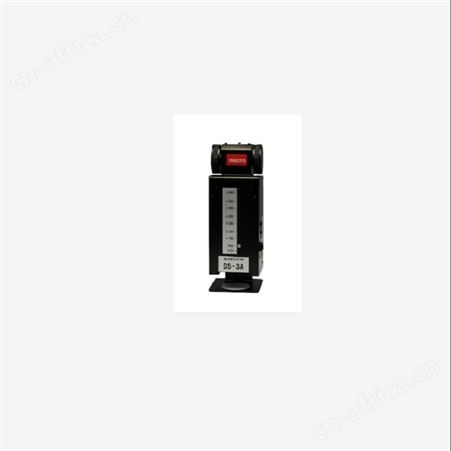

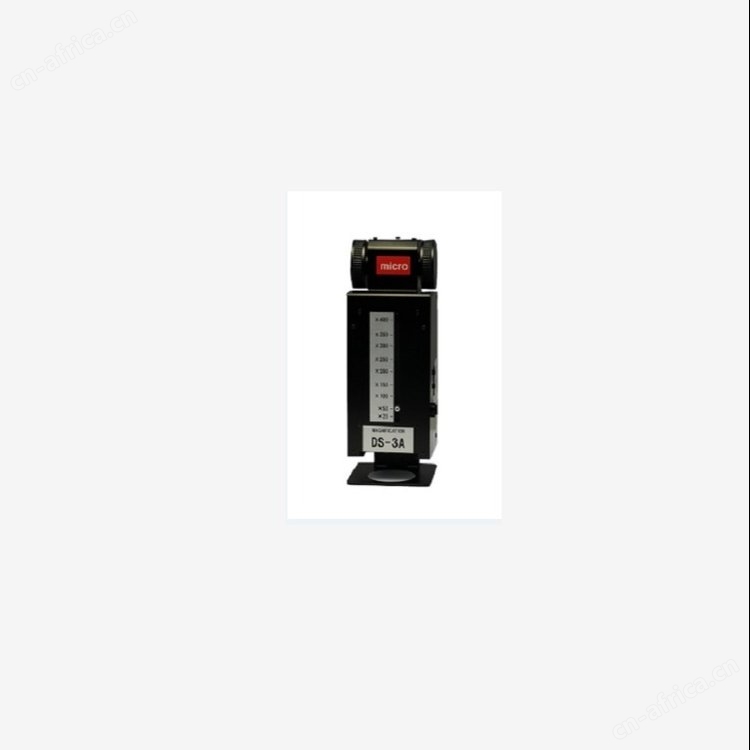

コンパクトタイプPCマイクロスコープ DS-3A
コンパクトながらも低中高倍率に対応。簡易計測機能付。
| カメラ | 200万画素CMOS |
|---|---|
| レンズ | 可変倍率レンズ |
| 倍率 (20型モニター上) | DS-3A: x1～x400 DS-3AL: x1~x200 |
| 接続 | パソコン(USB2.0) |
| 対応OS | Windows 10, 8, 7 |
| 付属品 | 簡易計測ソフト |
| 本体寸法 | 65(W) x 66(D)x 148(H) ※Hはスタンド格納時 |
| 本体重量 | 約600g |
レンズの倍率グラフ(対数)
DS-3A
DS-3AL
DS-3Aシリーズの倍率と視野範囲(観察範囲）
(19インチスクェア型モニター上。概算値）
(19インチスクェア型モニター上。概算値）
DS-3A
| マイクロスコープ 本体の表示 | 倍率(倍） | 視野範囲(縦X横mm) | 焦点距離(mm) |
|---|---|---|---|
| 20 | 20 | 17.5x10.0 | 40.0 |
| 50 | 50 | 7.5x4.0 | 17.0 |
| 100 | 100 | 4.0x2.2 | 7.0 |
| 150 | 150 | 2.7x1.5 | 6.0 |
| 200 | 200 | 2.0x1.1 | 4.0 |
| 250 | 250 | 1.5x1.0 | 3.5 |
| 300 | 300 | 1.3x0.7 | 3.0 |
| 350 | 350 | 1.1x0.6 | 2.5 |
| 400 | 400 | 1.0x0.5 | 2.0 |
DS-3AL
| マイクロスコープ 本体の表示 | 倍率(倍） | 視野範囲(縦X横mm) | 焦点距離(mm) |
|---|---|---|---|
| 20 | 20 | 17.5x10.0 | 84.0 |
| 50 | 50 | 7.5x4.0 | 47.0 |
| 100 | 100 | 4.0x2.2 | 31.0 |
| 150 | 150 | 2.7x1.5 | 26.0 |
| 200 | 200 | 2.0x1.1 | 24.0 |
焦点距離:マイクロスコープ本体底部からワークまでの距離
コンパクトタイプPCマイクロスコープ DS-3Aの計測機能
コンパクトタイプPCマイクロスコープDS-3Aには標準でAchcam Measureという専用計測ソフトがついています。
これはDS-3Aのみに対応している計測ソフトです。
このソフトの計測機能についてご説明します。
| 画像保存 | PC画面に映し出されている画像の保存(静止画・動画）ができます。 画像に寸法計測の値や文字を入れて保存できます。 |
|---|---|
| 寸法計測 | 10個の計測機能を用意。 |
- 1．2点間の長さ：キズの長さや異物の長さ計測に有効
- 2. 角度(2本の線を。線が交差する角度）：刃先角や部品の仕上がり角の確認に有効
- 3. 2本の平行線間の距離：塗装膜の厚みや計測の溶接の溶け込みの幅計測に有効
- 4. 任意の直線に対する垂直線の長さ：部品の幅や厚み計測に有効
- 5. 複数点で構成される長さ：観察体の周囲長や曲がった傷の全長計測に有効
- 6. 円弧と半径の長さ(3点を）：部品の曲面の仕上がり確認に有効
- 7. 正円の半径と面積(3点を）：部品穴加工の仕上がり確認に有効
- 8. 楕円の長軸・短軸半径、面積(2点を）：打痕や異物のおおよその大きさや面積の確認に有効
- 9. 四角形の長辺・短辺の長さ、面積(2点を）：部品加工の仕上がり確認に有効
- 10.多角形の面積(複数点を）：打痕や異物の面積の確認に有効
| テキスト入力 | 画像に文字を入力し、保存することができます。 計測部位の場所や、傷・打痕といった現象を画像と共に保存できます。 |
|---|
| ルーラー表示 | 任意の長さの定規を画面に表示できます。 観察体の大きさ、長さを知る目安になります。 |
|---|
| 十字線の表示、非表示 | 観察体の位置決め用として利用できます。 |
|---|
| 表示言語の切り替え | 表示される言語を日本語、英語、中国語に簡単に切り替えることができます。 海外出張時に便利な機能です。 |
|---|
| スコープの画質調整 | DS-3A DS-3ALマイクロスコープ の露出、ホワイトバランス、ゲインなどの画質調整を行うことができます。 |
|---|---|
| スナップショット | スナップショットのアイコンをワンクリックするだけで、画質保存ができます。 あらかじめ保存場所・ファイルの種類を設定し、クリックした日時がファイル名となります。 保存する枚数が多い場合や、作業時間の効率化に有効です。 |
| 一時停止 | ライブ画像状態を一時的に静止させる機能です。 静止画状態を確認してから保存できるので、作業環境に振動があるときなど、観察体が動きやすい場面で有効です。 |
|---|

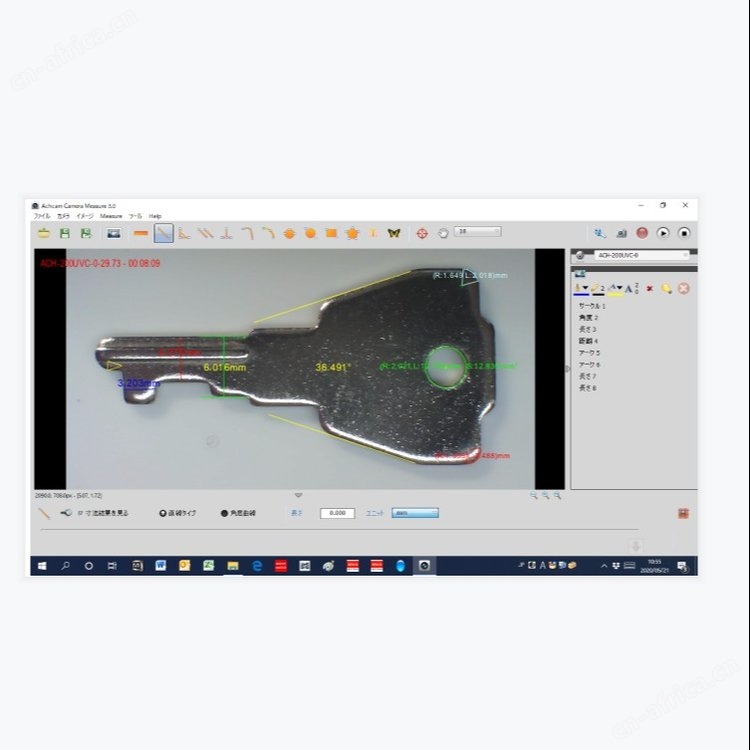

実際の計測画像
