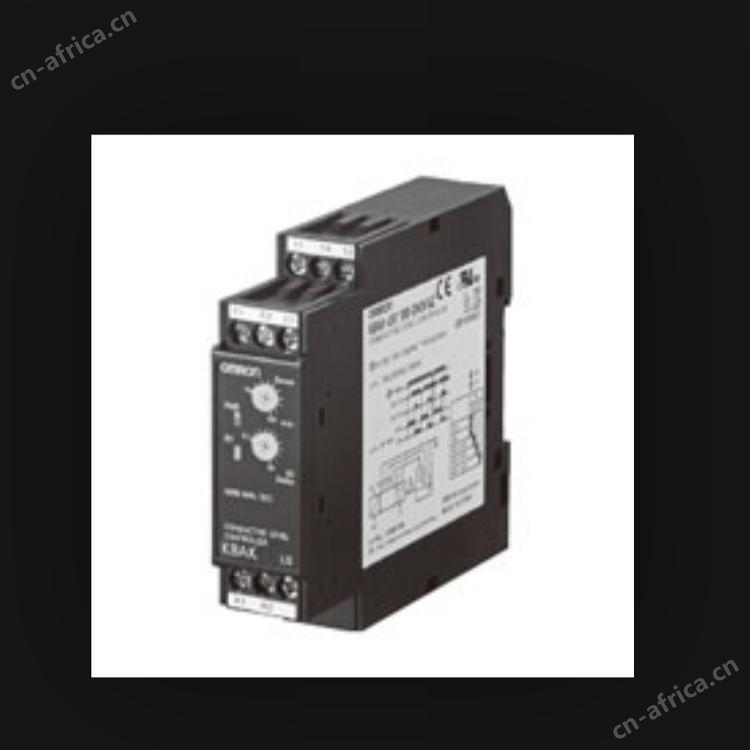

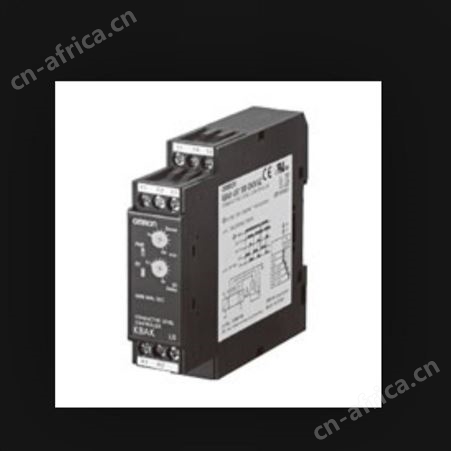

导电式液位开关
对产业设备、装置的水位控制的选择
具有不通过外部接线，而是通过回路处理进行自我保持功能。
通过拨码开关的设定切换，能够切换选择供水与排水。
工作电阻10k～100kΩ的灵敏度可调型，适用于广泛的液体。
防止因波浪导致继电器接点抖动。
端子接线使用条形压接端子。
接线可采用单线2.5mm2×2根或1.5mm2、电线用条形压接端子×2根。
可作为无浮子开关使用。
额定值
| 额定电压 | AC24V 50/60Hz或DC24V AC100～240V 50/60Hz |
|---|---|
| 电极间的电压 | 5V p-p(约20Hz) |
| 消耗功率 | AC/DC24V ： 2.0VA/1.1W以下 AC100-240V ： 4.6VA以下 |
| 工作电阻值 | 10kΩ～100kΩ(可调) |
| 复位电阻值 | 250kΩ以下 |
| 响应时间 | 约0.1～10s(可调) |
| 使用电缆的长度 | 100m以下(实施了绝缘处理后的600V 0.75mm2 3芯橡胶绝缘电缆) |
| LED显示 | PWR： 绿 RY： 黄 |
| 输出接点额定值 | 额定负载 阻性负载 AC250V 5A DC30V 5A 接点电压的值 AC250V、DC30V 接点电流的值 5A 开关容量的值 1250VA、150W 机械寿命 1,000万次以上 电气寿命(AC250V/DC30V 5A)5万次 (AC250V/DC30V 3A)10万次 |
| 使用环境温度 | -20～+60℃(不结冰、凝露) |
| 储存温度 | -25～+65℃(不结冰、凝露) |
| 使用环境湿度 | 相对湿度 25～85%(不凝露) |
| 储存湿度 | 相对湿度 25～85%(不凝露) |
| 标高 | 2,000ｍ以下 |
| 端子螺钉紧固扭矩 | 0.49N·m |
| 外壳颜色 | N1.5 |
| 外壳材质 | PC+ABS |
| 重量 | 约150g |
| 安装 | DIN导轨安装 |
| 外形尺寸 | 22.5(W)×90(H)×100(D)mm |
性能
| 容许电压变化范围 | 额定电压的85%～110% |
|---|---|
| 设置环境 | Ⅱ类设置、 2级污染 |
| 适用标准 | EN61010-1 工业电磁环境用途 |
| 安全标准 | EN60664-1、UL508(Recognition)、 韩国电波法(第10564号法律)、 CSA C22.2 4、CCC: GB/T 14048.5 |
| EMC | EN61326-1 |
| 绝缘电阻 | 20MΩ以上 所有外部端子和外壳间 所有电源端子和所有输入端子间 所有电源端子和所有输出端子间 所有输入端子和所有输出端子间 |
| 耐压 | AC2,000V 1分钟 所有外部端子和外壳间 所有电源端子和所有输入端子间 所有电源端子和所有输出端子间 所有输入端子和所有输出端子间 |
| 抗干扰 | 1,500V公共/标准电源端子 上升沿1ns矩形波 正负 脉冲宽度1μs/100ns |
| 耐振动 | 振动频率10～55Hz 单振幅0.35mm X、Y、Z各方向：5min×10次扫描 |
| 耐冲击 | 150m/s2 3轴6方向 各3次 但继电器接点时为100m/s2 |
| 保护结构 | 端子部 ： IP20 |
