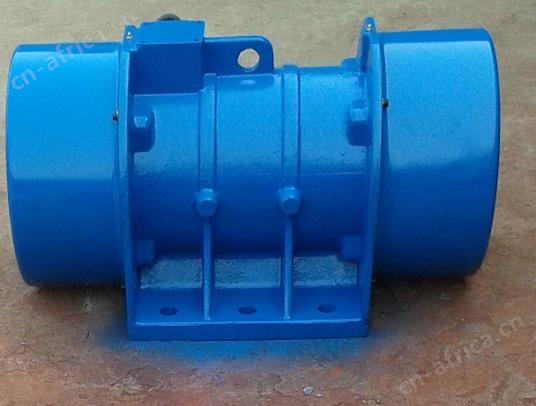

XVM振动电机-新乡市新迈电机制造有限公司

XVM振动电机的技术特点：

1.此型号振动电机系采用VIMARC技术设计生产的高品质振动电机。

2.的设计技术：所有参数的计算及其优化设计均由计算机工作站全面完成。精密的加工工艺、严格的质量体系，保证了振动电机工作状态下各部件配合、承力在范围内。

3.特殊的电磁设计：振动电机所需要配置的定、转子均采用具有优质导磁性能的硅钢片，减少铁芯的涡流损耗，保证强大的起动力矩，可快速达到额定运转速度。

4.重载型轴承设计：所采用轴承均为重载型特制轴承，足以承受和传递径向激振力和轴向负荷，并有良好的散热能力。双重密封设计，保证在严重粉尘环境下的轴承室清洁。选用进口耐高温轴承锂基脂润滑油，延长轴承使用寿命。

5.无极调节：振动电机两端的激振块上标有精确的刻度盘，可以非常容易的调节激振力及工作力矩从零到的无极调节，满足工作需要。

XVM振动电机外形及安装尺寸：

型号	振次r.p.m	激振力	功率	电流	功率因数	效率	起动电流倍数	重量	图号	外型及安装尺寸 (mm)											紧固螺栓
		激振力	功率					重量		A	B	C	D	E	F	G	H	J	K	M
		[N]	[kw]					[kg]		A	B	C	D	E	F	G	H	J	K	M
xvm0.7-2	2870 1460 980 740	700	0.15	0.38	0.86	70	3.8	12	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm1.5-2		1500	0.15	0.38	0.86	70	3.8	16	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm2.5-2		2500	0.25	0.58	0.86	76	4.6	20	A	310	143	100	140	130	170	13	80	180	26	45	M12
xvm 5-2		5000	0.40	1.01	0.83	72	4.8	32	A	342	173	120	150	160	200	18	100	240	36	54	M16
xvm 8-2		8000	0.75	1.76	0.88	74	6.3	48	B	390	192	140	170	210	220	18	110	270	20	60	M16
xvm 16-2		16000	1.10	2.80	0.86	70	6.1	76	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 25-2		25000	1.80	4.30	0.90	71	5.6	110	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 32-2		32000	2.20	5.10	0.90	73	6.3	168	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 50-2		50000	3.50	8.18	0.89	73	7.9	216	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 1.2-4		1200	0.07	0.30	0.61	60	3.0	16	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm 2.5-4		2500	0.10	0.32	0.69	66	4.6	24	A	310	143	100	140	130	170	13	80	180	26	45	M12
xvm 5-4		5000	0.20	0.65	0.67	70	5.4	42	A	378	173	120	150	160	200	18	100	240	36	54	M16
xvm 8-4		8000	0.40	1.14	0.72	73	6.2	58	B	410	192	140	170	210	220	18	110	270	20	60	M16
xvm 16-4		16000	0.75	2.08	0.74	74	6.6	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 32-4		32000	2.00	4.73	0.84	77	6.1	142	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 50-4		5000	2.50	6.25	0.83	73	6.1	180	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 75-4		75000	4.00	10.14	0.82	74	6.6	245	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 100-4		100000	6.50	16.88	0.82	71	7.6	465	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 120-4		120000	8.00	19.40	0.83	76	7.5	508	C	890	420	140	440	420	520	34	240	490	35	120	M33
xvm 140-4		140000	10.00	24.16	0.82	75	7.1	566	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 160-4		160000	10.00	24.16	0.82	75	7.1	619	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 2.5-6		2500	0.20	0.70	0.60	71	4.3	42	A	378	173	120	150	160	200	18	100	240	36	54	M16
xvm 5-6		5000	0.40	1.23	0.67	74	4.1	58	B	438	192	140	170	210	220	18	110	270	20	60	M16
xvm 10-6		10000	0.75	2.18	0.67	78	5.8	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 16-6		16000	1.10	3.03	0.71	78	5.6	102	B	540	250	180	235	230	285	19	140	315	22	75	M18
xvm 20-6		20000	1.50	4.10	0.71	81	6.6	130	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 30-6		30000	2.20	6.10	0.69	80	6.1	180	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 40-6		40000	3.00	7.40	0.73	84	5.9	235	B	660	320	180	350	270	420	32	176	390	26	100	M30
xvm 50-6		50000	3.70	9.60	0.71	83	6.3	290	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 75-6		7500	5.50	12.60	0.82	81	8.0	380	B	730	420	248	440	370	520	38	240	490	35	120	M36
xvm 100-6		100000	7.50	17.93	0.79	81	7.7	510	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 120-6		120000	9.50	21.70	0.81	83	6.8	590	D	890	480	118	460	490	550	38	260	520	35	120	M36
xvm 140-6		140000	9.50	21.70	0.81	83	6.8	625	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 160-6		160000	12.00	27.37	0.82	81	6.4	695	D	980	480	118	460	490	550	38	260	520	35	120	M36
xvm 180-6		180000	14.00	31.87	0.83	81	6.5	780	D	1050	510	120	520	531	610	45	270	560	38	125	M42
xvm 5-8		5000	0.40	1.62	0.57	68	3.2	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 10-8		10000	0.75	2.90	0.57	72	4.1	131	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 16-8		16000	1.50	4.02	0.70	80	4.6	149	B	600	285	224	270	274	330	21	157	340	24	80	M20
xvm 20-8		20000	2.20	5.93	0.69	80	4.7	185	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 30-8		30000	3.00	8.10	0.69	82	5.6	292	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 50-8		50000	4.00	10.60	0.69	82	6.0	380	B	730	420	248	440	370	520	38	240	490	35	120	M36
xvm 75-8		75000	6.50	17.10	0.68	81	5.6	510	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 100-8		100000	8.50	21.80	0.73	81	5.4	625	D	930	480	118	460	490	550	38	260	520	35	120	M36
