射频场感应传导骚扰抗扰度一体机

IEC / EN61000- 4- 6

ISO 11452- 4( BCI)

MIL- STD 461E( CS114)

● 可扩展的测试附件，如CDN，电磁耦合钳，电流注入钳，衰减器、校准套件等等

● 内置定向耦合器

- 定向耦合器是用来测量记录功率放大器输出时的前向功率值，这个测试方法在IEC 61000-4-6 Ed4. 0中

推荐采用

● 频率范围：(10k)150kHz ~ 230MHz(400 MHz)

● PC控制软件 HELIA 7-Basic（USB）

- 的灵活性，操作简便，可扩展到未来的标准要求

- 非常容易整合测量和检测系统

● 系统具有自我校准功能(发生器和CDN）

● 其他端口连接：

- 外部的万用表用来检测EUT状态

- EUT fail 功能-TTL/CMOS电平输入（停止E运行指令或者设置敏感频率点）

- 外部调谐信号

● RF信号源、功率放大器、射频电压表/功率计、三合一

● 全自动校准CDN，通过50/150 欧姆阻抗转换器和CDN对应的短路适配器

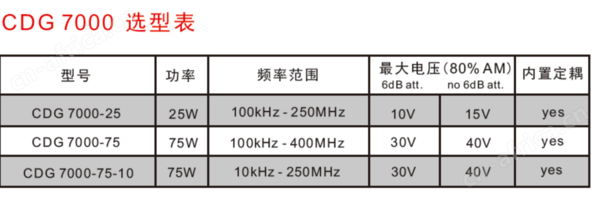

型号功率频率范围电压( 80% AM) 内置定耦

CDG 7000 选型表
