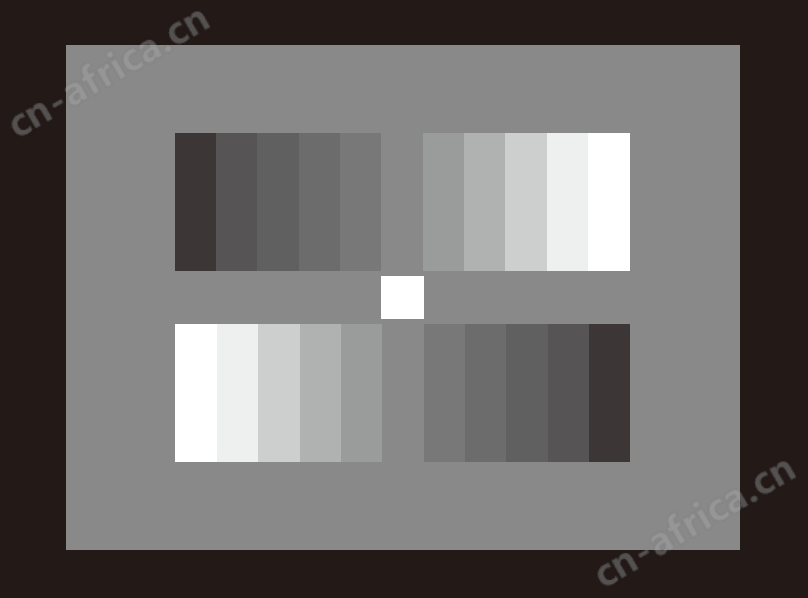

SineImage灰度测试卡简介

灰度测试卡可以测试噪声，动态范围，对比度，曝光的准确性，镜头眩光等参数。该灰度测试卡配合台式灯箱（请参考摄像头测试标准光源箱）或者挂墙壁使用，用于各种摄像头，相机等测试。

灰阶参数表

两个灰阶条中间的白色区域的密度为D=0.05(反射率=89%)。

11阶反射式灰阶测试卡有种，(γ=1.0) 或 (γ=0.45)

以下(γ=1.0)是反射率及灰阶密度值：

以下(γ=0.45)是反射率及灰阶密度值：

使用推荐:

调整光圈直至最亮方块在波形监控器达到99%视频信号。用一个具有ITU BT.709标准的校正的摄像机，最黑方块会达到10%的信号水平。

反射式测试卡的生产工艺允许的印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

SineImage灰度测试卡有透射与反射式可选，有效图像尺寸240*180mm  240*135mm  280*210mm  280*157.5mm等等，亦可定制尺寸。
