动态范围测试卡简介

动态范围测试卡是手机工程师、芯片工程师、测试工程师、光学工程师测试手机与数码相机摄像头性能标板测试卡，可以测试动态范围，噪点，SNR等参数。

SineImage动态范围测试卡符合ISO15739标准，用于测试成像系统的噪点和动态范围，密度规定源于ISO14524准则。甚至可用于测试不带手动曝光控制装置的TTL自动曝光照相机。

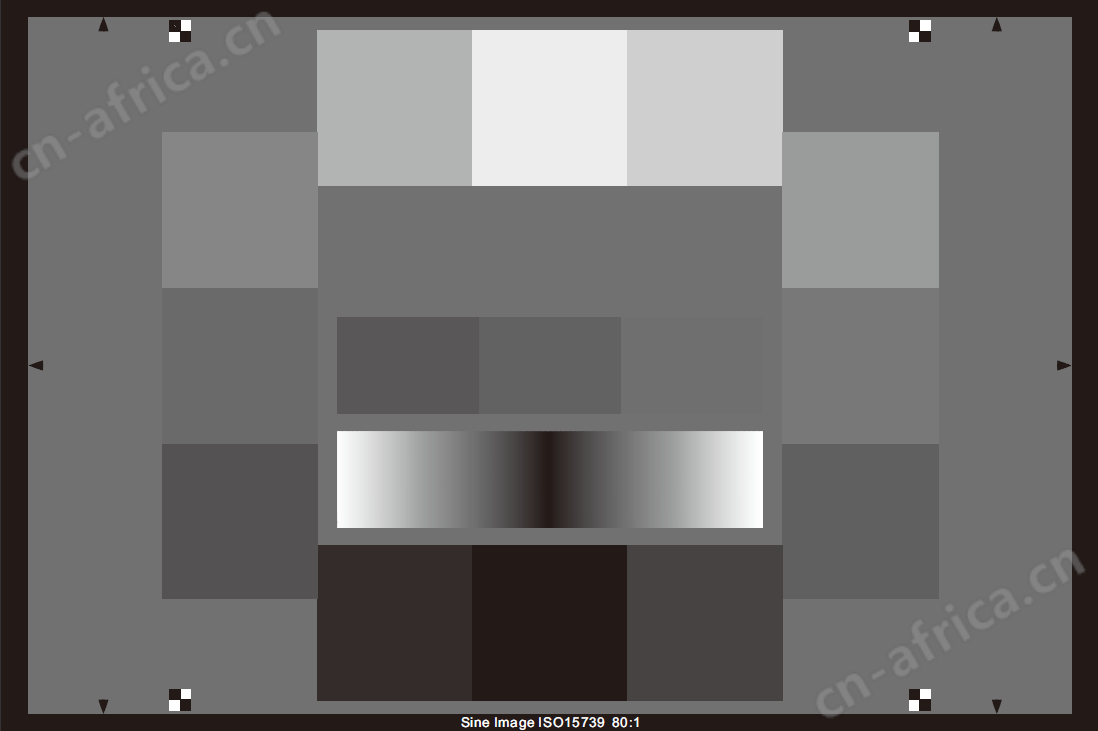

12阶密度不一样的方块（从第1阶黑色至第12阶白色）围成一个圈。另外三个不同密度方块位于中间，用于基本噪声测量。6组倾斜调制棒用于测量高频噪声测量。调制棒的密度等于第6阶和第7阶的密度。

内部下方有用于在不同密度等级上检测噪声水平的渐变式密度条。

动态范围测试卡尺寸

有效图像尺寸：

100×178mm

200×356mm

400×711mm

135×240mm

158×280mm

不同亮度范围的目标光学密度值：

低对比20：1/40：1

标准对比：80：1

高对比：160：1

SineImage动态范围测试卡有反射式和透射式可供选择，透射式测试卡全部取原值的一半（常规屏幕200 ldpi）。也可提供个性化定制服务！
