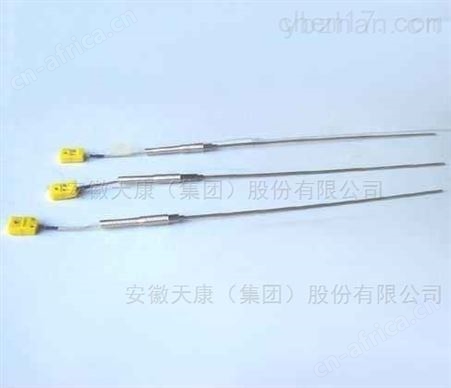

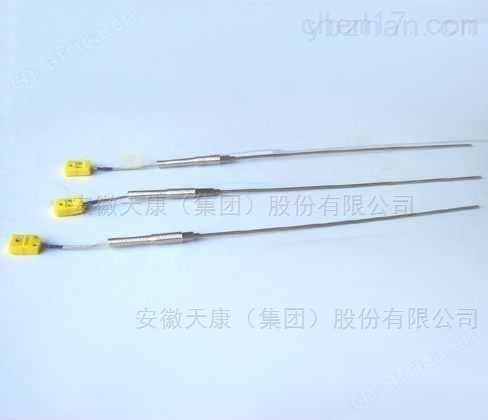

微型热电偶概述

铠微型热电偶可以直接测量各种生产过程中从0℃～600℃范围内的液体、蒸汽和气体介质以及固体表面的温度。微型热电偶特别适用于狭小且须弯曲场所的温度测量与控制。是化工、化纤、制药等行业*的测量温度装置。

微型热电偶技术参数

精度等级 ： I 级或 II 级 【375°以下正负1.5度为一级标准。正负2.5度为二级标准】

公称直径 ： Φ1 Φ0.5 Φ0.35【一般zui小外径】

微型热电偶基本原理

将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

微型热电偶温度补偿

由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。
