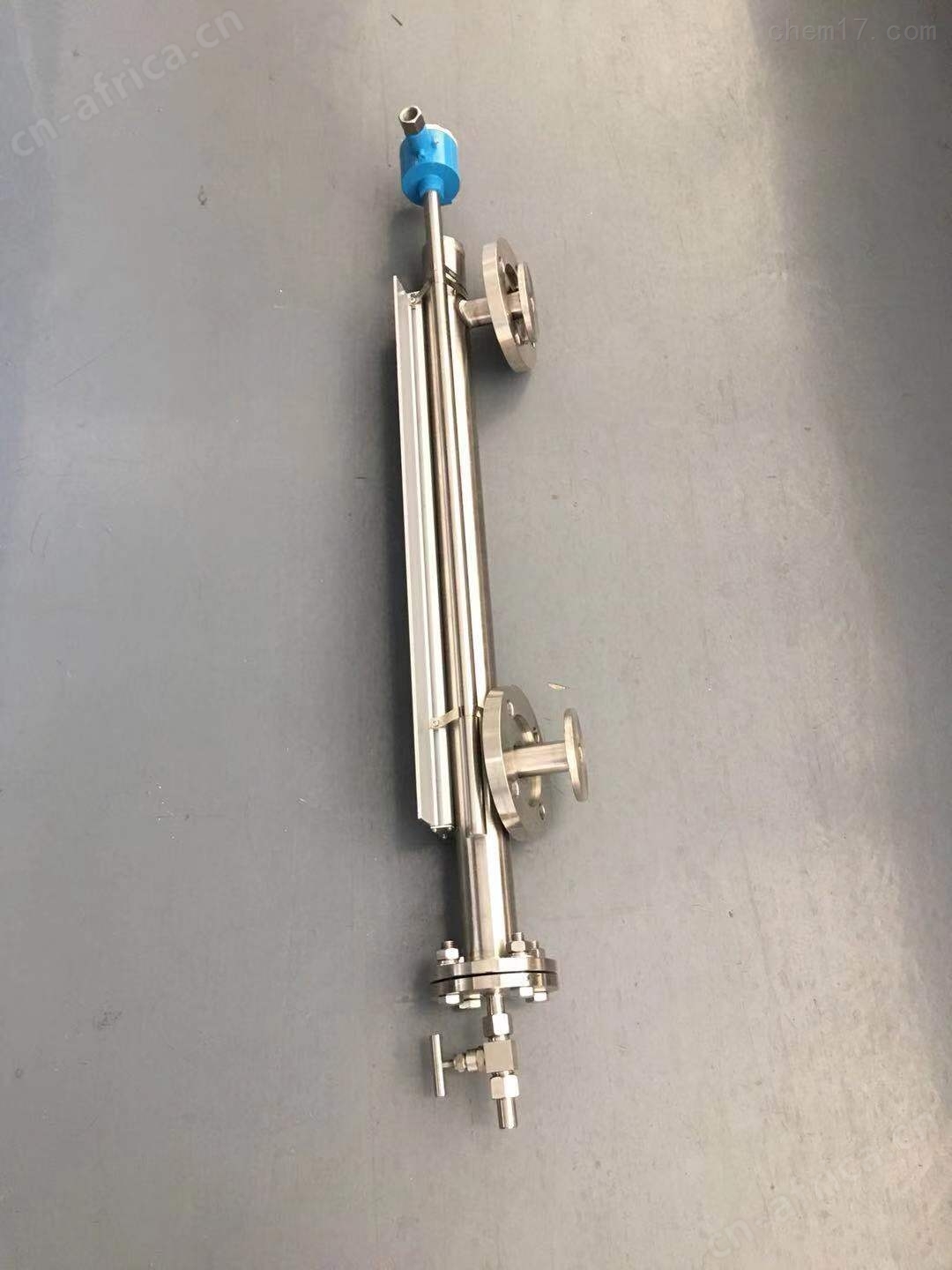

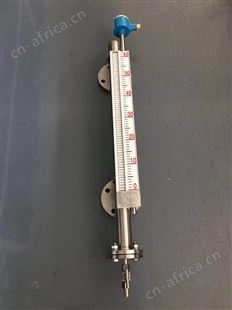

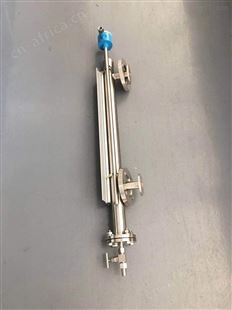

UHZ-50/C系列安徽天康磁翻板液位计可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。是本公司引进、吸收国内外同类产品，并加以消化、吸收、提高，按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。

该磁性液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观，且可配备夜光显示。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更能显示其*性。

因此，它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、*性、实用性。

结构原理

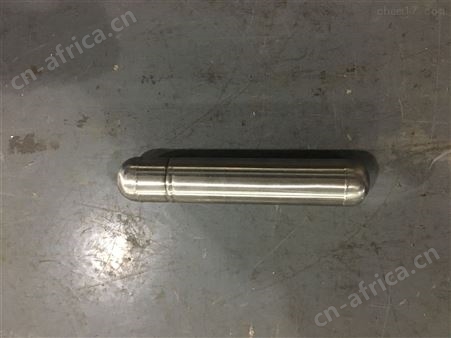

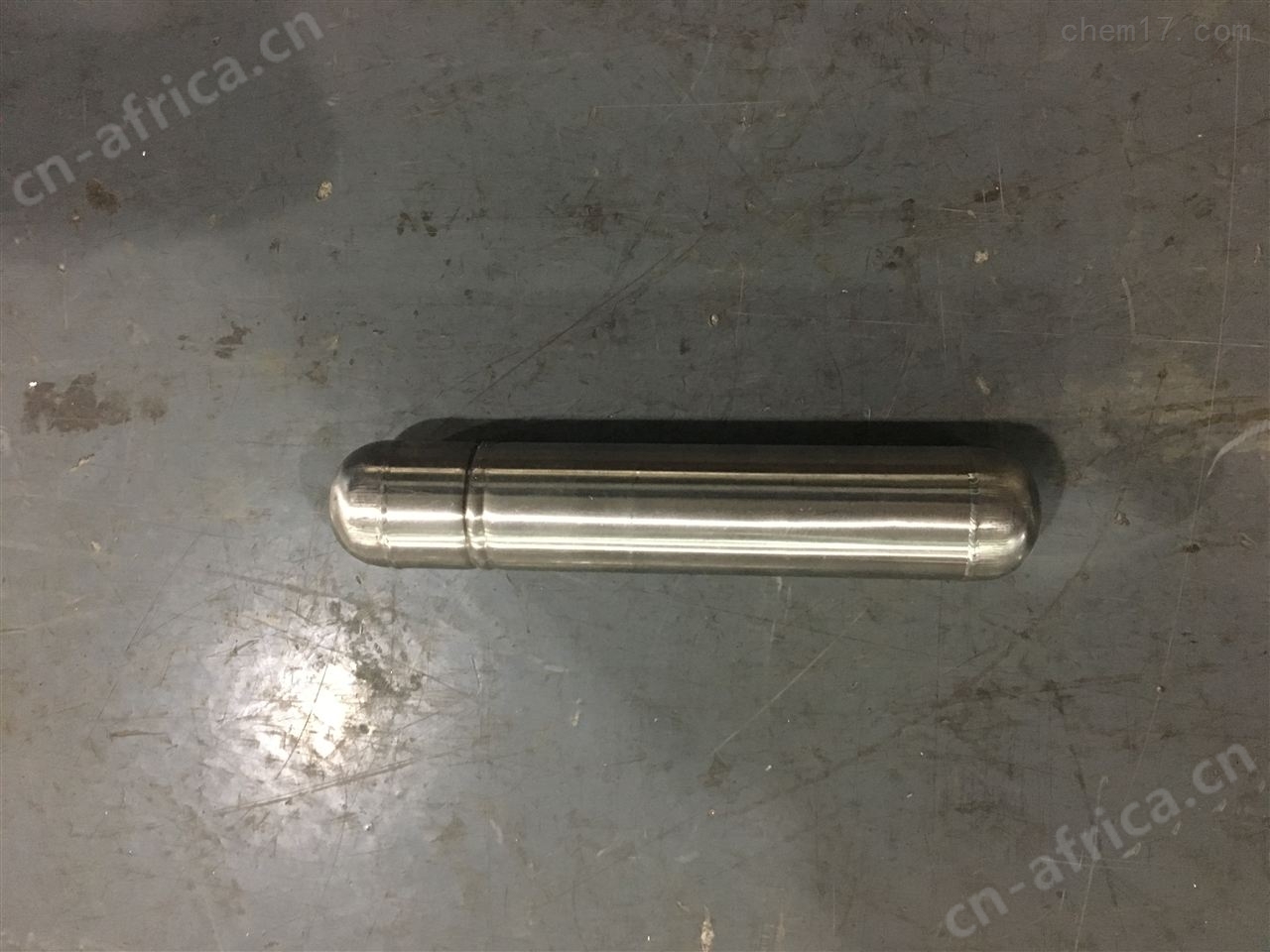

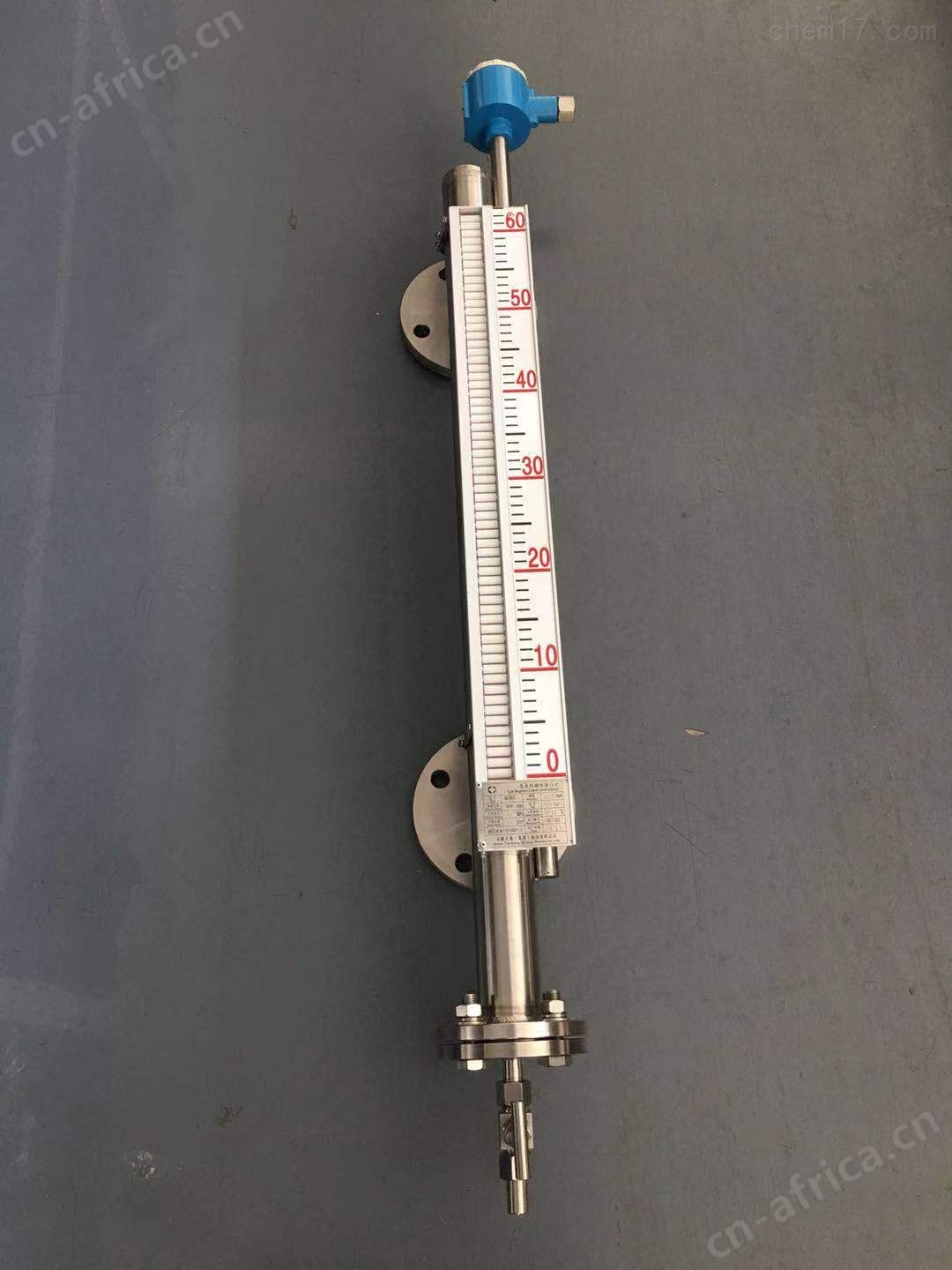

安徽天康磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红或白翻转180度，当液位上升时，翻柱有白色转为红色，当液位下降时，翻柱又红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

特点

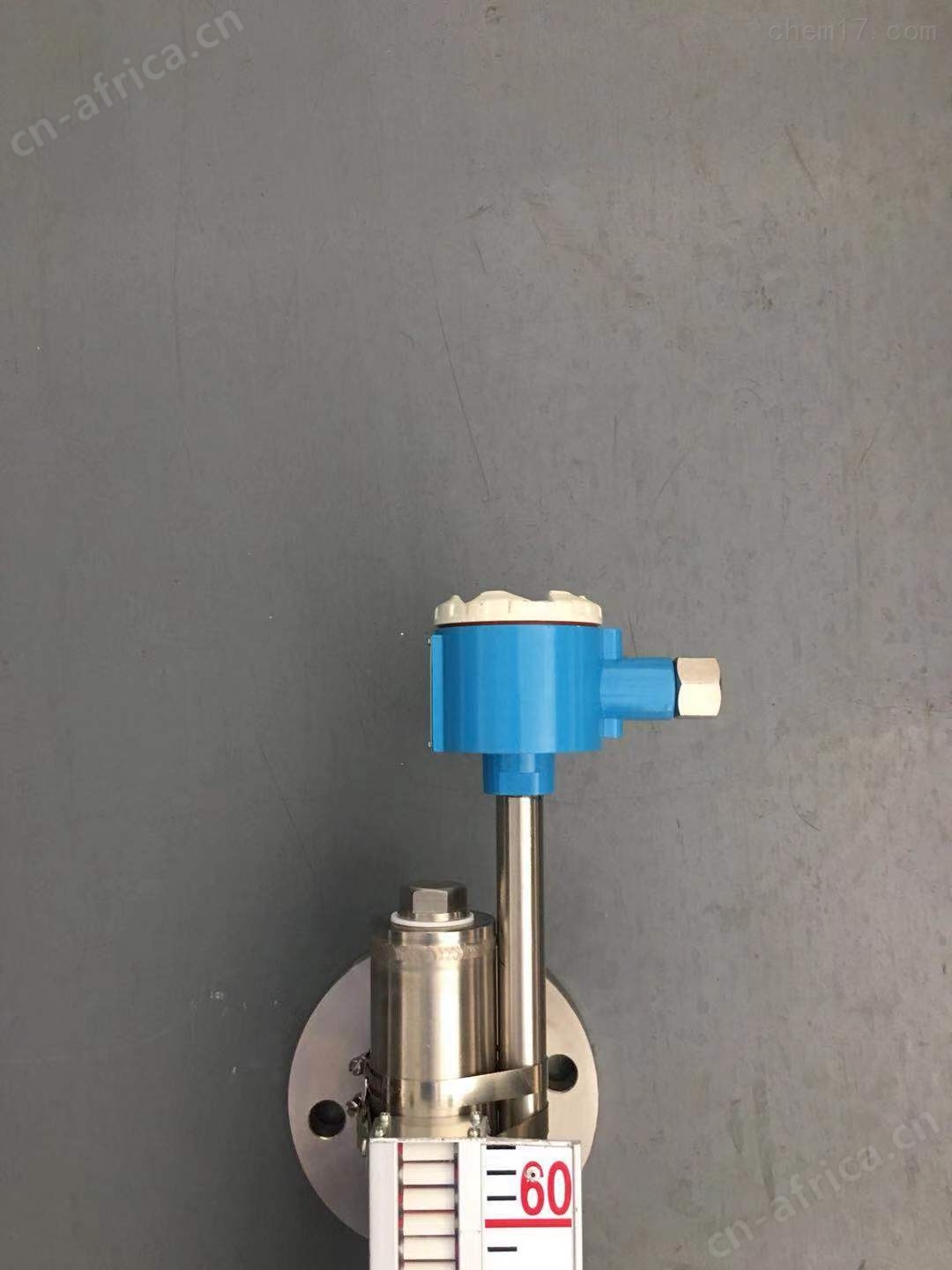

1.适合容器内液体介质的液位、界位的测量。除现场指示外，还可根据要求配远传变送器、报警开关、控制开关，检测功能齐全。

2.指示新颖，读数直观醒目，观察指示器的方向可根据用户需要改变角度。

3.测量范围大，不受贮槽高度限制。

4.指示机构与被测介质*隔离，因而密封性高，使用安全。

5.结构简单，安装方便，维护费用低。

6.耐腐蚀，无需电源，防爆。

主要技术参数

测量范围：500～20000mm 工作压力：≤6.3MPa，超高压：32.0MPa 准确度：10mm～20mm。

介质粘度：≤0.4Pa.S 介质密度：≥0.45g/cm3 介质温度：-180℃～+350℃。

连接法兰：采用HG20592-97标准，法兰尺寸：压力大小，其它标准订货时注明。
