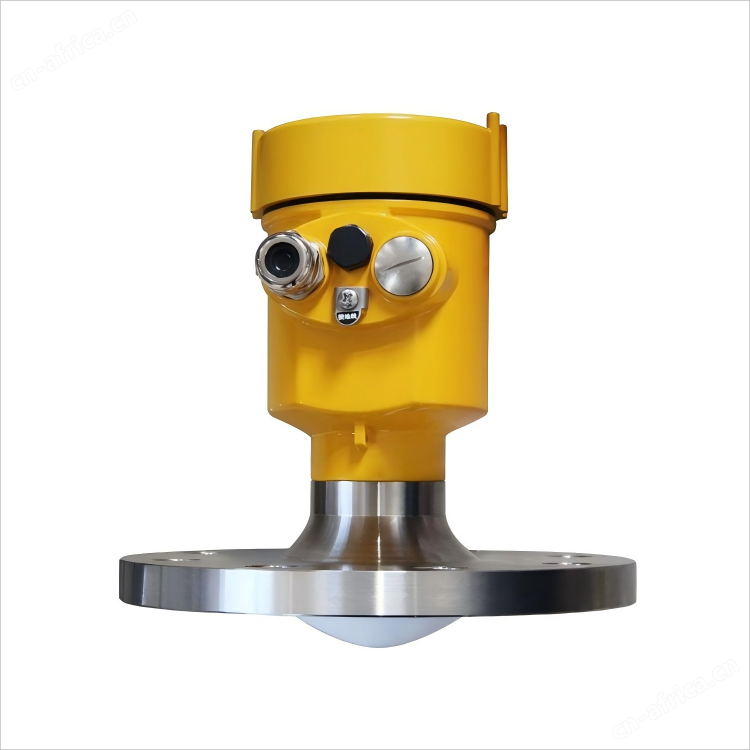

SHL3-80G调频雷达物位计价格-承德盛合智能仪器仪表有限公司

80G调频雷达物位计特点：

1. 毫米波雷达，测量精度可达±2mm，测量Z小盲区为 0.05m。

2. 更小的天线尺寸，满足了更多的工况场合测量。

3. 多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。

4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

5. 动态信号范围更大，对于低介电常数介质的测量更加稳定。

6. 多种测量模式，快速测量模式下雷达反应时间小于 1S。

主要优势

1.不受大气降水影响；

2.周围环境温度-60 摄氏度起；

3.从贮藏罐外装置；

4.物位计内天线由氟塑料透镜加热保护；

5.测量射线窄，便于安装，测量稳定；

6.物位测量准确度不受容器内温度限制；

7.蒸发作用和灰尘不会影响测量；

8.沸腾液体物位测量；

9.腐蚀性液体物位测量，无接触、无腐蚀---稳定测量；

主要技术参数

型号	SHL-FMW11	SHL-FMW12	SHL-FMW13	SHL-FMW14	SHL-FMW15	SHL-FMW21
测量范围	0.05m~30m	0.05m~35m	0. 1m~100m	0. 1m~150m	0. 1m~35m	0.3m~150m
介质	液体	液体	液体	液体	液体	固体
过程连接	G1½A	G2A 螺纹	法兰≥DN80	法兰≥DN125	法兰≥DN80	法兰≥DN80
	1½NPT 螺纹	G2A 螺纹
	法兰≥DN50	法兰≥DN65
过程温度	-40～80℃	-40～110℃	-40～110℃	-40～110℃	-40～200℃	-40～110℃
过程压力	-0. 1～0.3MPa	-0. 1～1.6MPa	-0. 1～0.3MPa	-0. 1～0.3MPa	-0. 1～2.5MPa	-0. 1～0.3MPa
无线尺寸	32mm 透镜天线	42mm 透镜天线	78mm 透镜天线	110mm 透镜天线	78mm 透镜天线	78mm 透镜天线+吹扫
无线材质	PTFE	PTFE	PTFE	PTFE	PTFE/整体填充	PTFE
精度	±2mm	±2mm	±2mm（量程在 35m 以下） ±5mm （量程在 35m—100m 间）	±2mm（量程在 35m 以下）±5mm （量程在 35m—150m 间）	±2mm	±5mm
防护等级	IP67	IP67	IP67	IP67	IP67	IP67
防爆等级	本安防爆Exia IIC T6 隔爆Exd IIC T6 Gb
中心频率	123GHz	123GHz	123GHz	123GHz	123GHz	123GHz
发射角	7 °	5 °	3°	1.5°	3 °	3 °
电源	二线制/DC24V
	四线制/DC12~24V
	四线制/AC220V
外壳	铝/塑料/不锈钢
信号输出	二线制/4...20mA/HART 协议
信号输出	四线制 4...20mA/ RS485 Modbus
电缆接口	M20×1.5
分辨率	1mm
盲区	0. 1m/0.2m/0.3m
耐震	机械震动l0m/s² , (10～150)Hz
