输入：热电偶信号
输出：直流信号(电流/电压) 概述
热电偶输入温度变送器，可将热电偶(TC)发出的直流信号隔离转换为直流信号，此产品内置冷端补偿功能，可智能组态，热电偶的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。该产品需独立供电，电源、输入、输出三端隔离。
热电偶输入温度变送器，可将热电偶(TC)发出的直流信号隔离转换为直流信号，此产品内置冷端补偿功能，可智能组态，热电偶的实际量程范围可通过计算机软件进行设定。具有断线报警功能和超出量程范围报警功能。该产品需独立供电，电源、输入、输出三端隔离。
| 输入信号类型和量程表 | ||||
| 代码 | 热电偶型号 | 测量范围 | 最小量程 | 转换精度 |
| 1 | K | -200~1370℃ | 50℃ | 0.5℃/0.1% |
| 2 | S | -50~1760℃ | 500℃ | 1.5℃/0.1% |
| 3 | E | -140~1000℃ | 50℃ | 0.5℃/0.1% |
| 4 | J | -160~1200℃ | 50℃ | 0.5℃/0.1% |
| 5 | B | 250~1800℃ | 500℃ | 1.5℃/0.1% |
| 6 | T | -200~400℃ | 50℃ | 0.5℃/0.1% |
| 7 | R | -50~1760℃ | 500℃ | 1.5℃/0.1% |
| 8 | N | -200~1300℃ | 50℃ | 0.5℃/0.1% |
| 输出参数定义 | |
| 代码 | 参数 |
| 1 | 4~20mA |
| 2 | 0~20mA |
| 3 | 0~5V |
| 4 | 0~10V |
| 5 | 1~5V |
| 6 | 0~75mV |
| 7 | ±10V |
| 8 | 用户自定义 |
| 输入阻抗 | ≥100KΩ |
|---|---|
| 负载能力 | 电流型负载电阻≤500Ω，电压型负载电流<5mA |
| 输出精度 | 0.1%F.S（典型值：0.05%F.S) |
| 适用环境 | 适用于ISA标准S71.04中定义的G3级(重度)腐蚀环境 |
| 冷端补偿 | ±1℃（补偿范围-20℃~+60℃） |
| 温度漂移系数 | 0.005%F.S/℃ |
| 环境温度系数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘电阻 | 输入与输出间、输入输出与电源间≥100MΩ（500VDC) |
| 绝缘强度 | 输入与输出间、输入输出与电源间≥2000VAC/min |

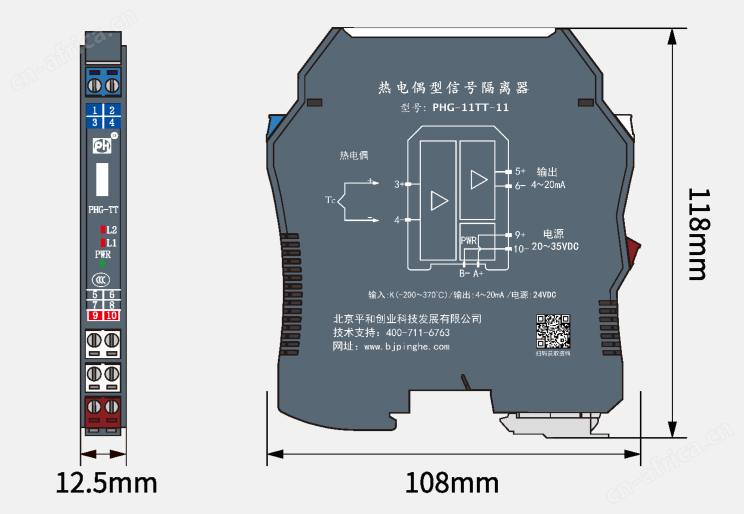

| 外形尺寸 | 厚12.5mm×宽108mm×高118mm |
| 电磁兼容性 | GB/T18268 (IEC61326-1) |
| 电源 | 20~35VDC |
| 响应时间 | <100ms |
| 电源功耗 | 电流输出<1.8W，电压输出<1W |
| 平均时间 | 80000小时 |
