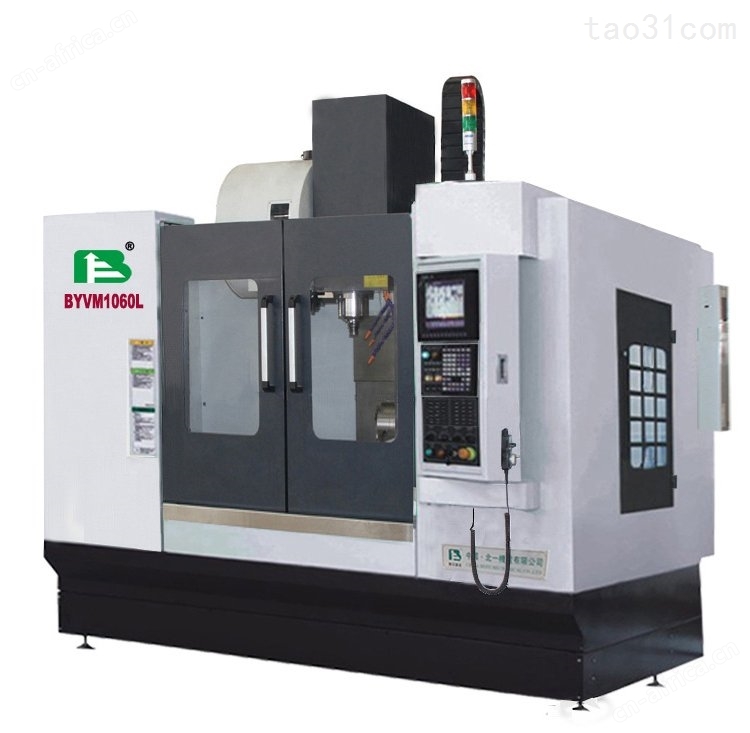

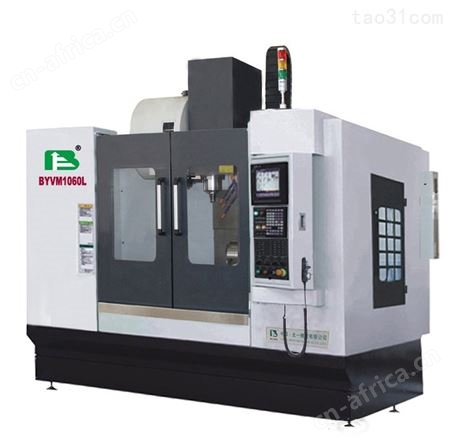

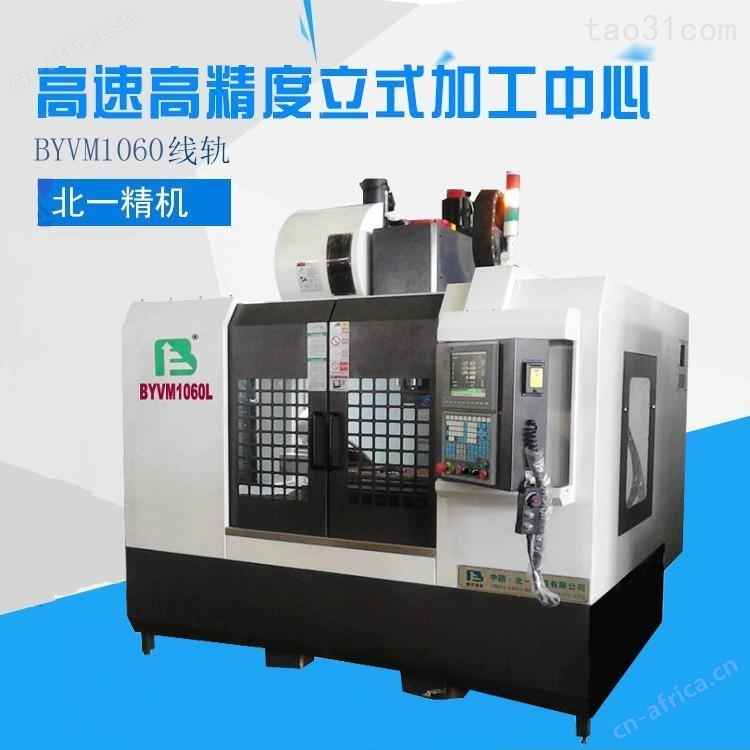

中国台湾立式加工中心BYVM1060机床结构简述 ：
本机台擅长于3D模具成型加工、适合航空、汽车零件、电极制作、电子、计算机等相关配件及医疗器材、光学仪器等紧密组件之制造加工。
机床结构简述如下:
01、铸件:对铸件进行有限元素分析(FGA), 以得 化的机台结构, 铸件具高钢性和高强度。
02、主轴 转速为6000rpm（标配）80000-12000rpm（选配）, 两种形式皆可连续24小时加工运转。
03、主轴采用整体箱结构, 输出扭矩大、传动灵敏度高。三轴采用滚珠丝杆数控驱动电机传动；三轴联动具有间隙自补偿功能, 提高了定位精度。
04、主轴采用气动松刀, 蝶簧拉紧自动拉刀装置; 整管式主轴结构配置P4级高精密度轴承, 主轴定位及刀柄自动夹紧准确可靠。
05、三轴导轨采用淬硬表面加耐磨滑动导轨副,切削抗振性好。
06、螺杆采用加大直径高精密滚珠螺杆, 它与进给电机直接连结可置与轴向中心接近切削点。
07、换刀装置换刀时气动换刀按钮,主轴向Z轴方向移动,缩 具移动距离;此方式可以简化换刀系统, 并缩短交换时间, 提高加工效率。
08、内建式吹装置可保持刀具清洁。
09、机器采用激光干涉仪精度校正, 在交货前均经精密测试, 定位和重复定位精度高、精度保持稳定、承载能力强、切削抗振性好。
10、控制系统可以选用FANUC 0I mateMD、FANUC 0IMD、 FANUCOMC、 MITSUBISHI64M 、DIMA DIMB、华中数控、广州数控等目前市场所应用系统中的任一种。
11、润滑系统：主轴前轴承采用进口高速润滑脂进行润滑, 各导轨副及滚珠丝杠通过集中自动润滑站进行自动间隙润滑。
12、采用进口旋转接头, 润滑冷却采用外循环恒温自动控制, 能有效控制主轴温升及回转精度。
13、机器采用半罩式保护罩, 机床整体结构紧凑、美观, 并能有效地防止铁屑及冷却液外溅。
以下价格为订货价格，发货前付清协议价机床款，详情咨询：
BYVM1060L加工中心机主要部件清单：
序号 | 名称 | 配置响应 | 备注（产地） |
1 | 数控操作系统 | "FANUC" | 日本 |
2 | X/Y/Z轴电机及伺服 | "FANUC" | 日本 |
3 | 主轴单元 | "普森/丹铨" | 中国台湾 |
4 | 主轴轴承 | "NSK" | 日本 |
5 | 滚珠丝杠 | "上银" | 中国台湾 |
6 | 直线导轨 | "上银" | 中国台湾 |
7 | 主轴电机皮带轮 | "德大" | 中国台湾 |
8 | 丝杠支撑轴承 | "NSK" | 日本 |
9 | 联轴器 | "R+W" | 德国 |
10 | 蝶形弹簧 | "O型弹片" | 德国 |
11 | 刀库 | "德大"圆盘式机械手16T | 中国台湾 |
12 | 松刀气缸装置 | "协清"增压缸气动浮动松刀装置 | 中国台湾 |
13 | 电器柜冷热交换机 | "波英特" | 中国台湾 |
14 | 电气强电箱电器元件 | "德力西/施耐德" | 浙江/法国 |
15 | 自动润滑系统 | "京行" | 嘉兴 台资 |
16 | 防护罩 | "引兴"伸缩不锈钢防护罩 | 中国台湾 |
17 | 气动三联体 | "亚德客" | 中国台湾 |
18 | 机床三色灯 | 24V三色警示灯 | 台资 |
机床质量保证与承诺:
■质量承诺 | 为同行业同类产品中性价比 的机床。 |
■服务承诺 | □故障响应：2小时内响应,24小时内到达用户处。 □保 固 期：整机质保壹年。 □维修期限：终身提供。 □备件提供：保证长期协助用户机床维修用的备品备件。 □其他服务承诺： 1、本公司服务工程师协助贵公司完成机床交付前地基和布线工作。 2、免费提供1人为期2周到北一机电进行专业数控技术培训，培训包括自动CAM和手动G代码编程，数控设备的使用，维修等。 3、北一机电的工程师在保修期内每季度免费为本公司提供给贵公司的设备进行一次设备维护保养工作。 4、贵公司所用北一机电的设备使用一年后，本公司免费对上述设备进行一次全面的维护检修，精度检测等。 5、北一机电每月对用户进行回访，售后服务工程师三月回访一次，及时发现解决用户在设备使用过程之中的问题。 6、北一机电工程师可为贵公司有偿提供技术支持，包括贵公司产品装夹具及工艺方案，产品加工程序的编制，以及协助贵公司完成产品的试制和加工。 7、保修期过后，对设备提供有偿终身维修技术服务。 |
