高精度 高效率 五面加工

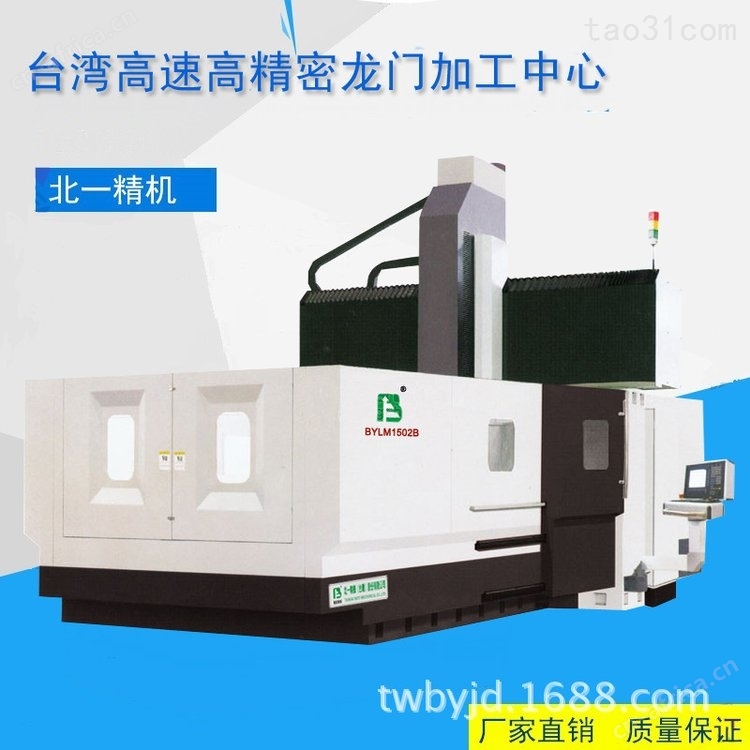

● 龙门框架式对称结构，具有高的热对称性，整机刚性高，兼具高刚性重载切削和高精密加工的综合性能；
● 丝杆、螺杆、伺服马达等主要配件均来自进口品牌，确保机床；
● Z轴采用双配重油缸，可排除不平衡力矩产生，确保Z轴高速进给的平滑性以及长时间加工精度；
● 齿轮箱顶置，增大深腔加工行程，减少主轴热延伸，确保加工精度与重切削能力；
● 铸件一体式排屑槽，保证排屑顺畅，有效节约加工空间；
● 全自动头仓系统，配各种型式附加铣头，提高机床的加工效率，实现轻松换刀，同时可提供自动五面体和立卧双输出五面体机型，满足客户各种加工需求。
● 针对不同精密度的加工要求，各坐标轴可选配Heidenhain/Fagor精密光栅尺，实现机床各坐标轴全闭环控制。

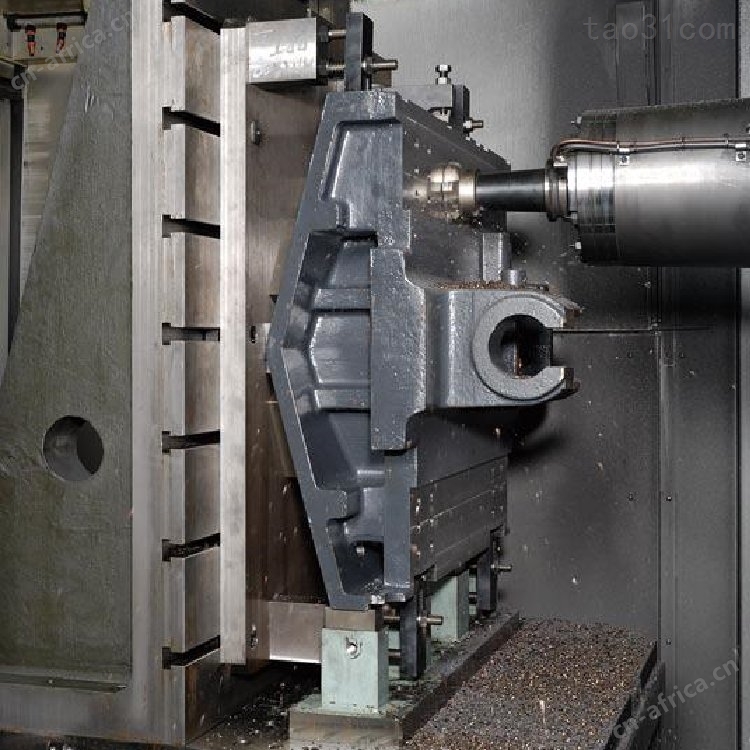

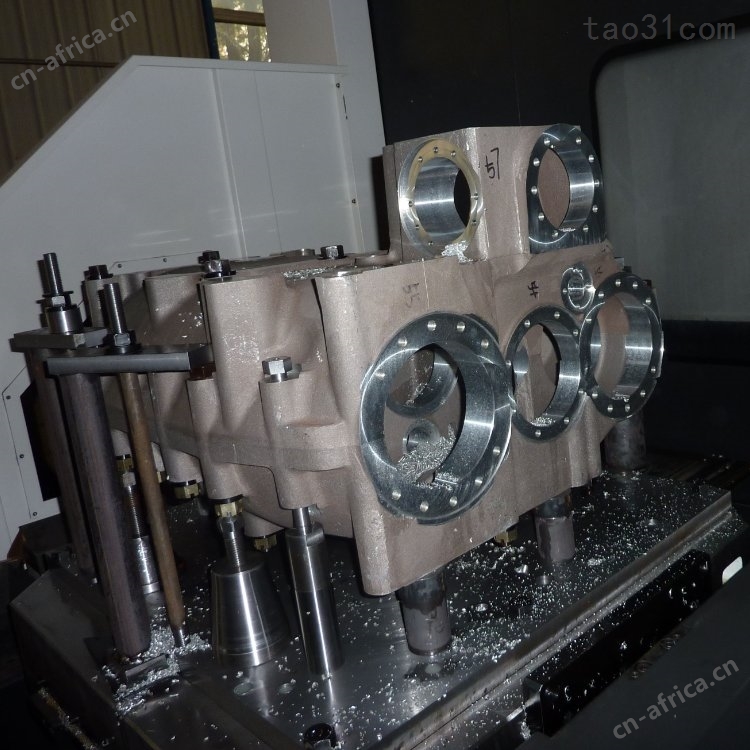

BY系列龙门加工中心主要适用于航空、航天、汽车、、能源、信息、模具等行业的零件加工，以加工黑色和有色金属中小型复杂零件为对象，具有高刚性、高精度、高柔性、环保等特点。
名称 | BYLM-1613 | BYLM2015 | BYLM3020 | |
工作台面尺寸（长宽）（mm） | 17001200 | 20001300 | 30001700 | |
T型槽（数目-尺寸间距） | 7-22160 | 9-18150 | 9-22160 | |
负荷上限（kg) | 4000 | 6000 | 10000 | |
工作台移动方向行程（X轴） | 2200 | 2000 | 3000 | |
主轴滑座移动方向行程（Y轴） | 1500 | 1500 | 2000 | |
主轴上下移动方向行程（Z轴） | 800 | 800 | 900（可加高200） | |
主轴鼻端至台面距离（mm） | 175-975 | 190-990 | 250-1150 | |
龙门宽度（mm) | 1400 | 1520 | 2000 | |
Z轴配重 | 油压+氮气平衡 | 油压+氮气平衡 | 油压+氮气平衡 | |
方滑枕截面（mm) | 350350 | 350350 | 350350 | |
主轴转速（rpm） | 6000 | 6000 | 6000 | |
主轴规格 | BT50 | BT50 | BT50 | |
主轴直径（mm） | Φ190 | Φ190 | Φ190 | |
主轴（传动比） | 齿轮箱式 1:1/1:5.640625 | 齿轮箱式1:1/1:5.640625 | 齿轮箱式1:1/1:5.640625 | |
三轴切削进给速率（mm/min） | 10-10000 | 10-10000 | 10-10000 | |
三轴快速移动（m/min) | 24/16/16 | 20/16/16 | 20/16/16 | |
定位精度X/Y/Z（mm） | 无光栅尺 | 0.025/0.025/0.020 | 0.030/0.025/0.020 | 0.030/0.025/0.020 |
有光栅尺 | 0.015/0.015/0.010 | 0.018/0.015/0.010 | 0.018/0.015/0.010 | |
重复定位精度X/Y/Z（mm) | 无光栅尺 | 0.011/0.011/0.010 | 0.015/0.011/0.010 | 0.015/0.011/0.010 |
有光栅尺 | 0.009/0.009/0.008 | 0.011/0.009/0.008 | 0.011/0.009/0.008 | |
系统 | FANUC 0I-MF | FANUC 0I-MF | FANUC 0I-MF | |
主轴驱动马达（连续/30分钟） | 11/15 | 15/18.5 | 15/18.5 | |
长宽高（mm） | 620044004600 | 700044004600 | 800048004600 | |
整机重量（大约）（kg) | 15000 | 20000 | 25000 | |
