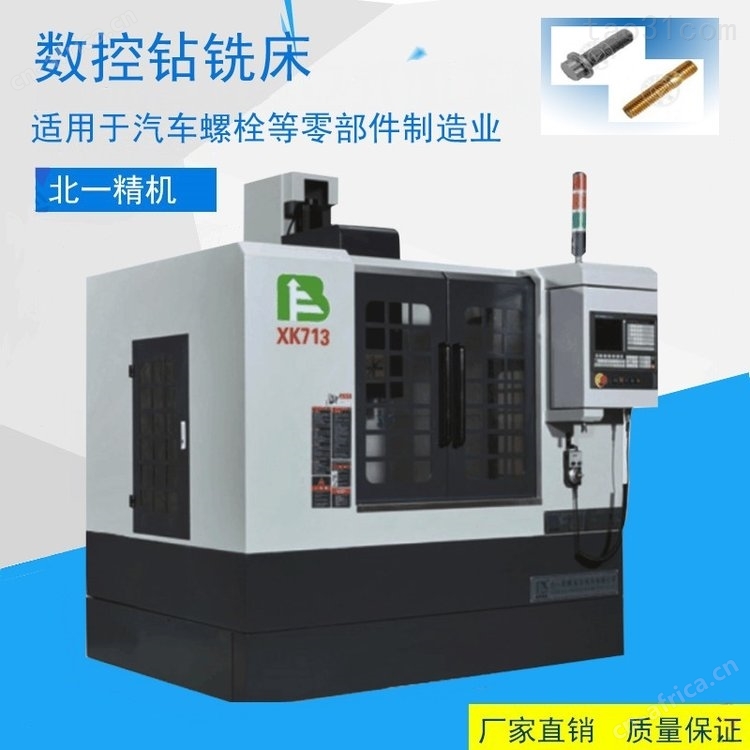

1、立式数控铣床XK713及XK713D技术参数：
型号 | XK713 （无级变速） | XK713D （无级变速） |
工作台面mm | 800×320 | 800×320 |
行程mm | 500300360 | 500300360 |
主轴端与工作台距离mm | 400 | 400 |
主轴中心线与立柱距离mm | 300 | 300 |
主轴锥孔 | BT40 | BT40 |
主轴转速rpm | 150-6000 | |
机械减速比 | 1：2/1：1 | 1：2/1：1 |
扭矩N.M | 40/20 | 40/20 |
主电机功率KW | 3.0 | 4.0 |
换刀方式 | 气动换刀 | 气动换刀 |
最小设定单位伺服) mm | 0.001 | 0.01/0.001 |
驱动电机（扭矩或功率）N.M/KW | 1KW | 1KW |
丝杆种类 | 滚珠丝杆3206 | 滚珠丝杆3206 |
适用范围 | 高速钻铣 | 高速钻铣 |
机床重量Kg | 2000 | 2500 |
外形尺寸 | 200020002100 | 200020002100 |
2、高刚性模具硬轨机立式数控铣床系列XK713可标准附件
1）气动拉刀装置 2）全封闭防护罩 3）自动润滑系统 4）冷却系统 5）照明系统 6）调整垫铁
7）技术手册 8）电子手轮
3、机床主要部件清单：
序号 | 名称 | 配置响应 | 备注（产地） |
1 | 数控系统 | 广数 | 广东 |
2 | 电机 | 米格 | 浙江 |
3 | 主轴轴芯 | "丹铨" | 中国台湾 |
4 | 主轴轴承 | "NSK" | 日本 |
5 | 滚珠丝杠 | "银泰" | 中国台湾 |
6 | 丝杠支撑轴承 | "NSK" | 日本 |
7 | 精密锁紧螺母 | "盈锡" | 中国台湾 |
8 | 皮带 | UNITTA | 日本 |
9 | 无间隙联轴器 | "R&W" | 德国 |
10 | 自动润滑系统 | "工艺" | 南京 |
11 | 强电箱电器元件 | "施耐德、德力西" | 法国 |
12 | 气动元件 | "亚德客" | 中国台湾 |
13 | 行程开关 | "北京机床电器" | 北京 |
14 | 导轨防护 | 不锈钢防护罩 | 国内品牌 |
15 | 机床照明灯 | 110V 防水机床专用照明灯 | 国内品牌 |
4、随机文件
序号 | 名称 | 单位 | 数量 |
1 | 机床垫铁 | 件 | 随机 |
2 | 地脚螺钉 | 件 | 随机 |
3 | 工具箱 | 件 | 随机 |
4 | 冲屑工具 | 套 | 1 |
5 | 合格证明书 | 份 | 1 |
6 | 使用说明书 | 份 | 1 |
7 | 系统操作编程说明书 | 份 | 1 |
8 | 操作维护说明书 | 份 | 1 |
9 | 机床精度检验证书 | 份 | 1 |
10 | 机床0部件清册 | 份 | 0 |
：
序号 | 名称 | 规格及型号 | 单位 | 数量 | 备注 |
1 | 主机 | XK713 | 台 | 1 | 北1 |
2 | 平口钳 | 选配 | |||
3 | 铣夹头 | 套 | 1 | ||
4 | 防震垫铁 | 副 | 4 | ||
5 | 月牙扳手 | 只 | 1 | ||
6 | BT40/莫氏4#刀柄 | BT40 | 只 | 1 | |
7 | BT40刀柄拉钉 | 只 | 1 | ||
8 | 控制系统 | GSK980MDc | 套 | 1 | |
9 | F1型精密镗刀 | 选配 | |||
10 | 数控分度头 | 选配 | |||
11 | 刀库 | 选配 | |||
12 | 螺丝刀 | 把 | 4 | ||
13 | 开口扳手 | 32-36 | 只 | 1 | |
14 | 内6角扳手 | 套 | 1 | ||
15 | 活动扳手 | 只 | 1 | ||
16 | |||||
随机文本资料 | |||||
18 | 机床使用说明书 （线路图） | XK713 | 份 | 1 | |
19 | 合格证明书 | XK713 | 份 | 1 | |
20 | 装箱单 | XK713 | 份 | 1 | |
21 | 数控系统说明书 | GSK980MDc | 本 | 1 | |
22 | 变频器说明书 | J310 | 本 | 1 | |
23 | 数控分度头说明书 | 选配 | |||
24 | 驱动器说明书 | DY3F | 本 | 1 | |
25 | 刀库说明书 | 选配 | |||
