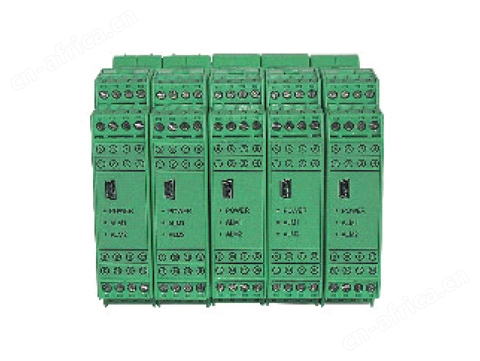

◆概 述
输入单路或双路热电阻、热电偶信号，变送输出隔离的单路、双路三路的线性的电流或电压信号。在输入、输出和电源之间提供了电气隔离。
◆特 点
● 对输入信号中的高、低频干扰信号提供硬件和软件上的抑制和处理。
● 在大功率变频控制系统体能保持可靠性能。
● 专用芯片的强大功能对信号进行数字化自动/手动调校，无须辅助外部零点和满度电位器，自动动态校准零点，同时对信号进行自动补偿。
● 通过通讯和JD-1001操作器连接，可在线观测输入输出值。
◆显 示
五芯通讯接口
用于通过专用数据线和HZBC-1001操作器通讯连接
Power：电源状态指示灯（通电长亮）
通讯状态指示灯（通讯闪烁）
故障状态指示灯（故障闪烁）
ALM1：路报警，满足报警条件时，指示灯长亮
ALM2：第二路报警，满足报警条件时，指示灯长亮
输入输出信号故障状态下，指示灯闪烁。
◆主要技术指标
系统准确度：±0.2%×F·S/℃
温度漂移：≤0.0015% F·S/℃
工作温度：工业级标准 -10～+55℃
输入阻抗：电源：100Ω；电压：500KΩ
电流输出允许外接的负载阻抗：4～20mA输出时≤500Ω；0～10mA输出时≤1KΩ，需要更大的负载请另附说明。
电压输出时的内部阻抗：250Ω±1KΩ
输入/输出/电源/通讯/双路间绝缘强度：≥2500V.ac
储运环境温度:-40～+80℃
供电电源：交流：AC 85V～260V
直流：DC 18V～36V（反接保护）
通讯接口：RS232或RS485
外形尺寸：宽×高×深（mm）：22.5×100×115
净 重：170～220g
◆选型方法
| 型 谱 | 说 明 | |||||
| OW-SG | | | | | | 智能温度变送器 |
| 输入 | S | | 热电阻 | |||
| D | 热电偶 | |||||
| 路输出 | | C1 | | 4～20mA | ||
| C2 | 1～5V | |||||
| C3 | 0～10mA | |||||
| C4 | 0～5V | |||||
| 第二路输出 | | D1 | | 4～20mA | ||
| D2 | 1～5V | |||||
| D3 | 0～10mA | |||||
| D4 | 0～5V | |||||
| 第三路输出 | | 1 | | 4～20mA | ||
| 2 | 1～5V | |||||
| 3 | 0～10mA | |||||
| 4 | 0～5V | |||||
| 供电方式 | | D | 直流24V | |||
| | 默认交流220V | |||||
请写明输出非线性信号的信号类型
热电偶：K、E、S、B、J、R、N
热电阻：Pt100、Cu100、Cu50、BA1、BA2、G型
若不在以上范围需另行订制
说明：1、单回路输入最多可以有三路输出，双回路输入可任意设定对应的输出；
2、如有需要，也可支持双输入对应双输出最多对应三输出。但请在订购时说明。
