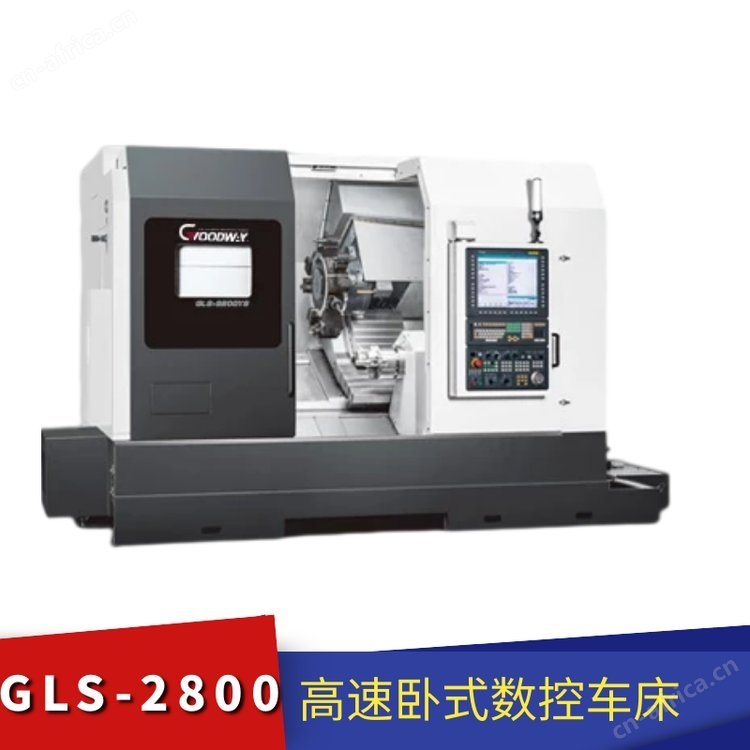

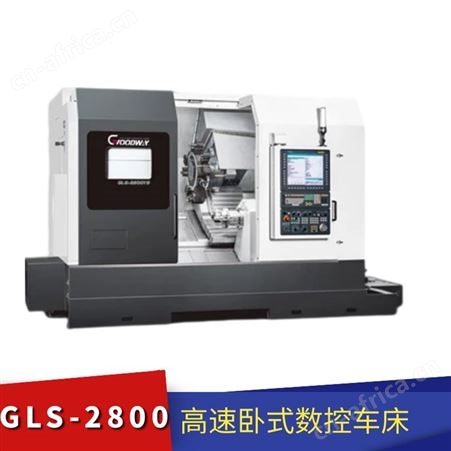

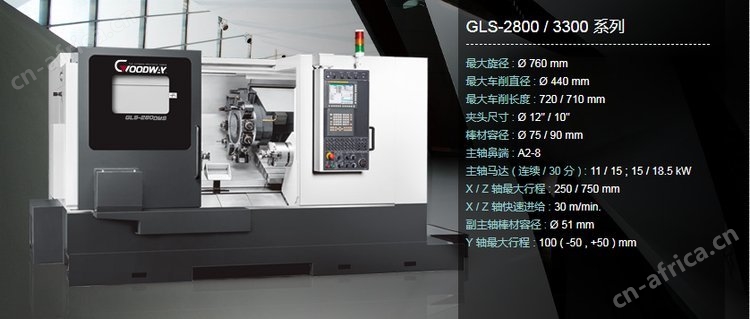

高速 CNC 车削中心
结合的工具机科技与元件，程泰 GLS-2800 / GLS-3300 系列高速 CNC 车削中心，以高线性滑轨设计为基础，结合大孔径、大马力、快速切削等特性，提供您超越同级机种的生产解决方案。此外，本系列另可选配动力刀塔、C 轴、Y 轴、副主轴等复合化功能，以及程泰 G.LINC 350 智能化系统与多样化的自动化周边设备。系列机型，可轻易达成您今日以及未来的各种加工需求。

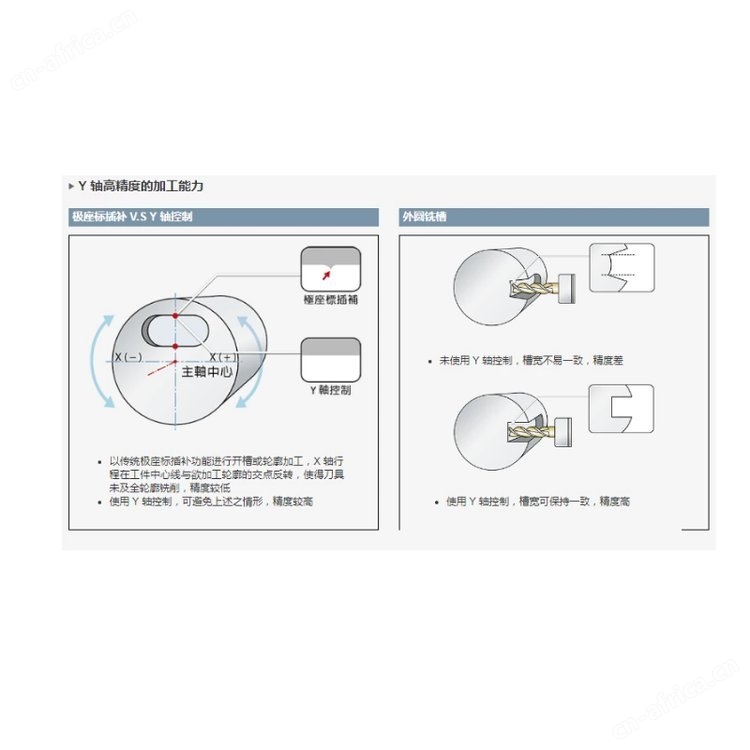

选配动力刀塔、C 轴、Y 轴与副主轴等复合化功能，使得本系列可在同一机台内进行车、铣、钻、攻牙与偏心铣削。加工能力等同整合两台车床与铣床。大幅节省加工时间与作业人力，并避免因为工件在机器间移动所产生的误差。

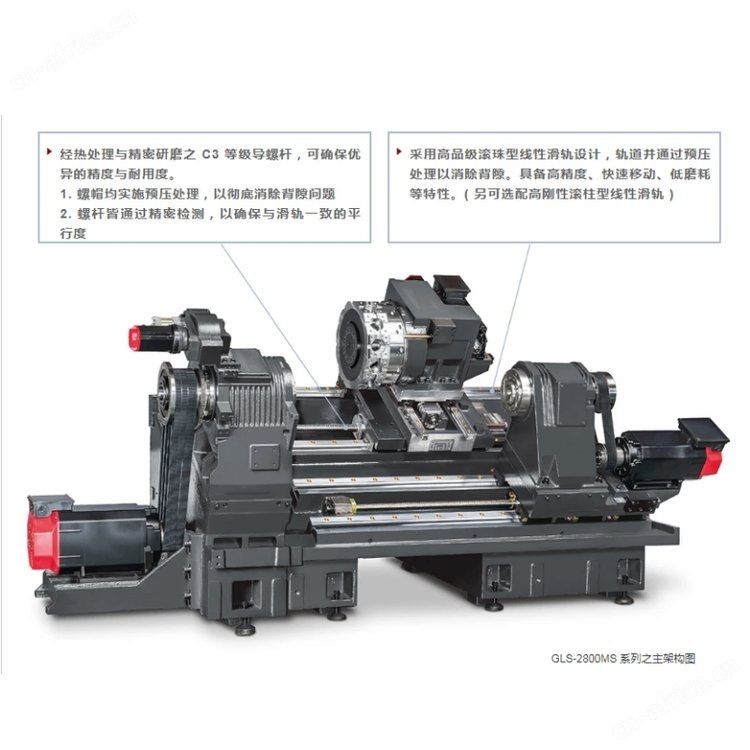

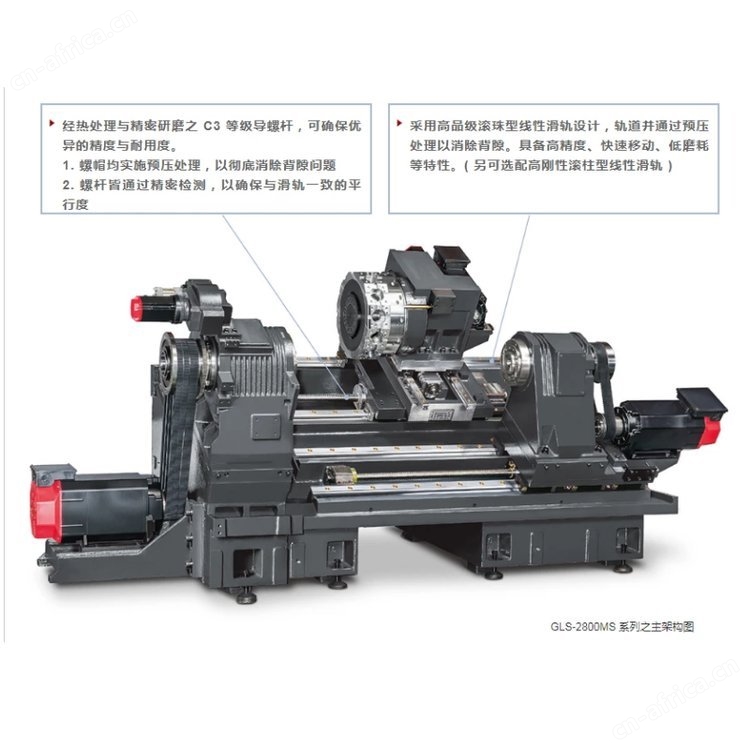

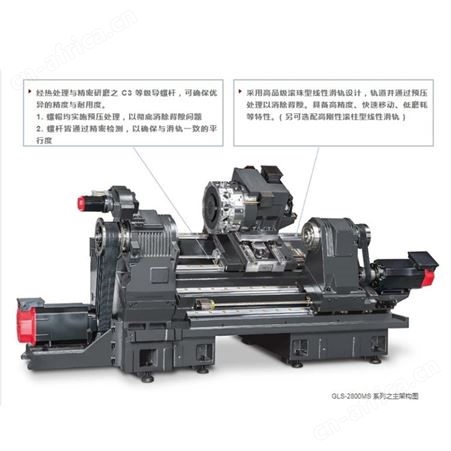

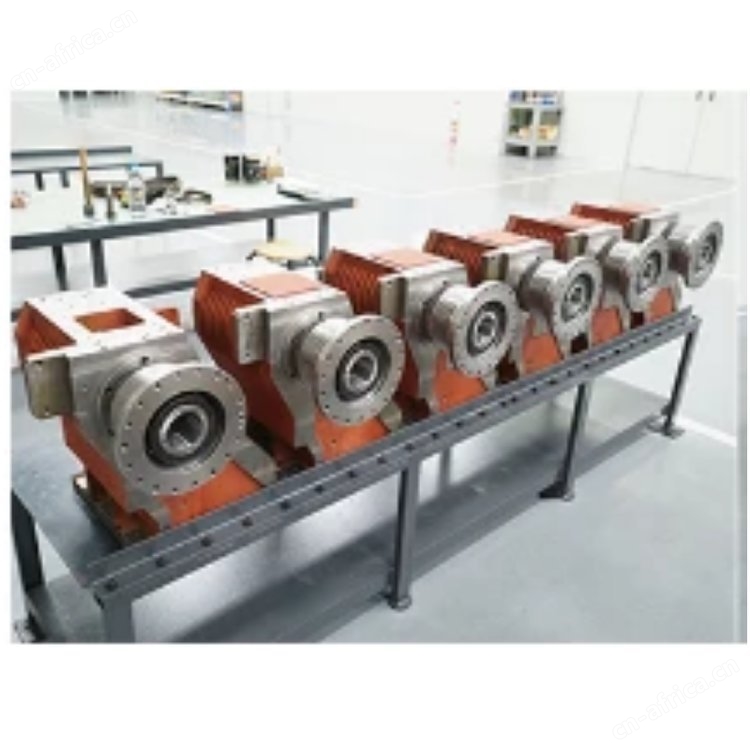

高强度结构
主要机台构件整合为一强固基础，低重心机身及 30˚ 正斜床设计提供机头，刀塔及尾座稳固的基座。
具高效能肋之底座不仅是一体铸造成型，而且采用高张力米汉纳铸铁，并加上热流平衡设计，能提供较大的防震阻尼并降低变形量，使得机台不但而且具有特别突出的性能表现。
所有铸件结构皆运用有限元素分析 ( FEM ) 进行优化设计，可有效降低结构受力之变形量，强化整机刚性，确保稳定的定位与重复精度。

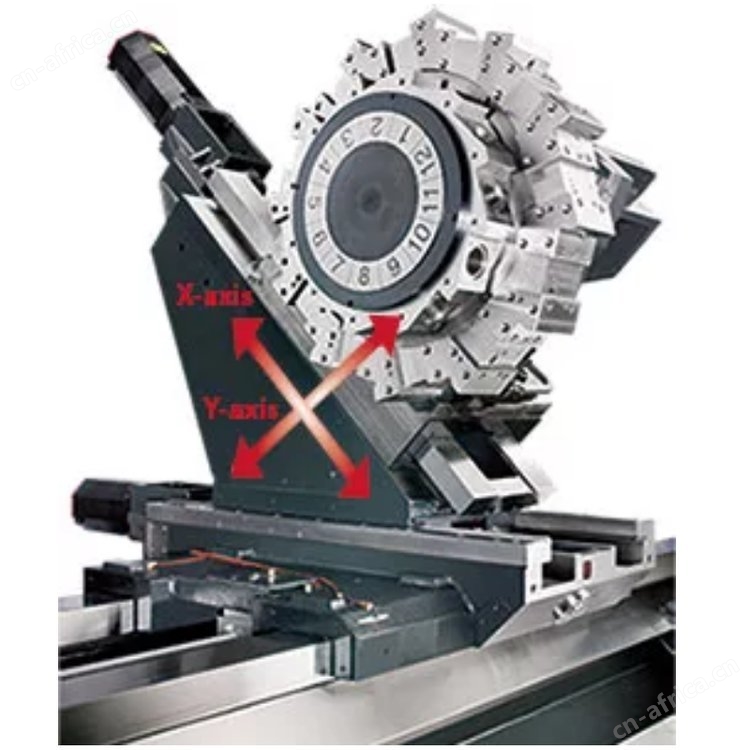

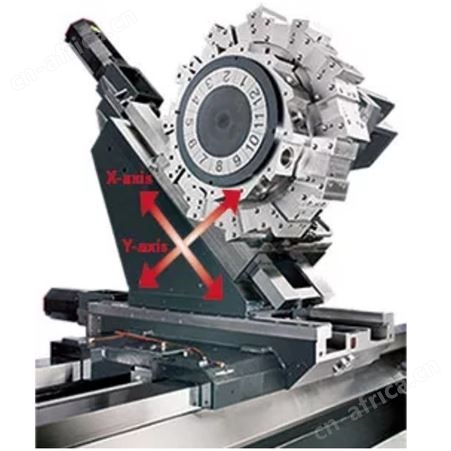

X 轴及 Z 轴皆由高规格 FANUC α i 系列值伺服马达驱动，能以较快速的加减速运动且提供强大的推力，大幅缩短切削循环的时间
| 重要诸元 | |||
| 旋径 | Ø 760 mm | ||
| 床鞍盖上旋径 | Ø 440 mm | ||
| 车削直径 | Ø 440 mm | ||
| 标准车削直径 | Ø 254 mm | ||
| 车削长度 | 720 mm | ||
| 油压夹头 | Ø 10" | ||

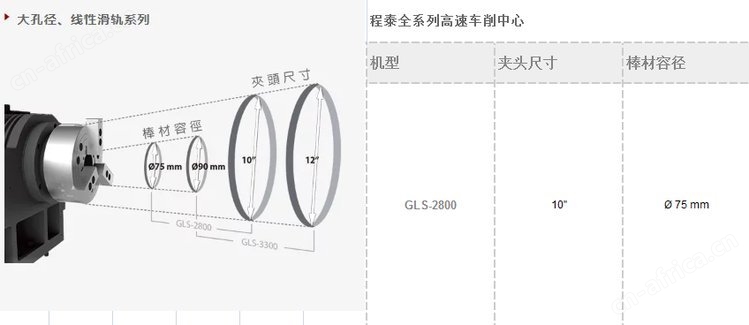

| 棒材容径 | Ø 75 mm | ||
| 主轴 | |||
| 主轴通孔径 | Ø 90 mm | ||
| 主轴轴承直径 | Ø 130 mm | ||
| 液压缸径 | Ø 10" | ||
| 主轴鼻端 | A2-8 | ||
| 主轴马达功率 | 高速 | 11 / 15 kW | |
| ( 连续 / 30 分 ) | 低速 | 7.5 / 15 kW | |
| 马达全马力输出转速 | 750 rpm | ||
| 主轴传动方式 | 直接皮带传动 | ||
| 主轴驱动比 | 07:12 | ||
| 主轴转速 | 3,500 rpm | ||
| 主轴全马力输出转速 | 438 rpm | ||
| Cs-轴 ( 选用 ) | |||
| Cs 轴马达 | FANUC AC 伺服马达 | ||
| 小主轴定位精度 | ± 0.001° | ||
| 动态精度 | ± 0.02° | ||
| GLS-2800 / 3300 系列 | |||
| 尾座 ( 选用 ) | |||
| 心轴内锥孔 | MT #4 ( 活动顶针 ) | ||
| 心轴直径 / 行程 | Ø 70 mm / 150 mm | ||
| 尾座本体行程 | 600 mm | ||
| 可程式控制心轴 / 尾座本体 | 是 / 是 | ||
| 尾座本体移动方式 | 床鞍带动 | ||
| 精度 / 一般性规格 | |||
| 重覆精度 | ± 0.003 mm | ||
| 定位精度 | 0.01 mm | ||
| 标准控制器 | FANUC Oi -TF ( 选配 31i ) | ||
| 电压 / 功率需求 | AC 200 / 220 +10% to -15% 3 相 / 30 kVA | ||
| 油压箱容量 | 30 L | ||
| 冷却水箱容量 | 350 L | ||
| 冷却液帮浦 / 水压 | 0.5 kW ( 3/4 HP , 60 Hz ) rated at 3 bar ( 43.5 PSI ) | ||
| 机器重量 | 6,000 kg / Y 轴机型 : 6,500 kg | ||
| 外观 ( 长 x 宽 x 高 ) | 3,350 x 2,100 x 1,905 mm | ||
| Y 轴机型 : 3,350 x 2,100 x 2,255 mm | |||
