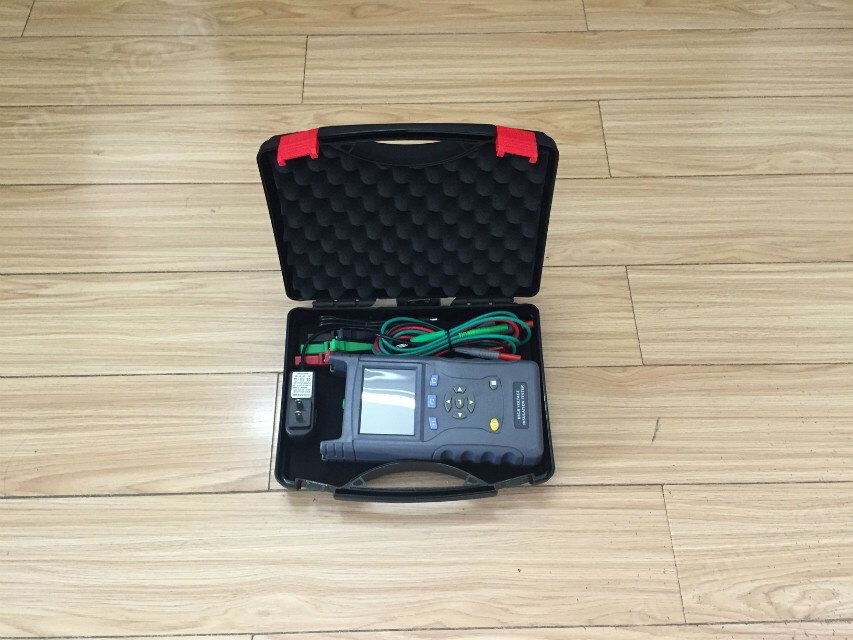

上海手持式局部放电测试仪

1．局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极*）。
2.电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3.视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。
4．时间窗(门单元)是为防止大于局部放电的干扰信号进入峰值检波电路而设计的一种电路装置。因在实际试验时，尤其是在现场做试验时，不可避免地会引入一些干扰，所以，时间窗的使用更显得重要。

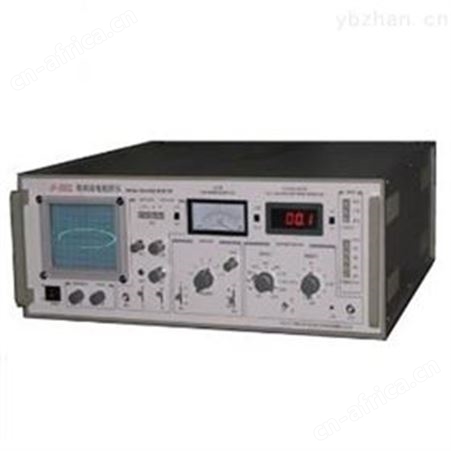

时间窗的工作原理是把椭圆扫描时基分成导通(加亮区域)和截止(未加亮区域)两部分,通过改变时间窗的位置和宽度将放电脉冲置于导通(加亮区域)，干扰脉冲置于截止(未加亮区域)，此时仪表读数即为放电脉冲数值，而干扰则不论大小，皆不会影响放电脉冲数值。

注意事项：

1. 在试验开始加压以前，试验人员必须详细而全面地检查一遍线路，以免线路接错。测试仪器处的接地线是否与接地体牢固连接，若连接不牢或在准备工作时掐头去尾线被脚踢断上海手持式局部放电测试仪

2．对于连接线应避免将*暴露在外，防止*电晕放电，尤其对于电压等级较高的局部放电试验，必要时要加粗高压连接线及加装防电晕罩，减小因场强过高引起的电晕放电。

3. 一般情况下，在试验过程中，被试品在耐压、预升压时局部放电量都比正常值大很多，此时仪器的仪表必然会超出满刻度。为防止仪器损坏，应将仪器的增益粗调旋钮逆时针旋转一档或更多档，以不超出满刻度为标准。当电压降至测量电压时，再将增益粗调开关顺时针旋转一档或更多档，以便记录测量值。
