互感器伏安特性测试仪电流
⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。
⒉ 工作环境温度：0~40℃。
⒊ 输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000。
电流：大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为15A。
⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率：0.1mA。
⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
⒍ 误差：1≤2%，U≤2%。
⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。
⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
⒐ 外型尺寸：长×宽×高=470×340×260mm3。
⒑ 重量：23Kg。
互感器伏安特性测试仪电流
⒈ 电流互感器二次线圈不应有接地点。
⒉ 调压器开关及输出开关在断开位置方向可接线和拆线。
⒊ 试验前本装置应可靠接地。
⒋ 做完试验后应及时回零，严禁在高电压，大电流下长时间停留。

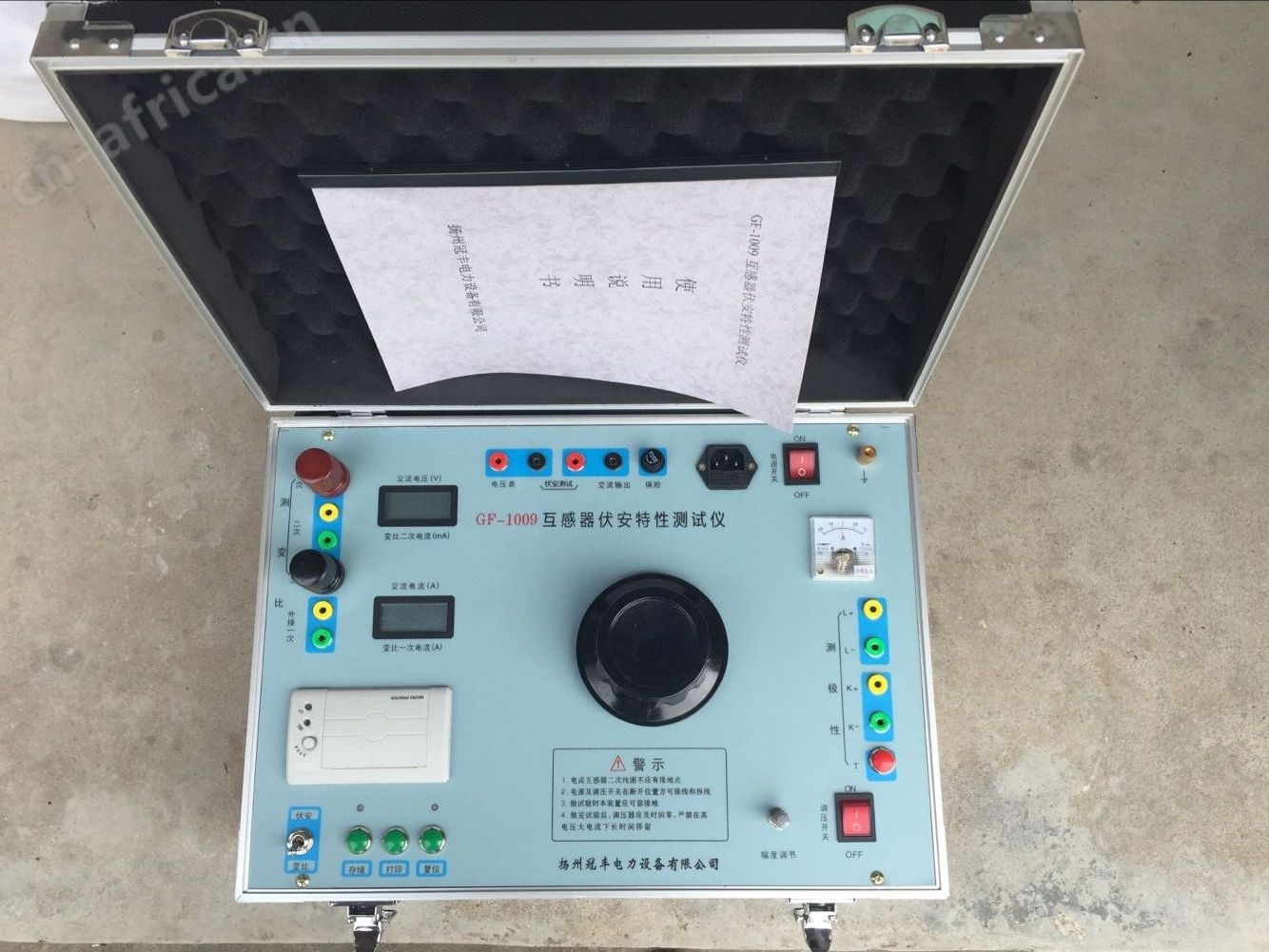

1——电压采集输入端，连接交流输出远端，连接CT二次侧。
2——交流电流输出，连接CT二次侧。
3——调压器输出保险（15A）。
4——调压器输出开关。

5——升压调节手柄。
6——四位液晶屏幕电流显示（V）［兼变比测试之CT二次侧电流显示］。
7——四位液晶屏幕电流显示（A）［兼变比测试之CT一次侧电流显示］。
8——打印机。
9——数据复位按键。
10——存贮数据按键。
11——打印按键。
12——复位指示灯。
13——存贮指示灯。
14——变比电流输入连接CT二次侧。
15——变比电流输出连接CT一次侧。
16——伏安特性试验与变比测试转换开关。
17——极性判别输入连接CT二次侧。
18——极性判别输出连接CT一次侧。
19——极性判别电流显示表，不测试时为零位。
20——极性判别通断按键按一下既接通，松开既关闭。
21——接地插座。
22——整机保险（1A）。
23——电源插座。
24——整机电源开关。
25——外接传感器接口，外接一次电流输入端。
