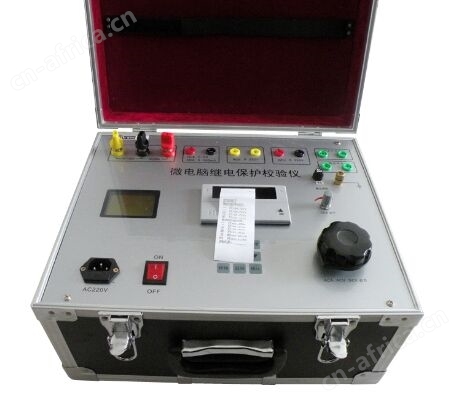

JYF-B继电保护测试仪

是我厂在原有基础上开发的高智能化、多功能继电保护校验仪器。采用微电脑技术，由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成，测量精度高，重复性好。该仪器还具有外形美观，性能可靠，操作简便，功能齐全等优点，是校验继电保护装置理想的检测仪器。

使用方法

使用前的检查或准备单相继电保护测试仪/继电保护测试仪仪器使用前应行外观检查，并将三芯电源线接地端可靠接地，然后仪器试通电，此时两表头应为亮态，试开秒表电源开关，秒表开关应正常。用手触按“输出选择”按钮开关，输出状态指示灯应自左向右选择正常。JYF-B继电保护测试仪

主回路电压输出操作单相继电保护测试仪/继电保护测试仪将输出状态选择在“AC0-250V”档，按下试验箱右下角主回路“输出控制开关”，缓慢调节调压器大旋钮，此时电压/电流表应有“0-250V”交流电压显示。要输出“DC0-350V”，将输出状态选择在“DC0-350V”档，调节方法同上。
继电保护试验箱JDS-2000型主回路电流输出操作单相继电保护测试仪/继电保护测试仪将输出状态选择在“AC0-10A”档，按下主回路“输出控制开关”缓慢调节压器大旋钮，此时，电压/电流表应有“0-10A”电流显示，其他电流调节类同此方法。辅回路输出操作按下辅回路“输出控制”开关，缓慢调节小旋钮，在辅回路输出端子上即有AC“0-20V”、“0-250V”、DC“0-350V”、输出，此输出不在电压/电流表上监视。
