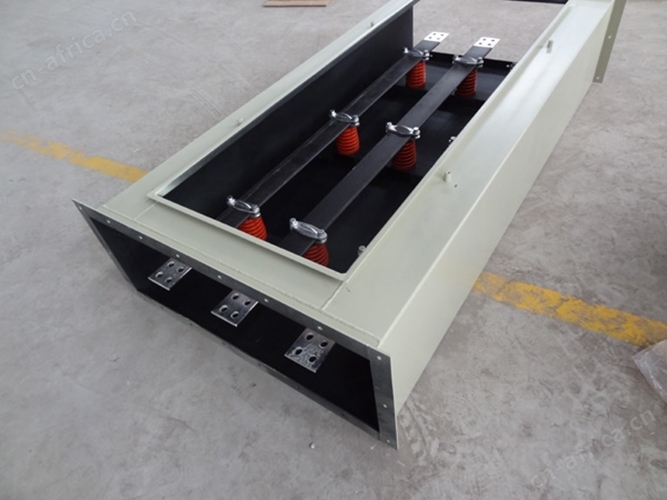

电力高压隔相母线槽1000A

1) 该系列母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够有效地减弱涡流或环流引起的结构发热，降低封闭母线外壳温度，减小电能损耗，提高载流量，减轻电动力。
2) 该系列封闭母线槽结构，安装维修孔可任意设置于封闭母线的上部或下部，对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗，来加强散热，降低温升。
3) 采用双重绝缘及壳体多点连接接地，使维护工作量明显减小，安全性能得到显著提高。
4) 采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。

停机后处理过程

(1)解体伸缩节橡胶套，经查各跨接铝排的固定螺栓虽无严重的松动现象。但部分紧固螺丝有明显的电化腐蚀造成接触不而导致过热的痕迹，特别是过热处所对应的固定螺丝状况尤甚。解开12块跨接过渡铝排，对过热、电化腐蚀部位进行打磨后涂抹增强导电性和防氧化性的电力脂，以消除接触电阻大造成的发热。

(2)考虑到5号发电机组已运行多年（1981年投运），为增强B相封闭母线伸缩节连接处的载流量，仍按上述处理方案，在B相伸缩节两端软接箱外法兰间加装24根截面50mm×5mm连接小铝排，以期对12块内藏式跨接铝排进行分流，同时增大表面散热能力、处理情况如图1所示。

电力高压隔相母线槽1000A

通过以上200MW发电机组封闭母线伸缩节软接箱外侧法兰局部过热的发现、分析与处理，建议有大型机组的发电厂应重视以下事项：

(1)远红外测温仪用于电气专业运行现场的巡检是非常必要和重要的；

(2)应将发电机的封闭母线伸缩节列入电气专业巡检设备，将发热作为重要巡检内容；

(3)一旦发现伸缩节外法兰处有超温现象，在短期无停机的机会时，可采用运行中处理方案，减少机组的非计划停运；

(4)机组检修时，应针对发电机封闭母线运行中温升高的具体情况，认真检查并修复伸缩节处内藏跨接铝排的接口，以充分保障发电机组的可用性。

效果检测

(1)发电机组运行带200MW负荷时，用远红外测温仪测得封闭母线B相原过热处的温度为50℃，同法兰其它部位的温度也降至50℃以下。夏季高温天气带210MW时，B相封闭母线伸缩节法兰处温度也在65℃以下，降温效果明显，5号发电机组圆满完成了迎峰度夏任务。

(2)210MW负荷时，用钳型电流表测得新加装的B?相封闭母线伸缩节处连接小铝排每根通过的电流均在2**左右，达到了预期的分流目的。
