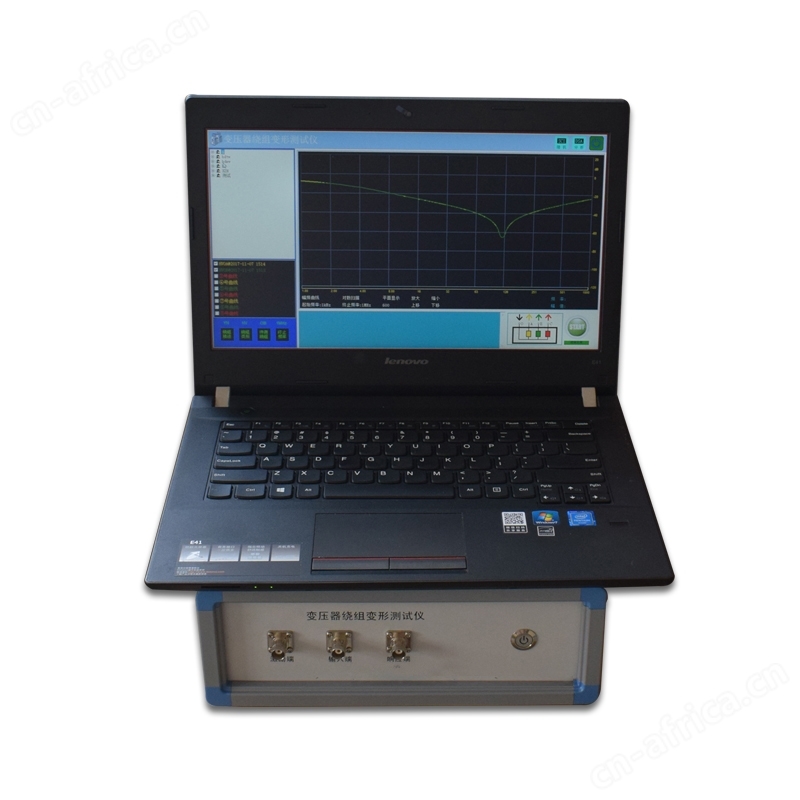

高效率变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等yong久变形现象，这将严重影响变压器的安全运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比主要技术特点

注意事项高效率变压器绕组变形测试仪

（1）使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常；
（2） 测试仪的“接地”没有连接正确前，请不要开始绕组变形测试；
（3） 试验前应将被试变压器线端充分放电；
（4）绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器；
（5）测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较；
（6）变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地；
（7）应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净；
（8）测试仪使用完毕后应放置在干净、温度较低的位置，避免强烈振动，并防止脏污的灰尘进入测试仪内部。
