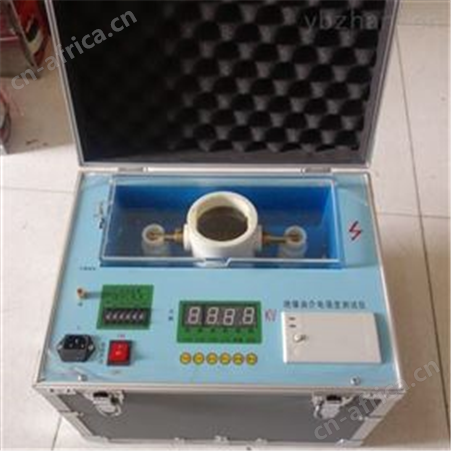

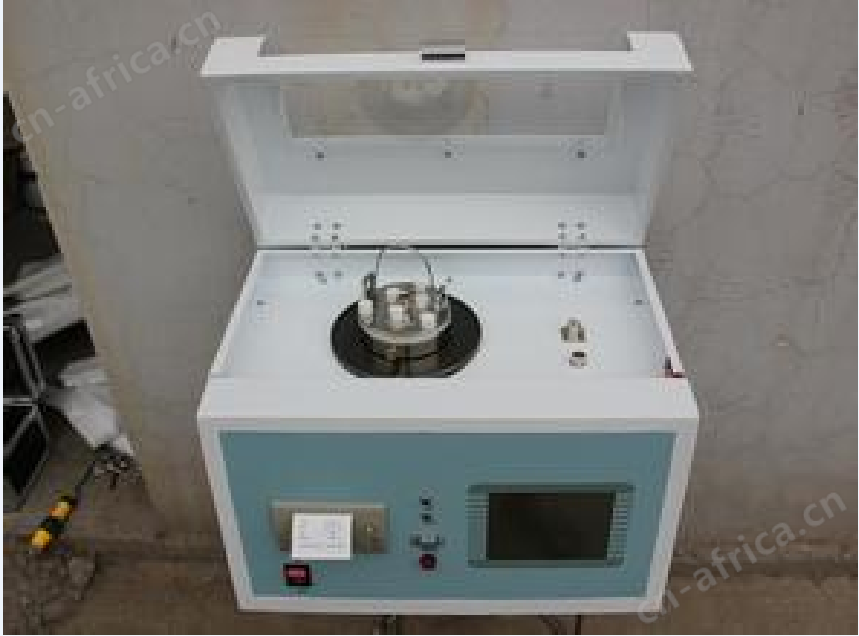

绝缘油耐压强度测试仪特点

本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

采用了微型TPU-A面板式打印机，自动打印输出。

根据用户需求可改变测试次数、搅拌、静置时间、声控光控提醒连续打印与非打印。

本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

使用方法：

（一） 准备

1. 使用电源为单相交流电220V，外壳接地端上必须接标准地线。

2. 仔细安全检查油杯，注意两电极的轴线。调整电极间距为小平板：1.25mm,余均为2.5mm。

3. 合上电源程序开关，电源指示灯亮，此时电压表显示 00.0，表示本机工作正常。（显示有几个字误差属正常情况，不影响测试精度）。绝缘油耐压强度测试仪特点

4. 升压前必须先降压，然后作升压试验，否则拒绝动作。

（二）试验

1. 把准备好的油样慢慢注入油杯，清洗二次，然后注满油样将油杯置于电极架，合上油杯罩，压住联锁开关。（不合上油杯罩将拒绝动作）。

2. 静置10—15分钟排除气泡。

3. 揿动升压开关即能自动升压，当油击穿时，过流保护继电器和保护系统装置动作，在0.02秒内切断升压器的电源，此时数字显示为油的击穿电压值。

4. 揿动降压开关，调压器自动回零，五分钟后可再作第二次试验。

当测试含水分较重的劣质油时，两半球电极间的电压不断升高，同时油介中的水微粒在高压电场的作用下被吸附到球隙间形成淡白色的雾状水柱，由细变粗，水阻越来越小。这种水阻变小，高压变压器电流增大（而无击穿突变放电）的瞬变过程致使仪器受到损坏，限流电阻，保险管烧断甚至会烧毁仪器高压变压器。
