工程原理：

在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲讯号，经低噪声前置放大、滤波放大器选择所需频带及主放放大后，在示波屏的椭圆扫描基线上显示出放电脉冲，同时也送到脉冲峰值表（对数表）显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间，并在这段时间内将显示屏的显示加亮，宽度与位置可以改变，进一步加强了抗干扰能力。上海局部放电检测仪参数
局部放电测试仪是研制开发生产的一种新型仪器。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用的抗干扰组件和的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局
部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。

产品概述：

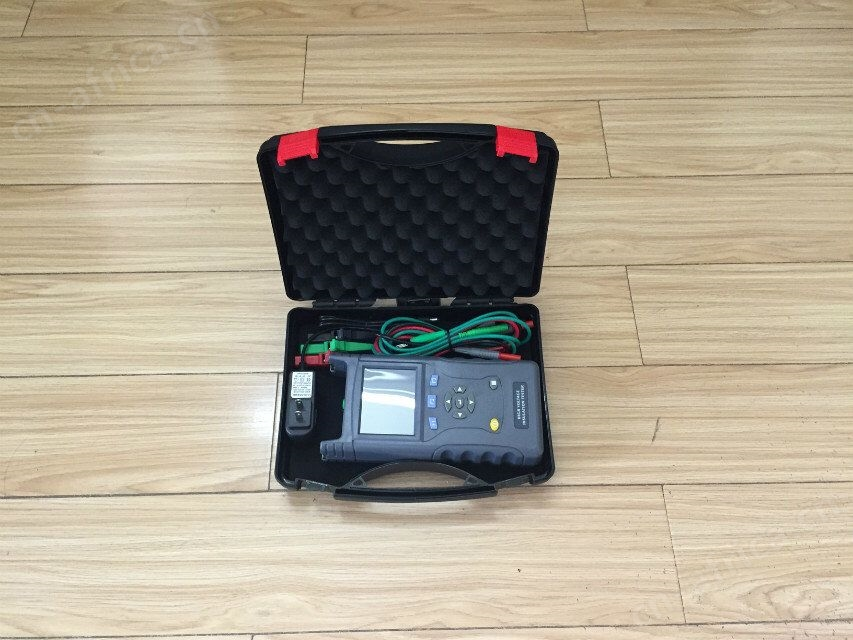

开关柜局部放电测试仪广泛适用于变压器、互感器、高压开关、开关柜、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。上海局部放电检测仪参数

检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

二、功能特点：

1、采集板卡：自主研发的高速采样板卡, 采样速率 250 MS/s；
2、FPGA控制：使用FPGA启动采样、停止采样、数据同步与高速数据存取；
3、电池供电：采用可充电锂电池供电，可保证系统持续工作6小时以上；
4、LCD显示：界面显示使用真彩色LCD；
5、超声传感器：内置超声波传感器，可通过耳机听取局部放电超声波信号；
6、TEV传感器：内置TEV传感器；
7、局放显示：在主界面显示局部放电的幅值；
8、脉冲个数：提取、统计并显示每个工频周期的脉冲个数；
9、超限报警：使用红、黄、绿三色指示提示局部放电的严重程度；
10、电量指示：电池电量实时指示；
11、软件系统：采用嵌入式系统；
12、仪器内置4G存储卡，可以海量保存数据。
13、仪器带有USB接口，可以将保存的数据导出至后台电脑。
14、国内体积zui小，重量轻、易于便携、适合巡检。
