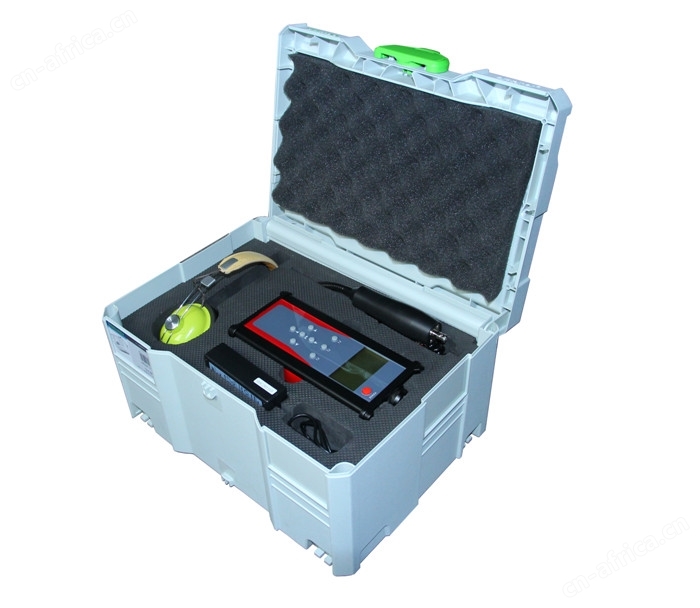

JY手持式局部放电测试仪

局部放电检测仪产品的型式试验，绝缘的运行监督等。

本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

技术指标：

1．可测试品的电容量范围6pF--250μF

2．检测灵敏度（见表一）

3、放大器频带：

①低端：10kHz、20kHz、40kHz任选

②：80kHz、200kHz、300kHz任选

4、放大器增益调节：粗调六档，档间增益20±1db；细调范围>20db

局部放电测试原理是高频脉冲电流测量法

试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca 送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。JY手持式局部放电测试仪

时间窗单元控制试验电压每一周内脉冲峰值表的工作时间，并在这段工作时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。

试验电压表经电容分压器产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小由数字电压表指示。
