氦质谱检漏仪铝制板翅式换热器检漏
换热器, 是将热流体的部分热量传递给冷流体的设备, 又称热交换器. 换热器在化工, 石油, 高铁, 动车及其它许多工业生产中占有重要地位, 其在化工生产中换热器可作为加热器, 冷却器, 冷凝器, 蒸发器和再沸器等. 应用广泛.

铝制板翅式换热器由封头, 接管, 板束体和支座组成. 板束体由封条, 隔板, 翅片和导流片组成. 隔板将翅片夹在中间, 封条挡住边上, 导流片前后分布, 如下图. 介质在隔板, 封条, 翅片, 导流片共同构成的通道内流动. 这样一层一层通道叠加到设计的高度. 板翅式换热器组装完成后送到真空钎焊炉中高温钎接, 使得隔板, 翅片, 封条和导流片接触部分熔合在一起成为一个整体.

板翅式换热器需要检漏: 在换热器的设计及制造过程中, 需要进行检漏的情况愈来愈普遍, 泄漏是的, 不漏则是相对的. 板翅式换热器使用中, 不但需要知道有无泄漏, 而且还要知道泄漏率有多大. 上海伯东德国 Pfeiffer 氦质谱检漏仪成功应用在此行业.

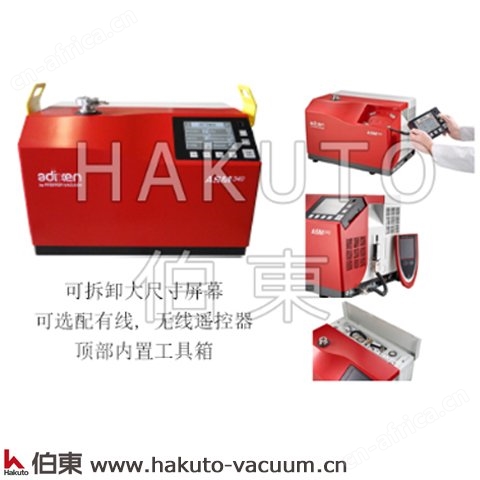

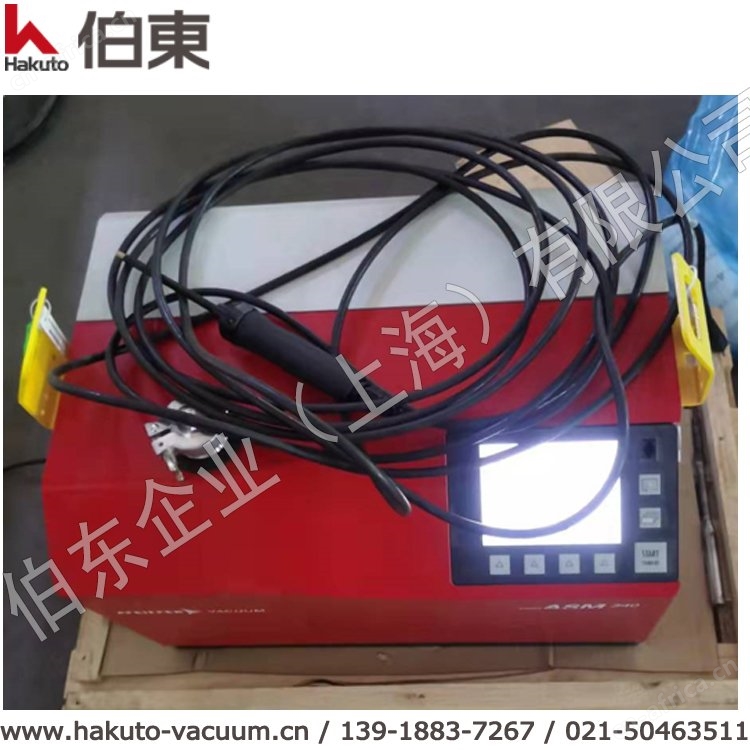

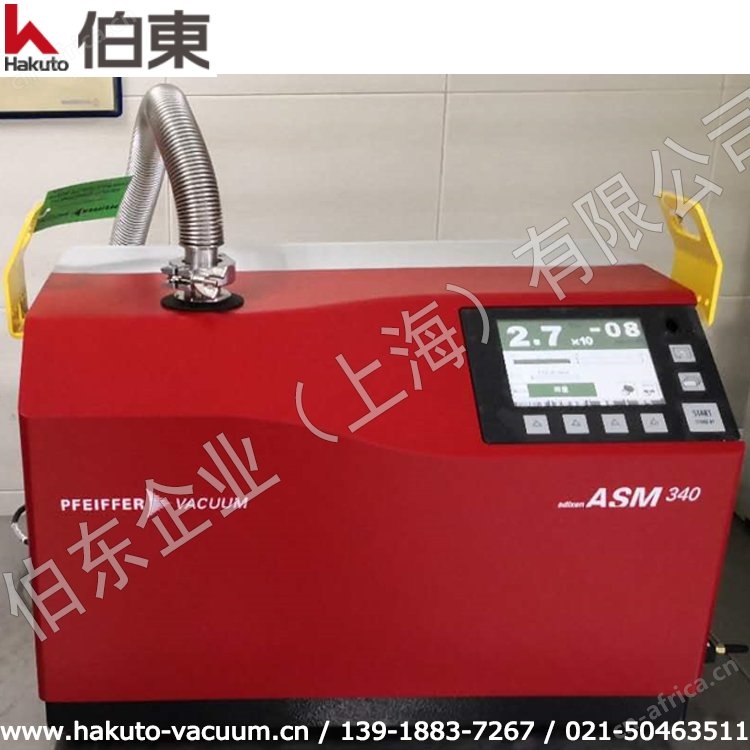

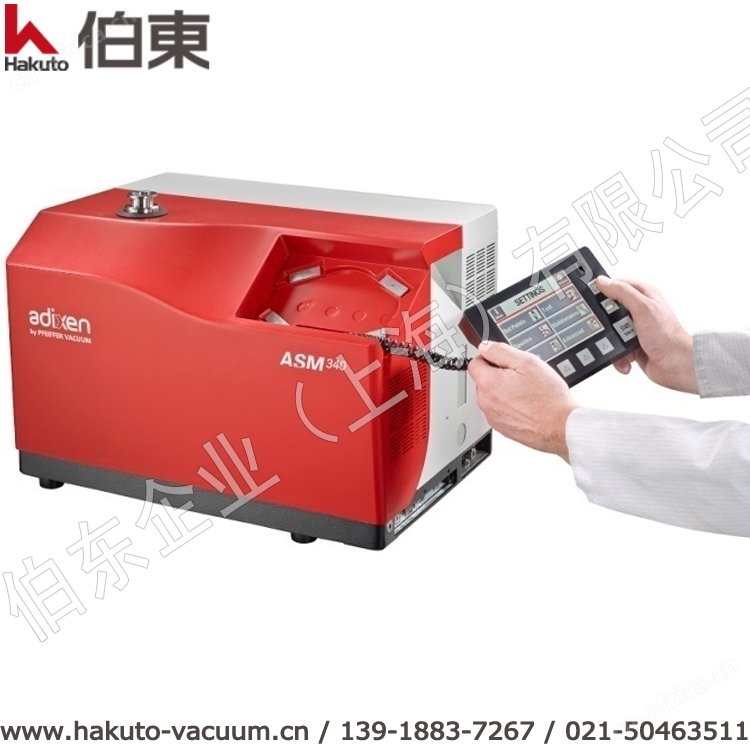

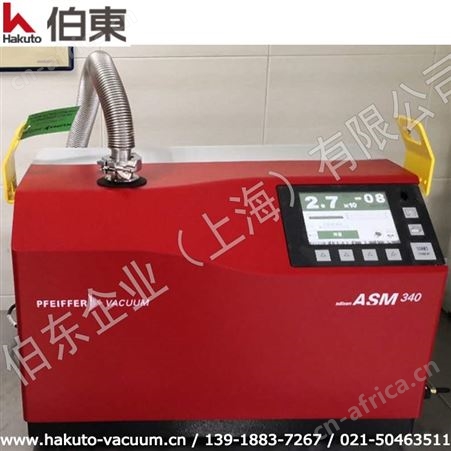

上海伯东铝制板翅式换热器检漏客户案例: 某国内较早从事真空钎焊铝制板翅式换热器及真空钎焊散热器生产商, 产品分为七大系列三百余种规格. 不同规格的换热器在出厂前都需要检测其是否泄漏, 经过伯东推荐, 已采购多台氦质谱检漏仪 ASM 340 用来检测换热器及散热器组件.

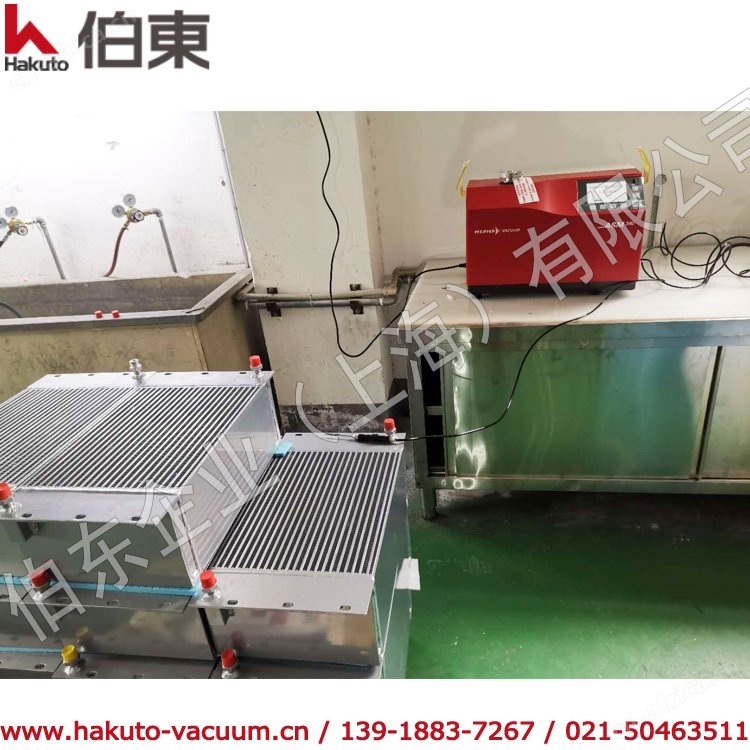

铝制板翅式换热器检漏方法: 上海伯东推荐的检漏方法是对于大型的换热器用吸枪法检漏, 对于中型的换热组件通过辅助泵+真空法检漏, 对于小型的换热器用真空法直接检漏. 换热器的检漏对于漏率值要求较低, 一般选取 /s 即可. 具体的检漏方法会根据具体的检漏规范来设定漏率值.
1. 真空法: 适用于小型的换热器, 将被检件接在检漏仪的检漏口对其抽真空, 然后用喷枪向怀疑有漏的地方孔喷氦气. 当有漏孔存在时, 氦气就通过漏孔进入检漏仪, 从而判断是否有漏

鉴于客户信息保密, 若您需要进一步的了解铝制板翅式换热器检漏, 请参考以下联络方式
