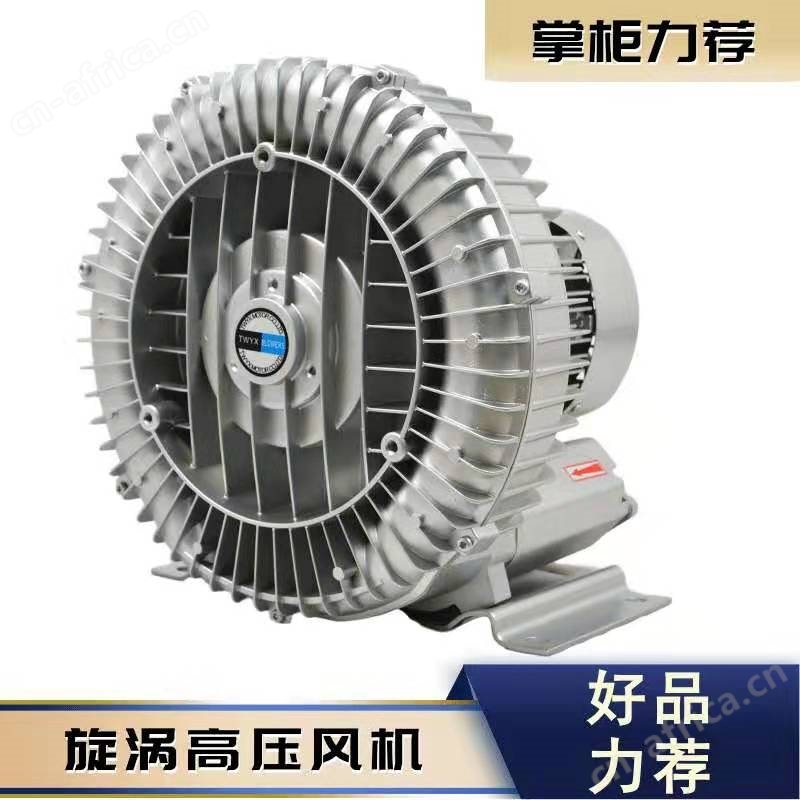

4KW旋涡高压风机

高压风机风压产生的原理：

当叶轮转动时，由于离心力的作用，风向标促使气体向前向外运动，从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口1吸入)侧槽,当它进入侧通道2以后，气体被压缩，然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时，每个叶轮片增加了压缩和加速的程度,随着旋转的进行，气体的动能增加，使得沿侧通道通过的气体压力进一步增加。

当空气到达侧槽与排放法兰的连接点(侧通道在出口处变窄)，气体即被挤出叶片并通过出口消声器排出泵体。

规格：

三相电压功率：0.25KW 0.4KW 0.7KW 0.85KW 1.1KW 1.3KW 1.5KW 1.6KW 2.2KW 3KW 4KW 5.5KW 7.5KW 8.5KW 11KW 12.5KW 15KW 18.5KW 20KW 25KW
单相电压功率：0.2KW 0.4KW 0.55KW 0.75KW 0.85KW 1.1KW 1.3KW 2.2KW
风压：50mbar-1010mbar
风量：40m3/h-3000m3/h(为方便选用不同规格，单段式/双段式均有现货提供）
频率：50HZ/60HZ  电压：110V-615V（各国均可使用。如需特殊电压，可按要求定做）
释压阀：RV-01 RV-02（配套使用）
过滤器：MF08 MF10 MF12 MF16 MF20 MF32
消音器；接口1.25寸 1.5寸 2寸 2.5寸 4寸

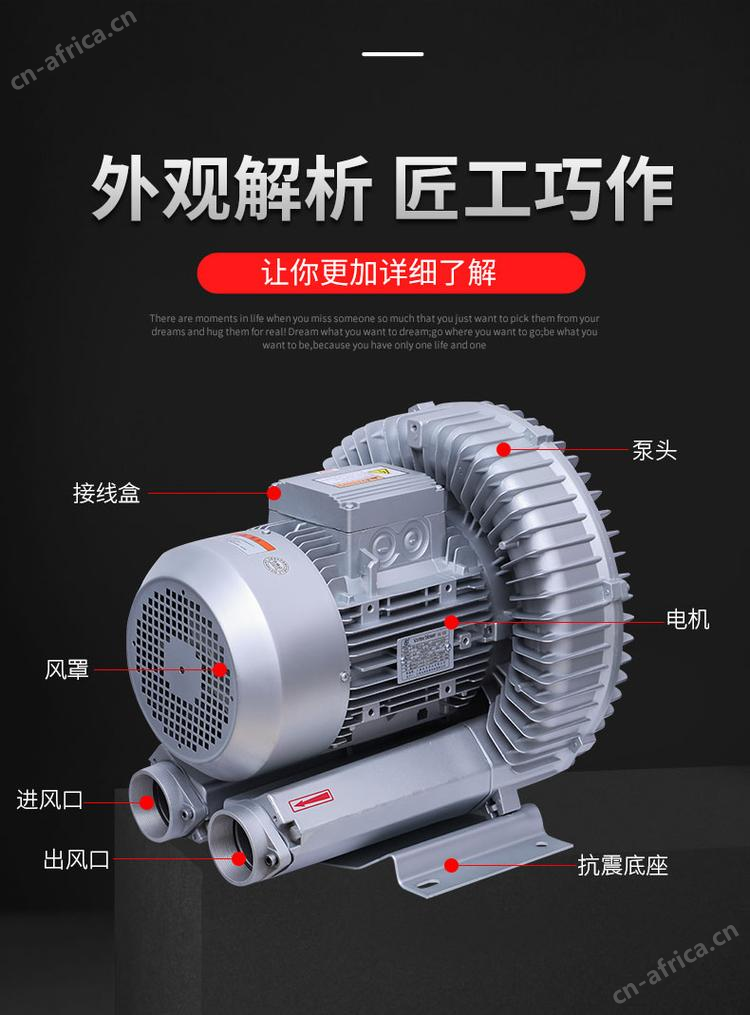

4KW旋涡高压风机连接部件：

配管：

1.管子套入出入风口时,请保持中心*,不可在勉强情形下连接。

2.风机通道软管(ducthose)如使用防震接头等,可简易地连接且能防止震动之传道。

3.管子重量请不要直接加在高压风机之凸缘面上,以防止变形。

4.道引热风时,请以挠性接头,避免受热膨胀影响。

5.避免突然缩小、扩大或弯曲等,使得流体效率不良。

配线：

1、电源请使用定格电压之定格周波数(标签上之记载值),且按配线图装配正确之线路。

2、电压之变动应于定格电压的正负 5%之内。(10%亦可使用,但是长时间电压变动大时,易造成故障,要避免。)

3、由于鼓风机无过热负载保护装置，无法经常监控鼓风机之热度，故请安装相同马力之过负载保护电磁开关。并调整与铭板值相同以下之安全电流。

4、依据马达之马力及电气工事方式，选择标准的配线。

5、确认回转方向：

配线完成后，将开关开一下（瞬间）以确认其回转方向及有无杂音。回转方向如鼓风机上箭头表示。如回转方向不正确，吸风与送风顺序会颠倒，为三相者，将三条外接电线中任意二条调换。

6、接地为防止漏电时发生事故，请装设地线。

旋涡高压风机选型特点：

一、高压风机的定义
高压风机是依靠离心力的原理来产生动力的气泵，又可以被称为高压风机、旋涡式风机；国外通常称之为气环风机、侧流式风机。
二、高压风机的工作原理
接通电源后，风机旋转，因为叶轮有凹槽设计，会带动空气流动，所以空气通过进风口处进入泵体内，空气在里面搅动，每个凹槽经过漩涡式式的增压，一道一道的循环增压，终形成强大的气流能量，通过出气口排出泵体外，以供使用。
三、高压风机的分类
高压风机可分为单叶轮、双叶轮、三叶轮风机，顾名思义，就是内置叶轮的数量而定义的，在同等功率下：
压力：单叶轮<双叶轮<三叶轮风机
流量：单叶轮<双叶轮<三叶轮风机
重量及体积：单叶轮<双叶轮<三叶轮风机
价格：单叶轮<双叶轮<三叶轮风机
目前市面上常用的为单叶轮和双叶轮
特殊风机：防爆型风机、变频式风机、防腐蚀风机、直流式风机、耐高温风机、全密封型风机，不带电机的泵头（即拖泵）、或其中两种的组合式气泵，满足于客户不同的应用场合和使用工况。
