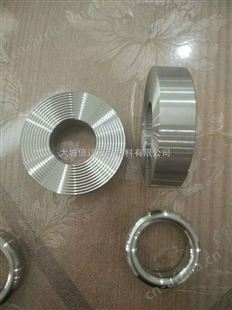

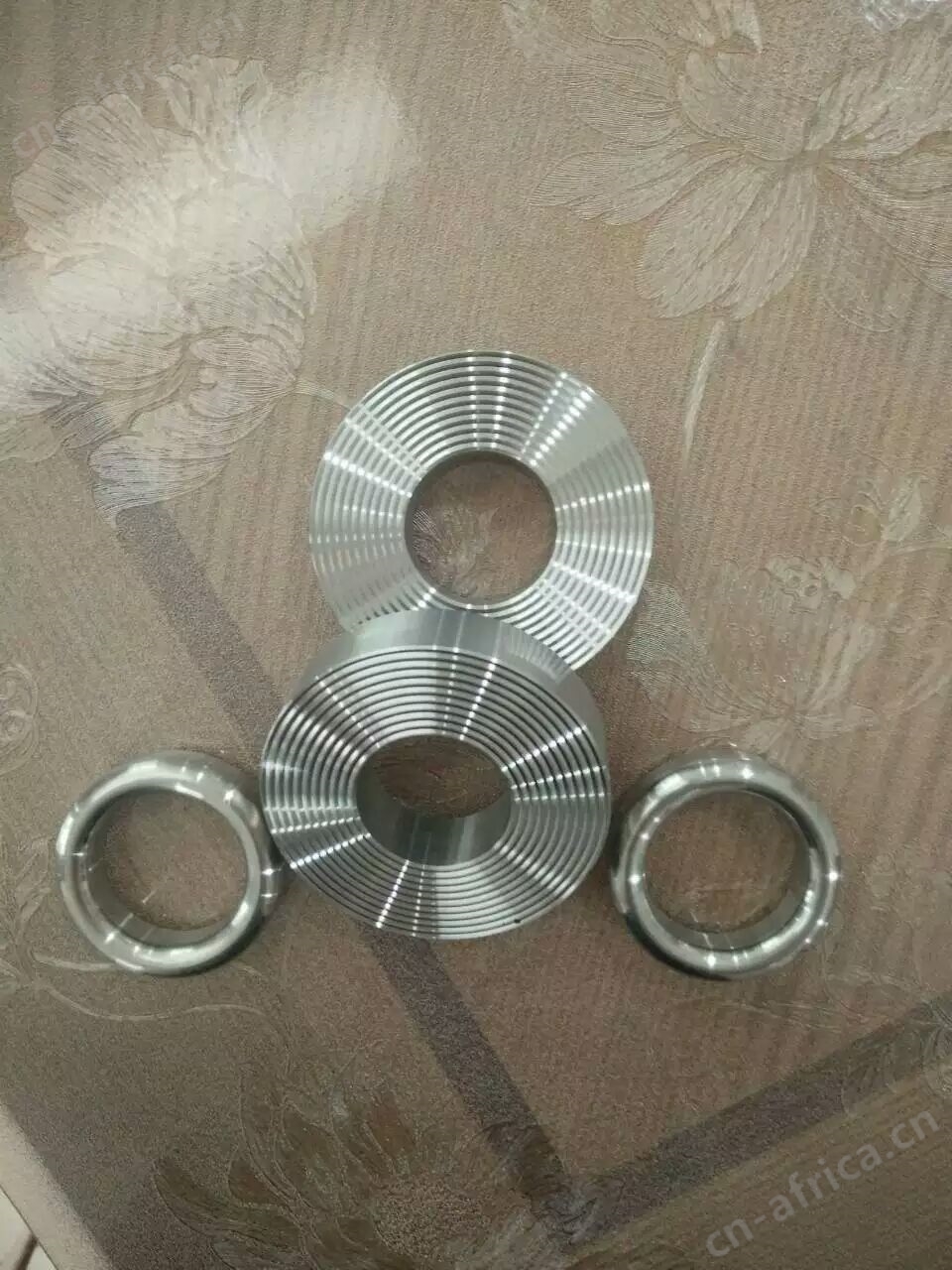

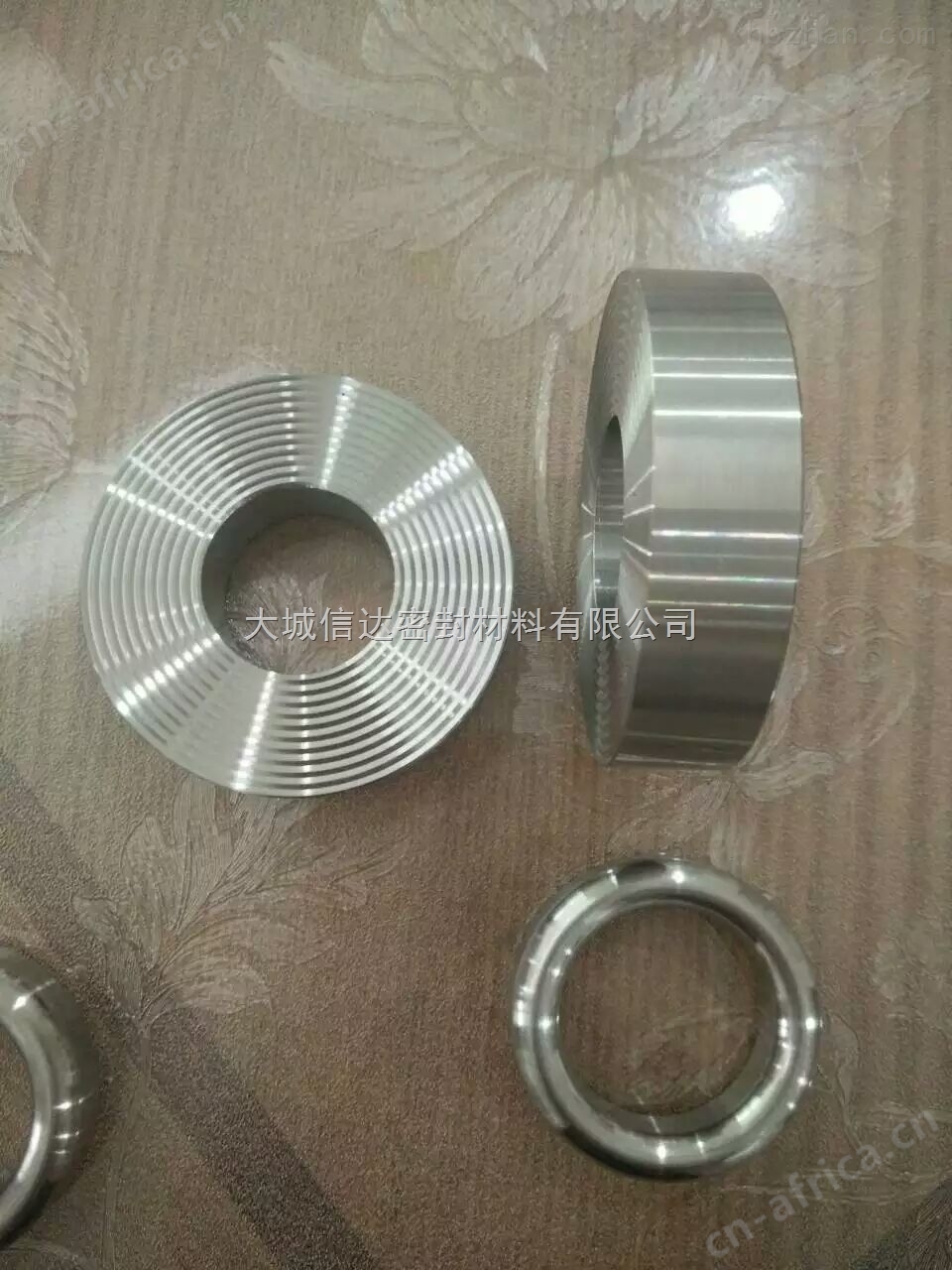

齿形垫，本垫片的结构型式随法兰的密封面的不同而分为二种基本类型：

1.用于平面法兰的带定位环的齿型垫2.用于凹凸法兰的不带定位环的齿型垫。 产品应用

（齿形垫，齿形垫片是一种金属软垫片，密封效果优于金属平垫，一般用精密的车床在金属不锈钢平垫片的二面加工成同心的90度夹角波形的锯齿状沟槽，根据不同的介质，可选择柔性石墨、PTFE、无石棉板或其它一些软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，还兼有迷宫密封作用，故达到同样的密封效果，垫片压紧力较小。齿形组合垫片也可不带覆盖密封层直接使用，也能达到良好的密封效果，但在高压场合中容易对法兰的表面造成损失。齿形组合垫片主要应用于中、高压力和高温的压力容器和管道法兰的密封。）

，齿形组合垫在较低的预紧力下使用是首先的垫片，表面柔软的密封层避免了金属对金属的直接接触，且能可靠、紧密的结合，保护了金属法兰不被损伤，即使在的载荷下。齿形组合垫尤其适合于高温、高压，工况条件交变的场合，在热交换器、容器、反应釜的法兰连接处，是传统金属包覆垫片的理想替代品。

一. 性能与特点

1、适用于高温、高压部位

2、耐腐蚀性强

3、密封作用稳定、可靠

二. 使用范围及参数

1、使用温度：～650℃

2、使用压力：6.4～25.0MPa

3、zui小预紧比压： y=70MPa

4、垫片系数：m=4.25 适用介质

?水、蒸汽、溶剂、腐蚀性介质等
