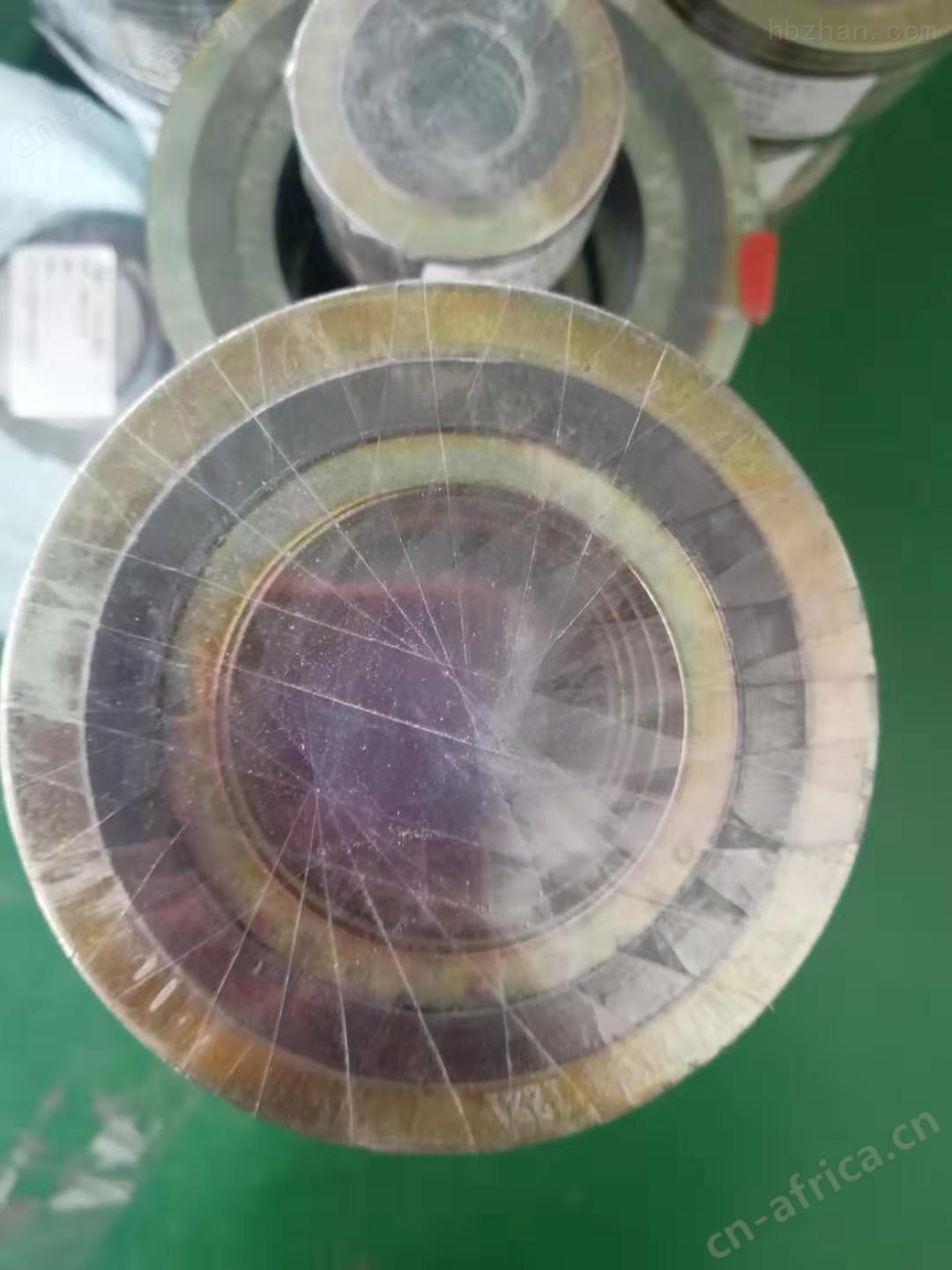

金属缠绕垫片高温密封石墨垫圈法兰密封垫片介绍：

产品名称 截面 适用 表示示例
基本型金属缠绕垫 榫槽面 304/PTFE
带内环金属缠绕垫 凹凸面 304 304/FG
带外环金属缠绕垫 突面 304/ASB CS
带内外环金属缠绕垫 突面 304 304/FG CS
换热器用金属缠绕垫 换热器 304/FG 带1条筋
异型金属缠绕垫 异形 椭圆形
钢带及内外环材质 填充料 通用厚度 mm
名称 代号 名称 代号 适用温度℃ V形垫/环 W形垫/环
碳钢 CS 石棉 ASB 500
不锈钢 304(L),316(L) 石墨 FG 650 3.2/2.0 4.8/3.0
蒙乃尔 Mon 四氟 PTFE 250 5.5/4.0
镍，钛 Ni，Ti 云母 MICA 950 4.5/3.0 7.5/5.0
因科镍 INC 陶瓷 CER 1000
哈氏，锆 HAST，ZIRC 石棉 NAF 300
一般内环材质同钢带，以满足介质及工况要求为可。
外环材质同管道及相应设备外壳，碳钢外环较为经济。
金属缠绕垫片高温密封石墨垫圈法兰密封垫片的具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，
或注明具体尺寸：
D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径

写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。
