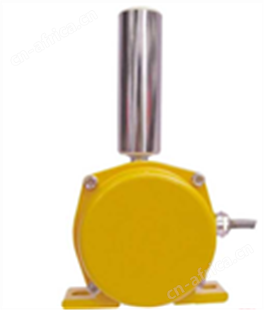

防爆跑偏开关TY-PK/FB-T4;EXTDA21;IP66 T130°主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等故障。当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于1动作角度时开关便发出组信号用于警告，若立棍倾斜大于2动作角度时开关便发出另组信号用于停机。胶带机恢复正常运行后，立棍自动复位。

环境温度：30℃～60℃

相对湿度:  不大于50--

触点数量：2组开关

触点容量：5～380VAC/DC/电流I:10A

动作角度：用户可调；(出厂12-30)

--限角度：75°

防护等：IP67

重量：2 Kg

复位方式：自动复位

适用范围:

两跑偏开关用于常规皮带输送机:地下、索道支撑皮带输送机:轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机，起重臂限位:裙边给料机/输送机:重型限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等域的各种带式输送设备。

特点：

·结构简单实用、性能稳定可靠

·防尘、防震、防潮

·体积小、重量轻、寿命长

·安装方便，免维护

·输出信号既可与现场设备联锁使用，也可送达微机控制系统

·电源适应性广：24~380V

安装说明:

1、两跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是1报警信号，3、4为常闭接点是2停机信号。

跑偏开关有两角度，般常用的是:1角度为:10、12、20.2角度为:30、35、45.

当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1开关角度时，开关发出报警信号。当输送带跑偏严重，达到2开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。
