PM系列绝缘电阻测试仪-北京康高特仪器设备有限公司

PM系列绝缘电阻测试仪简介：
型号PM1A
•绝缘电阻测试高达 200GΩ
•低电阻和连续性测量
•AC / DC 电压表高达 600 V RMS
•自动极化指数

型号PM10A
•绝缘电阻测试高达高达 10TΩ
•通过 / 失败测试
•自动测试：
介电吸收指数
极化指数
电容
泄漏电流
步进电压

型号PM5A2
•绝缘电阻测试高达 5TΩ
•通过 / 失败测试
•自动测试：
介电吸收指数
极化指数
电容
泄漏电流
步进电压

型号PM15-4A
•绝缘电阻测试高达 15TΩ
•自动测试：
介电吸收指数
极化指数
电容
绝缘电阻 / 泄漏电流
步进电压

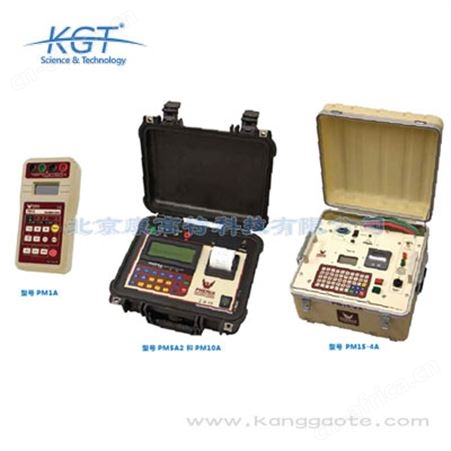

PM系列绝缘电阻测试仪

型号	PM1A	PM5A2	PM10A	PM15-4A
测试电压	250 V - 500 V - 1000 V	500V-1kV-2.5kV-5kV 选择，按钮控制 500 V至5 kV， 25 V，100 V或500 V一级	500V-1kV-5kV-10kV 选择，按钮控制 500 V至10 kV， 25 V，100 V或500 V一级	0-15kV，键入，操作员可选 100 V至15 kV，10 V一级
精度	电阻在10MΩ和开路之	额定测试电压加载	额定测试电压加载	±0.8％读数，±0.2％范围，
	间为-0 / + 15％	于10GΩ为±3％	于10GΩ为±3％	> 100 VDC
电阻测量范围	10kΩ至200GΩ ±5％读数±2位数	5TΩ @ 5 kV	10TΩ@ 10 kV	125kΩ至10TΩ ±5％读数，2TΩ ±20％读数，15TΩ
泄漏电流测量精度	1.5 mA±0.3 mA	3 mA ±（读数的10％+ 3位数字）	1.5 mA ±（读数的10％+ 3位数字）	4 mA ±0.8％读数，±0.2％范围
电容测量	N/A	50 nF，10μF@ 500 V 50 nF，5μF@ 1000 V 30 nF，2μF@ 2500 V 30 nF，1μF@ 5000 V	50 nF，10μF@ 500 V 50 nF，5μF@ 1000 V 30 nF，2μF@ 2500 V 30 nF，1μF@ 5000 V 30 nF到680 nF @ 10,000 V	6 nF到100μF@ 5000 V
精度	N/A	±10％读数±3位数	±10％读数±3位数	读数的±5％±5 nF
低电阻测量＆连续测试	0.05 Ω to 150 Ω	N/A	N/A	N/A
精度	±5％读数±2分辨率
测试电流	可达200 mA
连续性指标	在R <5Ω±0.5Ω下激活
内置定时器	长达15分钟	长达90分钟	长达90分钟	可调节长达60分钟
外部电压测量	0-600 V AC/DC	10-1000 V AC/DC	15-600 V AC/DC	N/A
精度	±3％读数±2分辨率	±（读数的5％+3分辨率）	±（读数的5％+3分辨率）
保护	CAT. III - 600 V	CAT. III - 600 V	CAT. III - 600 V
电源	内部可充电电池	内部可充电电池	内部可充电电池	内部可充电电池或电源线100-240 VAC，50/60 Hz
精度	R≤50GΩ ±5％读数±2分辨率 R> 50GΩ ±10％读数±2分辨率	读数的±5％ 1MΩ至1TΩ@ 5 kV 读数的±20％ 1TΩ至5TΩ@ 5 kV （对于较低的测试电压，上限将按比例降低）读数的±20％ 10kΩ至100kΩ 读数的±10％ 10kΩ至1MΩ	读数的±5％ 1MΩ至1TΩ@ 10 kV 读数的±20％ 1TΩ至5TΩ@ 10 kV （对于较低的测试电压，上限将按比例降低）读数的±20％±5分辨率 10kΩ至100kΩ 读数的±10％±5分辨率 10kΩ至1MΩ	读数的±2％
操作温度	-5°C to 50°C	-5°C to 50°C	-5°C to 50°C	-10°C to 40°C
储存温度	-10°C to 60°C	-25°C to 65°C	-25°C to 65°C	-25°C to 65°C
湿度	<95％，无冷凝	<95％，无冷凝	<95％，无冷凝	<95％，无冷凝
功能	手持设备保护终端高电压和声学指标记忆保持	数字和条形图读数 4000读数存储自动放电消除潜在问题 USB接口数据管理软件内置打印机实时时钟和日历	数字和条形图读数 4000读数存储自动放电消除潜在问题 USB接口数据管理软件内置打印机实时时钟和日历	内部放电装置 USB接口 SD卡内置打印机
规格长度宽度高度重量	4" (102 mm) 7.75" (195 mm) 1.75" (46 mm) 1磅（0.5公斤）	13" (330 mm) 11.5" (295 mm) 6" (152 mm) 10磅（4.3公斤）	16" (406 mm) 13" (330 mm) 7" (174 mm) 14磅（6.3公斤）	16.5" (419 mm) 15.25" (387 mm) 11.25" (286 mm) 27磅（12公斤）
附件包括	2测试导线 1防护测试线 1电源线 1手提包 1用户指南	2测试导线 1防护测试线 1电源线 1 USB 线 1手提包 1用户指南 1软件	2测试导线 1防护测试线 1电源线 1 USB 线 1手提包 1用户指南 1软件	1 输入3线电源线，7'（2.3m） 1 输出电压电缆，10'（3 m） 1 输出回路电缆，10'（3 m） 1 输出接地电缆，10'（3 m） 1用户指南
