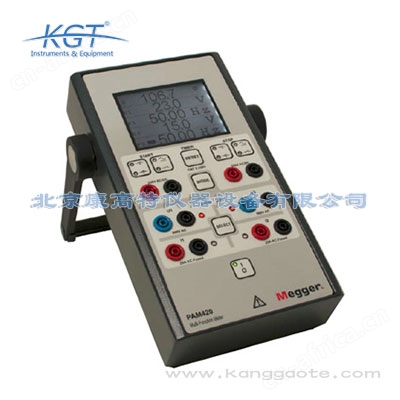

PAM420多功能相角测试仪-北京康高特仪器设备有限公司

PAM420多功能相角测试仪特点：
•相角测试仪
•2通道电流、电压、频率计
•计时器
•结构紧凑、轻便
•本地校正
•可充电电池
•易于使用

PAM420多功能相角测试仪优点：
•直接显示相角读数，不需要任何计算
•适用于变电站和工厂环境– 结实的仪器箱保护仪器防止损坏
•可结合任意两种信号计算出相角，应用范围广
•高精度计时器
•现场校准

PAM420多功能相角测试仪应用：
•PAM420用于检查多相测量装置, 测试继电保护装置, 变电站间的对比测试, 电力变压器的相角偏差

技术参数PAM420
仅在额定电压电流参数下、环境温度为+25°C,(77°F)下适用
环境
应用领域	高压变电站及工厂环境
温度
操作	-10°C 到 +50°C (14°F 到 +122°F)
存储及运输	-40°C 到 +70°C (-40°F 到 +158°F)
湿度	5% – 95% RH, 非冷凝
海拔	海拔< 2000 m
CE 标志
EMC	2004/108/EC
LVD	2006/95/EC
一般
测量安全等级	CAT III 500 V CAT IV 300 V
防护等级	IP21
电池	可充电电池
供电电源	100 – 240 V AC, 50 / 60 Hz
电源设配器输出电压	9 V DC
输出接口	Ø 5.08 mm with Ø 2.54 centre pin (+)
功耗	10 W ()
尺寸
仪器	260 x 140 x 55 mm (不含把手)(10.2" x 5.5" x 2.2")
运输箱	390 x 300 x 140 mm(15.4" x 11.8" x 5.5")
重量	1.2 kg (2.6 lbs) 3.5 kg (7.7 lbs) 含所有配件
测试线	黑 2 x 2 m (6.6 ft), 2.5 mm 2 红2 x 2 m (6.6 ft), 2.5 mm 2
显示屏	数字显示屏，带背光
测量选项
电流 – 输入 I1 和 I2
测量安全等级	CAT III 500 V CAT IV 300 V
输入范围	0 – 25 A AC
不精确度	读数的0.5%
分辨率	0.1 A
防护	内置25 A 保险丝
电压 – 输入 U1 和 U2
测量安全等级	CAT III 500 V CAT IV 300 V
输入范围	0 – 500 V AC RMS
不精确度	读数的0.15 % + 量程(± 0.15 V)的0.03%
分辨率	0.1 V
相角	0 – 359.9°(2 – 500 V and 0.15 – 25 A) 范围
相角测量类型	电流-电流, 电压-电压，电流-电压
波形	Sinusoidal
分辨率	0.1°
不精确度	±0.5° at >10% 电压/电流范围 ±1° at 2 – 10% 电压/电流范围 ±2° at 1 – 2% 电压/电流范围
频率
注意: 仅测量电压部分的频率
范围	15 – 75 Hz
不精确度	0.10%
分辨率	0.01 Hz
计时器
测量防护等级	CAT II 250 V
范围	0-999.999 s
分辨率	1 ms
不精确度	±0.02% + 2 数字显示值
输入电压	250 V AC / DC
输入消除抖动	1 ms
