NSG437 静电放电模拟器静电枪 ESD Gun NSG437-Auto-TESEQ NSG437 静电放电模拟器静电枪 ESD Gun NSG437-Auto-深圳市新玛科技有限公司

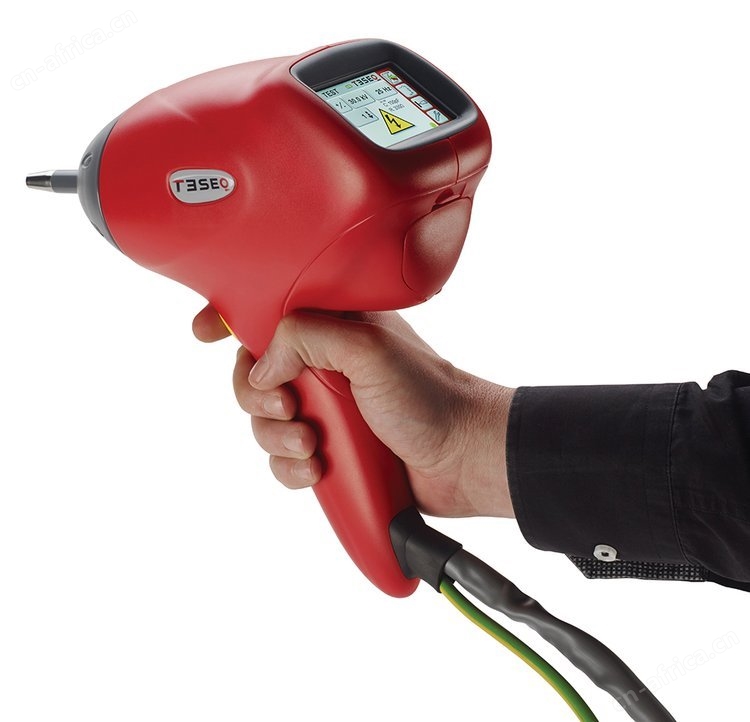

TESEQ 特测 NSG 437静电放电模拟器的设计可使操作者非常舒适地将它拿在手里，显示器可为操作者提供清楚、连续的指示测试参数。NSG 437符合人体工学的设计，非常适合于长时间的测试。

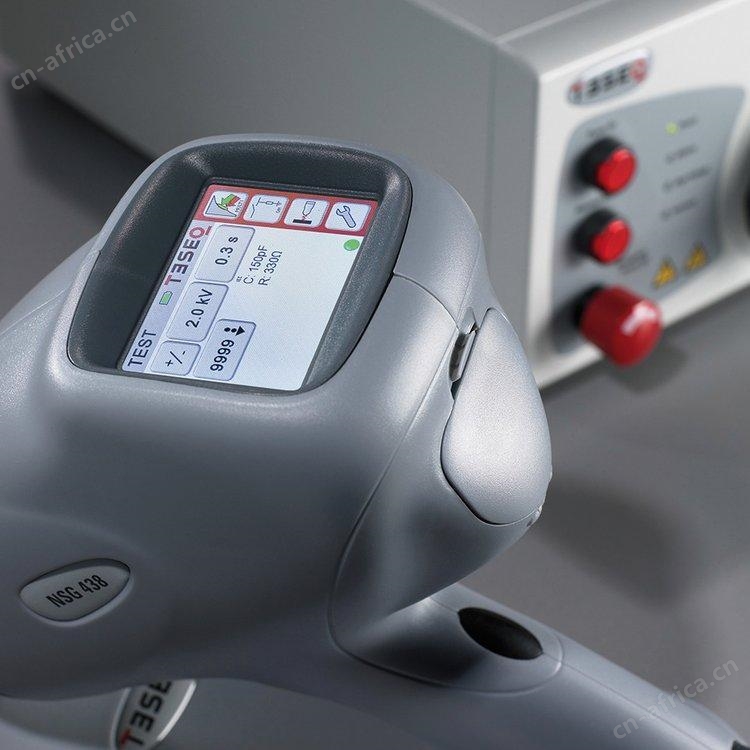

利用触摸屏按键对参数进行设定以后，触摸显示屏可随时显示准确的功能和测试数据。所有的基本功能和运行时的实际状态参数均显示在屏幕上，用户可自行选择语言以适应在范围内方便而安全的操作。

符合IEC/EN 61000-4-2和ISO 10605标准的预编程设置能确保模拟器正确地执行自动设定。测试任务完成后最后设定的参数在下次开机时能自动调用。

稳定的高压输出，使NSG 437静电放电模拟器几乎满足了所有国际标准的要求。基于20多种可选放电网络，NSG 437同样也可满足当今汽车制造厂家标准的测试需求。

NSG 437可在空气放电和接触放电方式下产生200 V到30 kV的脉冲。该模拟器使用起来简单、方便、安全。所有参数的设定，包括极性选择、计数功能和击穿电压检测的设置，都可在放电电压范围内实现。

该模拟器包含一个放电门限检测器，在整个操作电压范围内可以消除放电计数错误，即仅显示有效的高压放电。当检测到放电时，计数器或预置计数器相应地进行增或减计数，对于长时间测试这是一种特别有用的功能。当测试表面无导电材料的被测件如塑料外壳时，可以关闭该检测功能。

各种类型的放电网络和放电头可以满足不同测试应用的高要求，并且便于更换。由于采用了各种不同刚性和柔性的放电头，任何应用均可实现。封装于坚固外壳里的高压放电网络，消除了电离和漏电流的影响。所选RC组件的结合确保了波形参数保持在容差范围内。放电网络模块，由阻值0 ohms开始的电阻和容值到nF范围的电容组合而成的放电网络模块，可以很简单的被安装到位。

NSG 437静电放电模拟器每次启动时执行自动校准功能。该程序可运行到每个极性电压的值，让我们确信测试电平保持在误差许可范围内。

特测 NSG 437技术参数：

NSG437 静电放电模拟器静电枪 ESD Gun NSG437-Auto

　　NSG 437 ESD静电放电模拟器 ESD测试，清晰而简单

　　空气和接触放电至30 kV

　　彩色触摸屏控件

　　*的电压保持功能

　　活动日志

　　轻量级版本，具有出色的测试性能

　　符合各种OEM和国际标准

　　轻松快速地互换排放网络

　　放电检测器

　　描述

　　楷模

　　必需品

　　标准品

　　资料下载

　　画廊

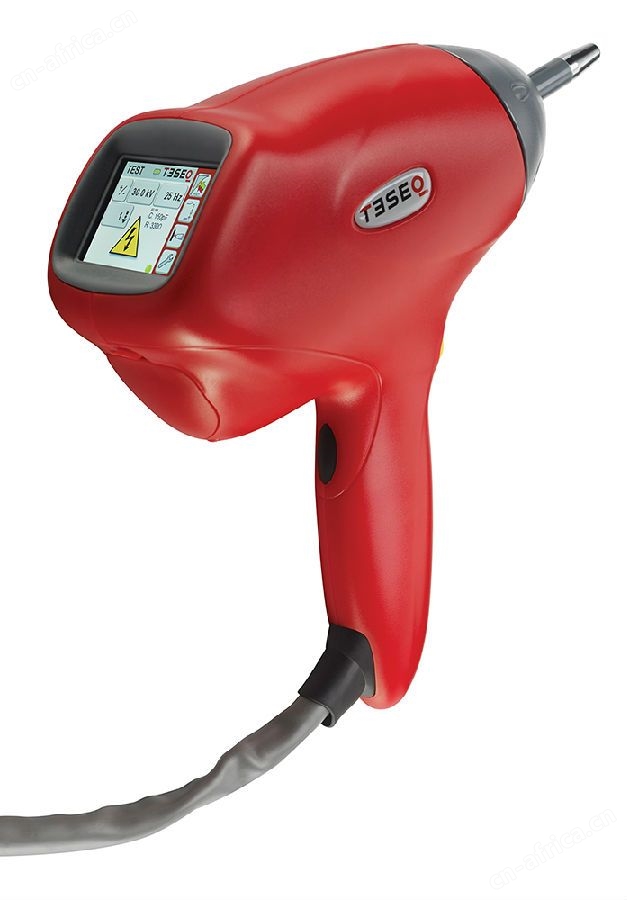

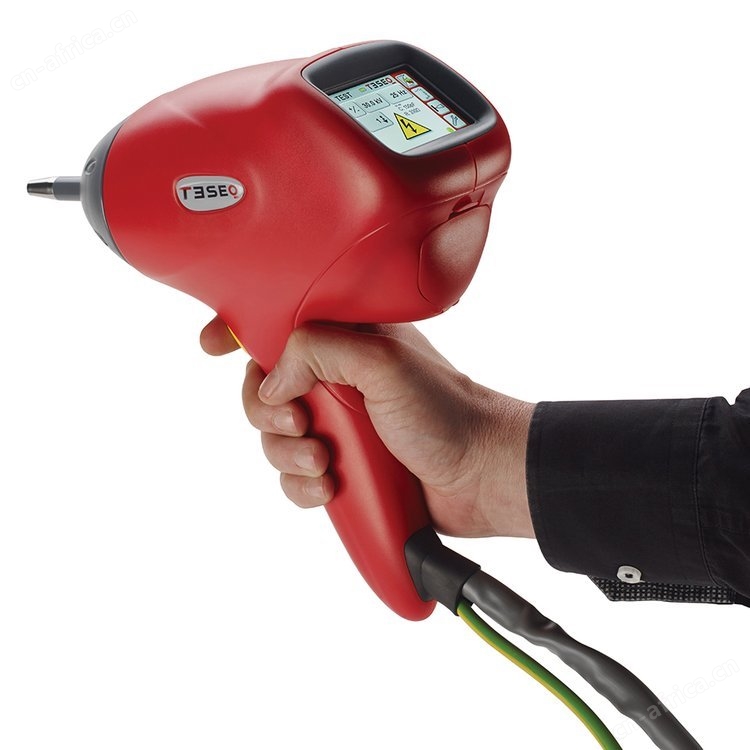

　　人体工程学设计和高级功能。NSG 437 ESD仿真器旨在舒适地坐在操作员手中，并持续显示操作条件，并在明亮，彩色触摸屏上显示。

　　NSG 437全面满足几乎所有国际标准要求。基于60多个可选的排放网络，NSG 437可以满足当今任何汽车制造商的标准。

　　该模拟器简单，方便且使用安全。整个参数设置范围包括极性选择，自由可调的脉冲重复，计数器功能和放电检测，高可达到放电电压。

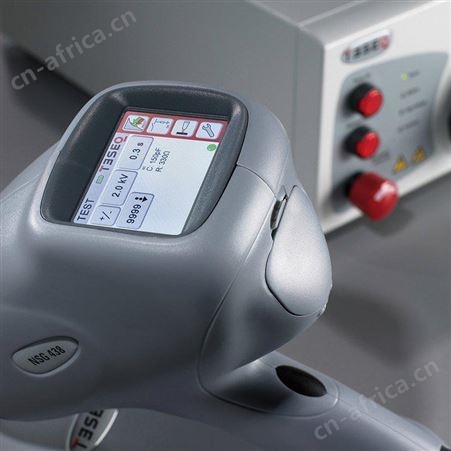

　　彩色触摸显示屏和用于参数输入的键盘以用户可选的语言显示的功能和测试数据，从而在范围内方便，安全地进行操作。该模拟器包含可变的阈值选择，用于准确的放电检测。当测试非导电表面（例如塑料外壳）的EUT时，可以关闭此检测功能。IEC 61000-4-2和ISO 10605的预编程设置可确保自动正确设置模拟器并安装适当的放电网络。始终显示实际的RC值。坚固的模制高压放电网络消除了电离和泄漏电流的影响。RC组件的调谐组合可确保波形参数在公差范围内。

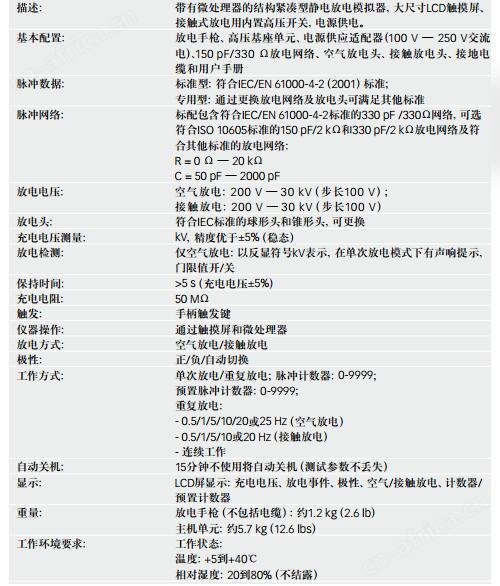

参数	值
描述	紧凑型ESD仿真器，具有基于微处理器的大型触摸屏LCD面板，内置HV继电器，用于接触放电，市电运行

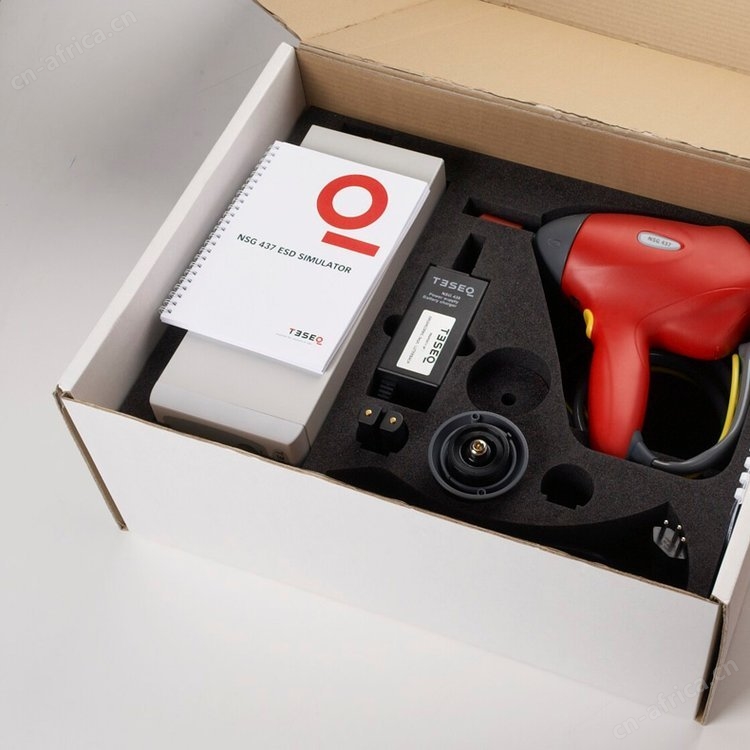

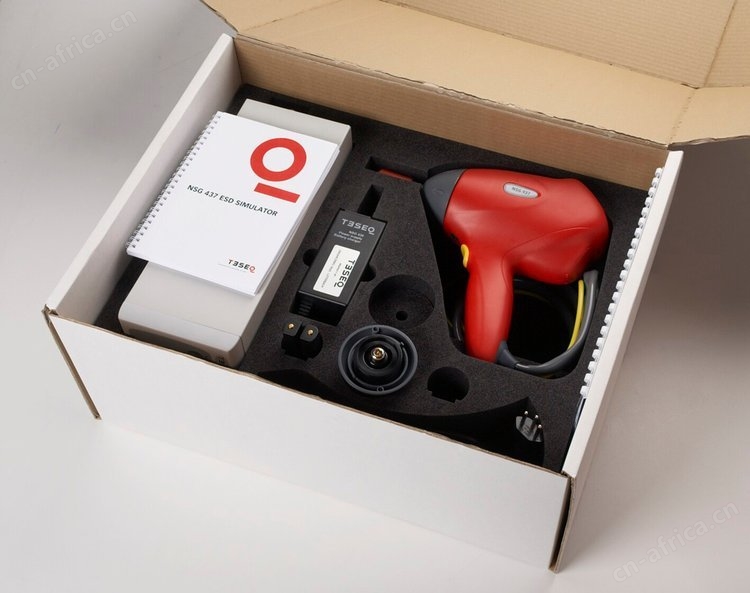

基本	放电，高压基本装置，电源适配器（100至250 VAC），放电网络150 pF / 330Ω，空气和接触放电，接地电缆，用户手册
脉冲网络	网络150 pF / 330Ω（根据IEC / EN 61000-4-2和ISO 10605（包括））　　可选的ISO 10605网络330 pF / 330Ω150 pF / 2kΩ和　　330 pF / 2kΩ 　　其他标准的RC网络范围：　　R = 0Ω至20kΩC 　　= 50至2000 pF
排出	空气放电：200 V至30 kV（以100 V为步长）　　接触放电：200 V至30 kV（以100 V为步长）

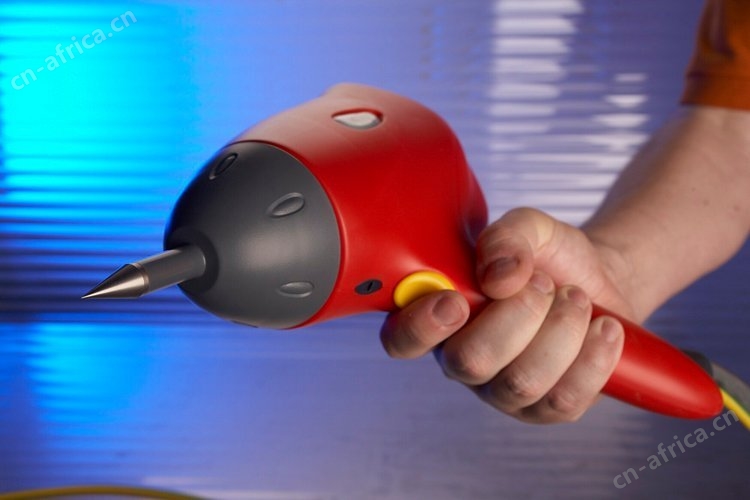

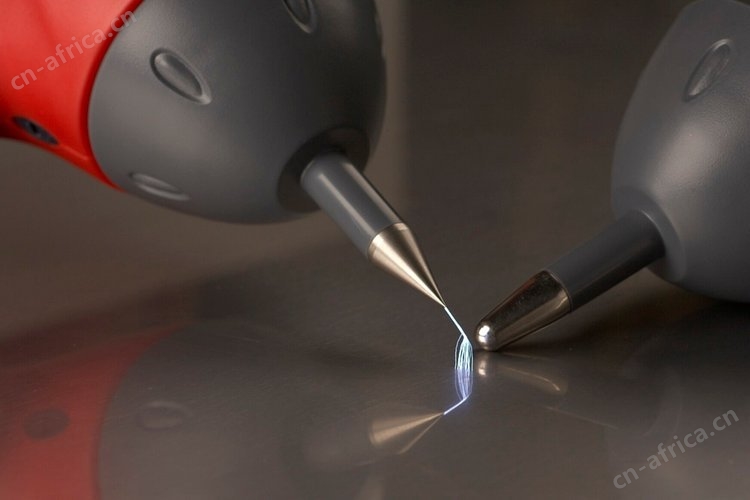

放电技巧	球和尖头符合IEC和特殊规定；可通过螺纹盖更换
参数文字	kV，精度优于±5％（稳定）
放电检测	仅空气放电：以kV符号反向显示，在单人操作模式中也以声学方式显示。阈值级别开/关。

参数

值

　　描述

　　紧凑型ESD仿真器，具有基于微处理器的大型触摸屏LCD面板，内置HV继电器，用于接触放电，市电运行

　　基本

　　放电，高压基本装置，电源适配器（100至250 VAC），放电网络150 pF / 330Ω，空气和接触放电，接地电缆，用户手册

　　脉冲网络

　　网络150 pF / 330Ω（根据IEC / EN 61000-4-2和ISO 10605（包括））

　　可选的ISO 10605网络330 pF / 330Ω150 pF / 2kΩ和

　　330 pF / 2kΩ

　　其他标准的RC网络范围：

　　R = 0Ω至20kΩC
