锅炉双色石英管液位计主要用于各类承压容器、工业蒸汽锅炉上的液位显示。它比原B49X型锅炉双色水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它克服了原产品在弱自然光下必须带电源的缺点，且它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。它是二十一世纪本公司专为锅炉行业设计的新一代的液位配套仪表.

概述

锅炉双色石英管液位计概述 SG49W型锅炉双色石英管液位计主要用于各类承压容器、工业蒸汽锅炉上的液位显示。它比原B49X型锅炉双色液位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它克服了原产品在弱自然光下必须带电源的缺点，且它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。它是二十一世纪本公司专为锅炉行业设计的新一代的液位配套仪表。

锅炉双色石英管液位计结构原理

SG49W型锅炉双色石英管液位计是利用光在不同介质中呈现不同折射率和反射特性，并借助于滤色片使液相呈绿色，气相呈红色的双色显示，气液分界面极为清晰。

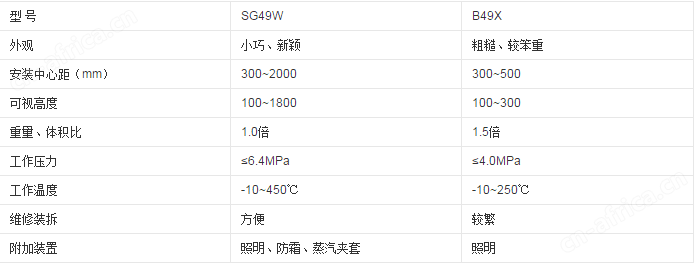

特性比较：(SG49W型和B49X型)

主要技术指标

●测量范围(安装中心距)：300、350、440、500······2000mm

●可视高度：100、150、240、300······1800mm ●被测介质工作压力： 1.6，2.5，4.0，6.4MPa

●工作温度：-10℃~+450℃●伴热蒸汽压力：≤0.6MPa

●蒸汽夹套尺寸：G1/2″外螺纹

●观察距离：15M(自然光)50M(附照明)

●显示色标：水相绿色、气相红色

●照明灯：36V AC 6W

●接口法兰：采用化工部1997年*新颁发的HG20592~20635-97法兰标准。法兰通径DN20，DN25，如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计。

使用说明

●水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有一定温度后，方能全部打开两端阀门进水或其它介质。

●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。

●当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。
