概述

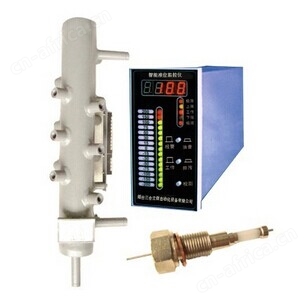

UDZ型电接点双色水位计，主要用于各种汽包水位、高、低加热器、除滤器、蒸发器以及连排水箱等水、液位测量，与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。

工作原理

本仪表利用炉水和蒸汽的导电率差异的特性进行测量，由于液位的变化使部分电极进入水中，部分电极置于蒸汽中，浸入炉水中的电极对简体阻抗减小，而置于蒸汽中的电极对简体的阻抗增大。利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警、保护、连锁之功能。

本仪表运用单片机控制，保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱，真实、直观地显示汽、水淹位。

特点

※采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。

※具有内报警(声光提示)外报警(继电器输出)、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可一次多点设定报警数值。

※利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电极，可将电极的化学腐蚀减少到*低限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。

※通过模糊控制，根据不同水质自动调节电极的电、水阻阀值，以适应不同的应用需求。

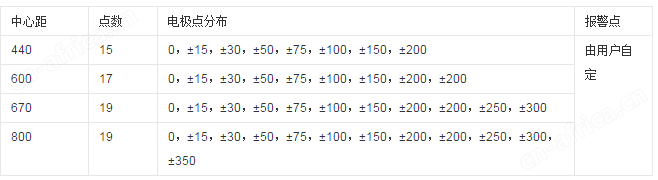

技术参数
