（3）铁氧体换能器

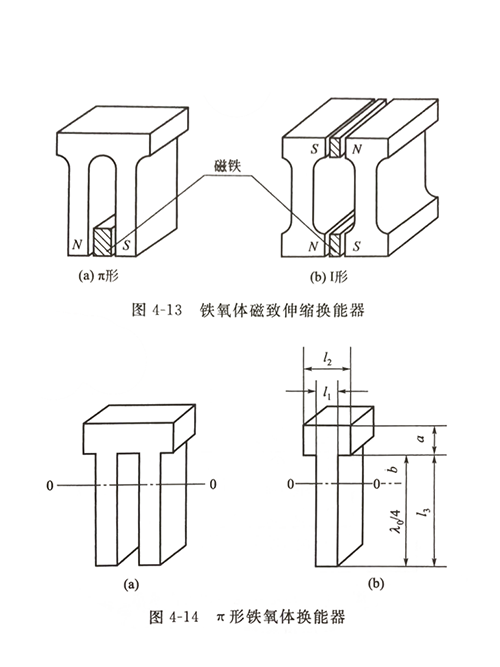

①结构形式。铁氧体换能器是由磁致伸缩铁氧体粉状材料经压制成型、烧结而成的。由于材料电阻率高，可以整体压制。其主要结构形式如图4-13所示。图中（a）称为π型；（b）称为I型。

利用多个π型或I型的铁氧体芯组合，可以获得不同的辐射面积，用以适应不同的加工处理需要。这种换能器的直流磁场是用加恒磁体的方法形成的。

②共振频率公式。

a.π形铁氧体换能器：对于图4-14所示π型铁氧体换能器共振频率f0的计算，可按图4-14 （b）所示图形计算。在换能器两端自由，位移波节平面在0—0位置时，得到下面共振频率方程:

tan（ka）tan（kb）=q（q为面积系数）

l₃=(λ₀/4)+b；λ₀为在换能器共振频率下声波波长；把b=l₃-(λ₀/4)代入上式得

tan(k_a)tan[k(l₃-λ₀/4)] =q

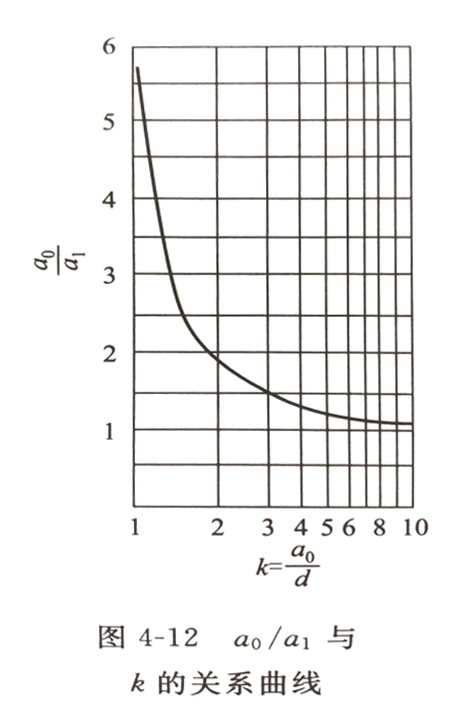

b.I型铁氧体换能器：如图4-13 (b)所示I形铁氧体换能器的共振频率公式与窗式换能器共振频率计算公式（4-1）相同。
