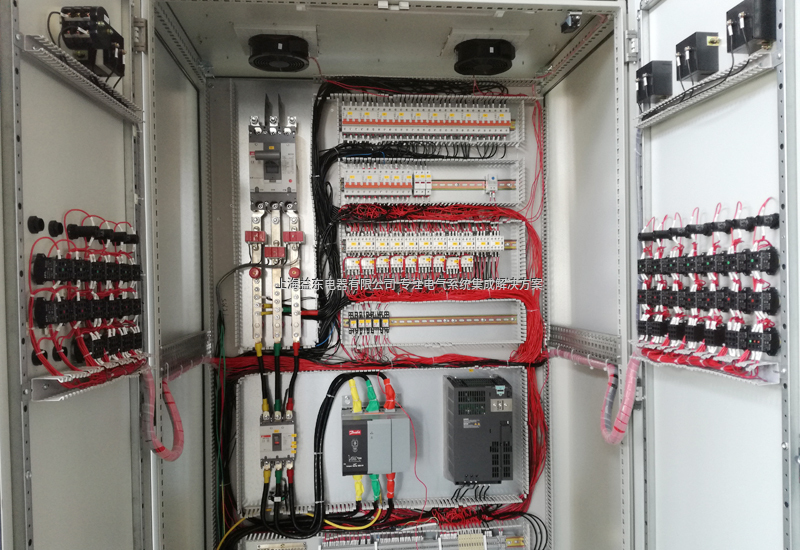

电气控制柜设计的一些难题与解决方法

查验并计划以下几点

1.充足的仪表盘开关电源

2.很有可能须要的地下排水管及绳线;

3.安全事故气动阀门需求量

4.很有可能包含别的构造必须的支撑

5.电气区城归类

6.全部与加工工艺联接的仪表盘的适当的插口

7.随机械设备给予的专用型仪器仪表的技术标准。

电气控制柜设计中的其他难题

明确提出有关这一工程的情况以明确已经知道和未知量。明确这些还能够改善的问率真随和是不是有

硫忽的地区。设计电气控制柜的一些事宜，典型性的情况能够归纳如下：

设计是否很据价格的标准当作的

这一设计是否有更加经济发展的办法?

针对机器设备和原材料是否有规定好多个生产厂家明确提出市场竞争的价格?

在工程设计和施工过程中所做的人力资源分配是否有效的和资金的?

路子的多少是不是足够让车内仪表盘组进到?，

是不是考虑了施工现场条件的规定?

结果

一个工程或者工程施工承包合同书的方法出很多因索决策一工程尺寸，是新技术新工艺或是原来的加工工艺，分派给工程的工作人员和時间或是工作进展，相关要求的确立水平，全部这一些要素部务必予以考虑.

相关阅读：

电气控制柜布局应注意五大要点

首先满足基本规范要求，GB7251.1-2013。

1、确保电气控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备(比如一台plc)要与其共地，同样也要使用短和粗的导线接地。采用扁平导体(例如金属网)，因其在高频时阻抗较低。

2、电气控制柜低压单元，继电器，接触器使用熔断器加以保护；当变频器到电机的连线超过100m时，当变频器供电源容量大于600kw/a或供电电源容量大于变频器容量的10倍时，建议加进输入输出电抗器。

3、确保电气控制柜中的接触器有灭弧功能，交流接触器采用r-c抑制器，直流接触器采用“飞轮”二极管，装入绕组中。采用压敏电阻抑制器也是很有效的。

4、如果设备运行在一个对噪声敏感的环境中，可以采用emc滤波器减小辐射干扰。同时为了达到的效果，确保滤波器与安装板之间应有良好的接触。

5、电机电缆应与其它控制电缆分开走线，其最小距离为500mm。同时应避免电机电缆与控制电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它们按90°角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。
