气体流量计选型与安装方法

2023年02月07日 10:21:43      来源:江苏华云仪表有限公司 >> 进入该公司展台      阅读量:16

分享:

气体流量计销售是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时,其中传感器RH被加热,另一个传感器RMG用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器RH的温度下降。

客户在现场选择流量计时选型是很重要的一步,需要综合考虑现场的实际工况来选择最合适的计量仪表。以下是从各种方面分析气体流量计的选型:

气体涡轮流量计

  1. 精确度等级:一般来说,选用涡轮流量计主要是看中其高精确度,但是流量计准确度愈高,对现场使用条件的变化就愈敏感,所以,对仪表精确度的选择要慎重,应从经济角度考虑。对于大口径输气管线的贸易结算仪表,在仪表上多投入是合算的,而对于输送量不大的场合选用中等精度水平的即可。另外想保证流量计的精度,正确安装和使用也是非常重要的。
  2. 流量范围:涡轮流量计流量范围的选择对其精确度及使用年限有较大的影响,并且每种口径的流量计都有一定的测量范围,流量计口径的选择也是由流量范围决定的。选择流量范围的原则:使用时的最小流量不得低于仪表允许测量的最小流量,使用时的流量不得高于仪表允许测量的流量。对于每日仪表实际运行时间不超过8小时的断续工作场合,选择实际使用时流量的1.3倍作为流量范围上限;对于每日仪表实际运行时间不低于8小时的连续工作场合,选择实际使用时流量的1.4倍作为流量范围上限。仪表下限流量以实际使用最小流量的0.8倍合适。
  3. 气体的密度:对气体流量计,流体物性的影响主要是气体密度,它对仪表系数的影响较大,且主要在低流量区域。若气体密度变化频繁,要对流量计的流量系数采取修正措施。
  4. 压力损失:尽量选用压力损失小的涡轮流量计。因为流体通过涡轮流量计的压力损失愈小,则流体由输入到输出管道所消耗的能量就愈少,即所需的总动力将减少,由此可大大节约能源,降低输送成本,提高利用率。影响压损的主要组件是涡轮流量计的前导流器,选用半椭球体的前导流器与选择锥体的前导流器相比,前者涡轮流量计的压损可大幅度降低。

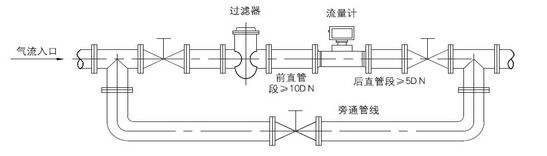

  5. 结构型式:内部结构宜选用反推式涡轮流量计。因为反推式结构在一定流量范围内可使叶轮处于浮游状态,轴向不存在接触点,无端面摩擦和磨损,可延长轴承的使用寿命。按管道连接方式选型,流量计有水平和垂直安装两种方式,水平安装与管道连接方式有法兰连接、螺纹连接和夹装连接。中等口径选用法兰连接;小口径和高压管道选用螺纹连接;夹装连接只适用于低压管径;垂直安装只有螺纹连接。按环境条件选型,考虑温度、湿度的影响。天然气计量要选择本安型防爆涡轮流量计。
  6. 轴承:涡轮流量计的轴承一般有碳化钨、聚四氟乙烯、碳石墨三类材质。
