电动排泥阀的工作原理及主要参数

2023年02月12日 11:21:19      来源:上海戎钛阀门制造有限公司 >> 进入该公司展台      阅读量:19

分享:

电动排泥阀的工作原理及主要参数

电动排泥阀J944X电动角式排泥阀/电动角式隔膜排泥阀/电动角式快开排泥阀/电动角型排泥阀/角式排泥阀/不锈钢电动角式快开排泥阀/不锈钢电动角式排泥阀系适用于水处理厂各类沉淀池、污泥池、用以排放水池内泥沙、污物及废水。该阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感,润滑、密封性能好。采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,采用手动或电动集中控制,经久耐用,使用寿命长。

工作原理:
1、电动角型排泥阀又名电动角式隔膜排泥阀,由角式阀体、支架和电动头等三大部分组成。
2、由电动头带动阀板开启或关闭,当停电时也可用手动开启或关闭,一阀有两种开启或关闭。
3、阀板为软密封,关闭后具有密封性能好,无渗漏等优点。
产品作用:
1、供介质为液、气的管道上作截流作用。
2、供各型净化设备及池子外部或管道上作于排泥、排污用。
主要参数:
压力等级
0.6MPa ~ 1.6MPa
电动头电压
220V、380V,订货时注明
阀体、支架材料
铸铁,球墨铸铁,WCB
阀杆材料
不锈钢
阀板材料
球墨铸铁,热合橡胶、WCB+热合橡胶
法兰连接标准
GB/T 17241.6-98
试压标准
GB/T 13927-92
注:高度H,如用户需要加高订货时注明,不注明按尺寸表中H供货

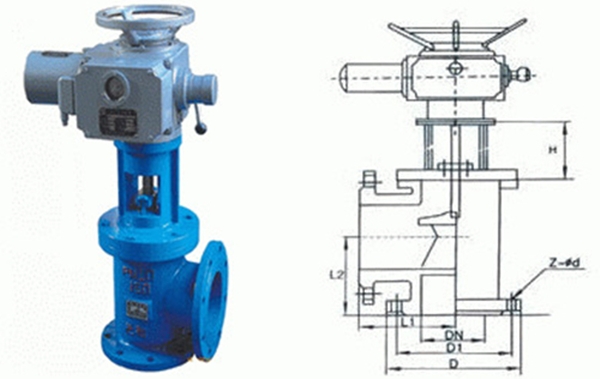

外形结构图:
J944X电动角式排泥阀图


连接尺寸:

DN
L1
L2
H
D
D1
Z-φd
50
110
95
200
165
125
4-8
80
135
125
230
200
160
4-8
100
160
125
250
220
180
8-18
150
205
145
300
285
340
8-23
200
220
185
350
340
295
8-23
250
260
205
400
395
350
12-23
300
280
245
450
445
400
12-23
400
335
310
550
656
515
16-25
